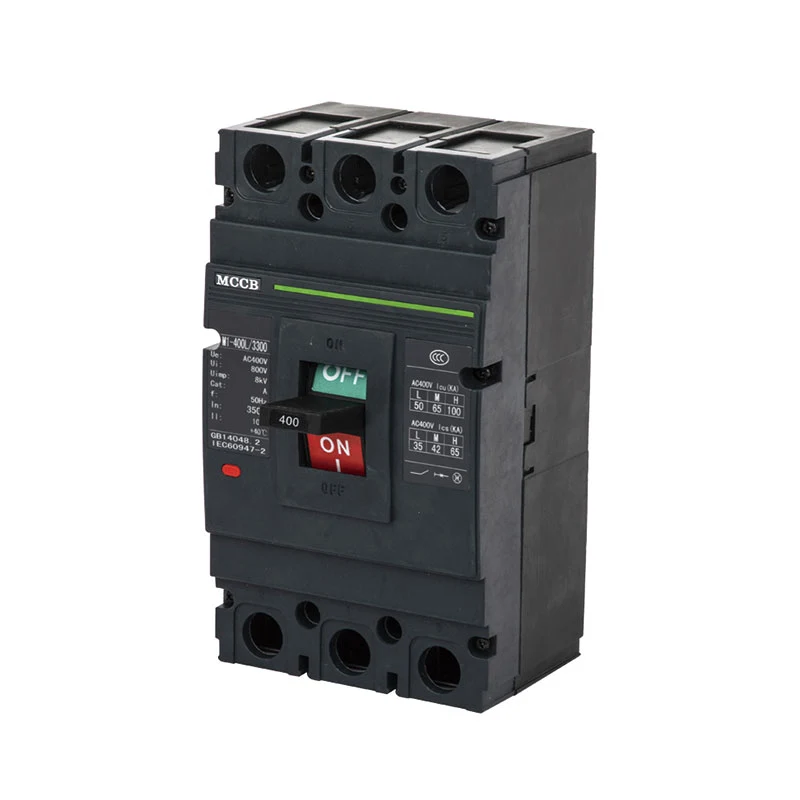

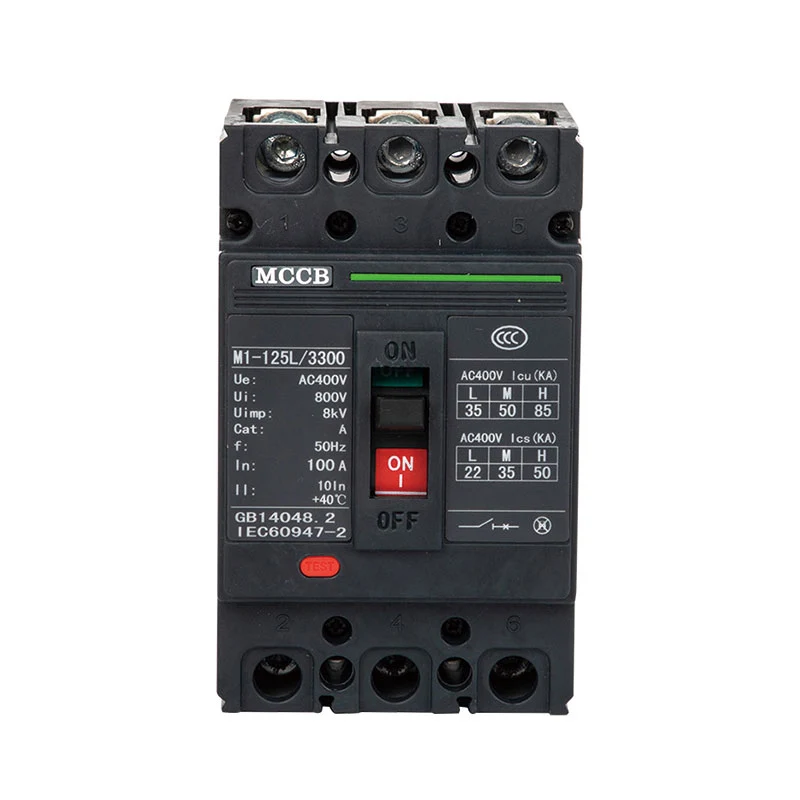

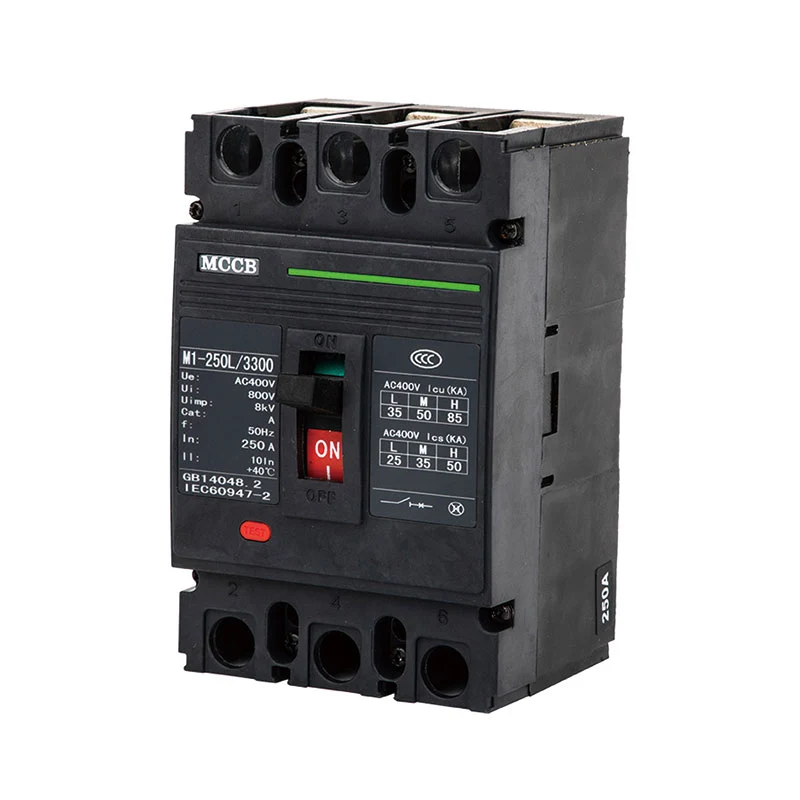

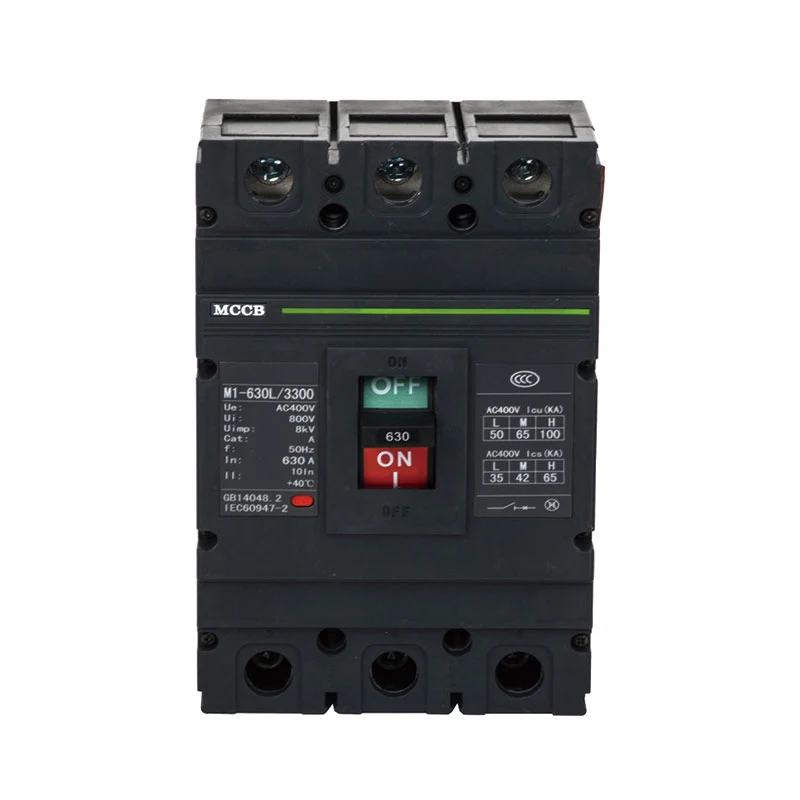

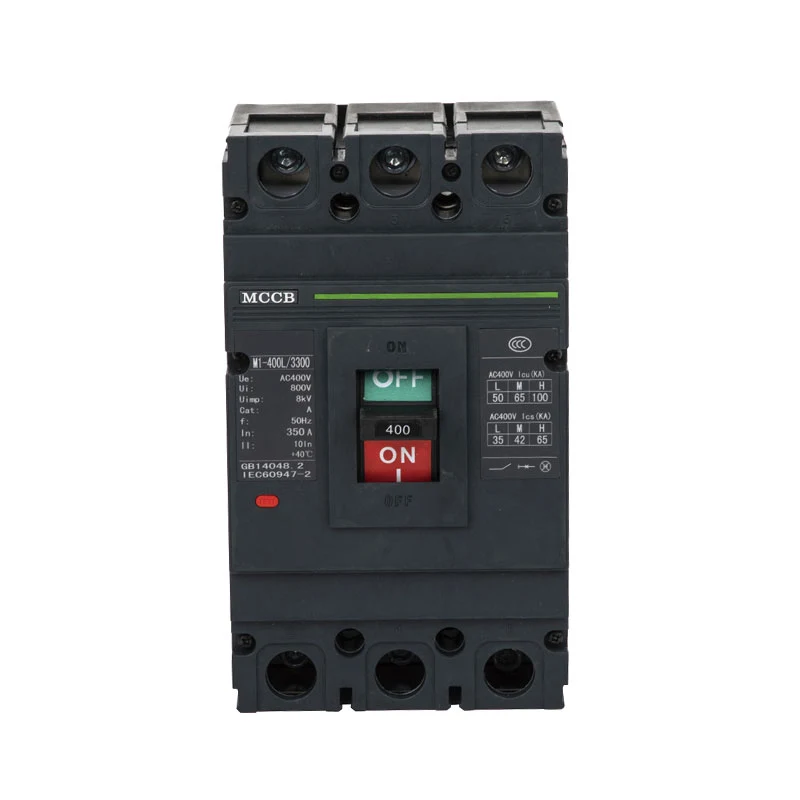

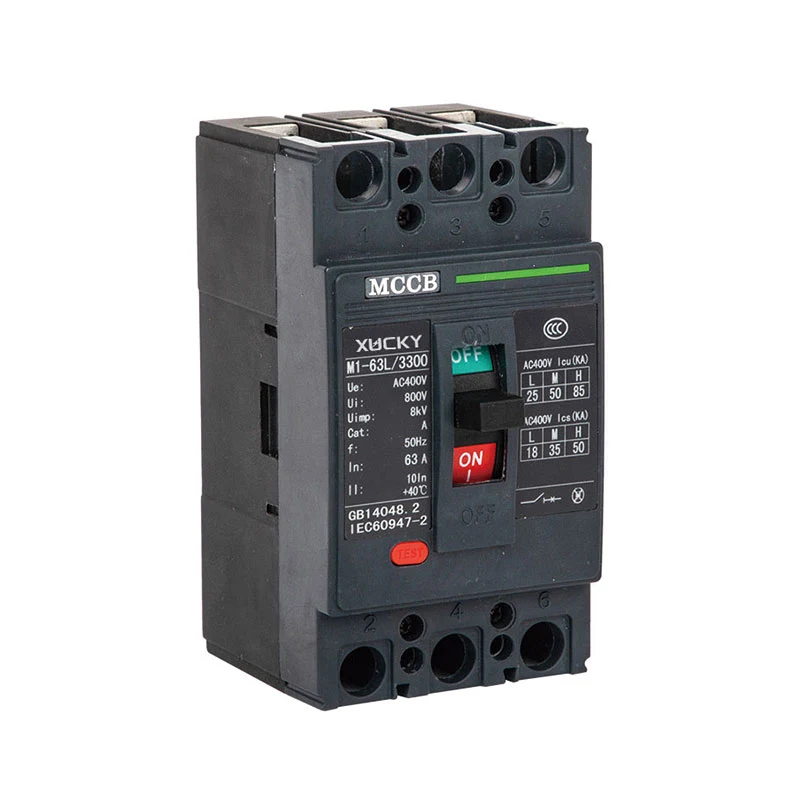

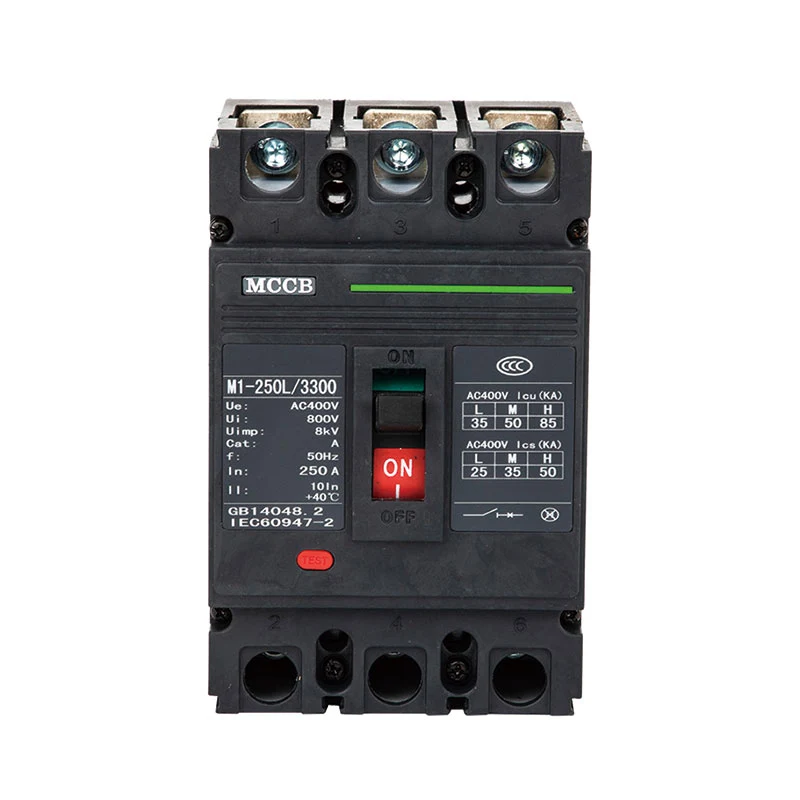

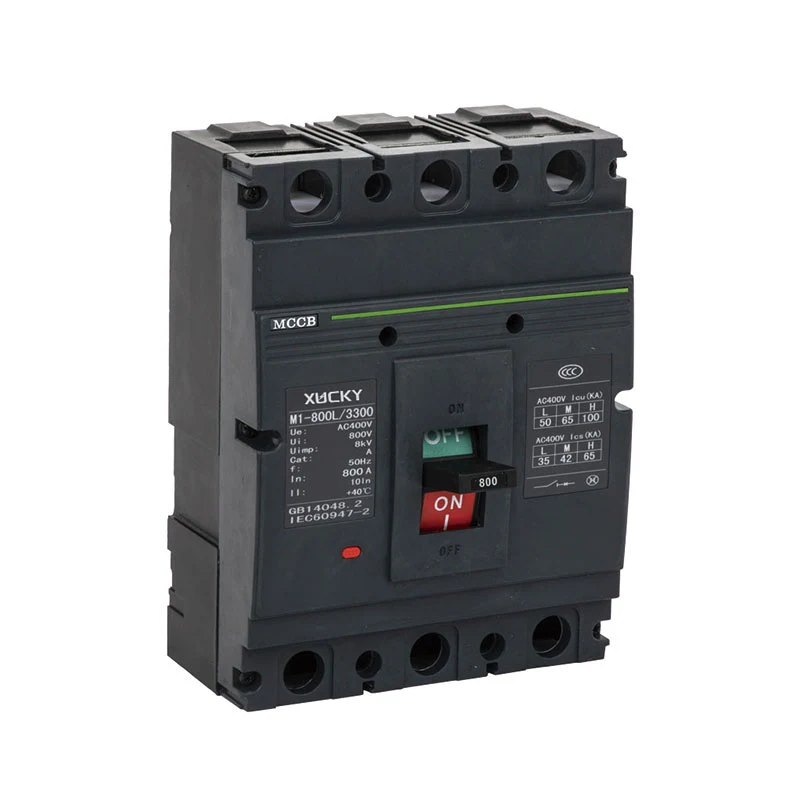

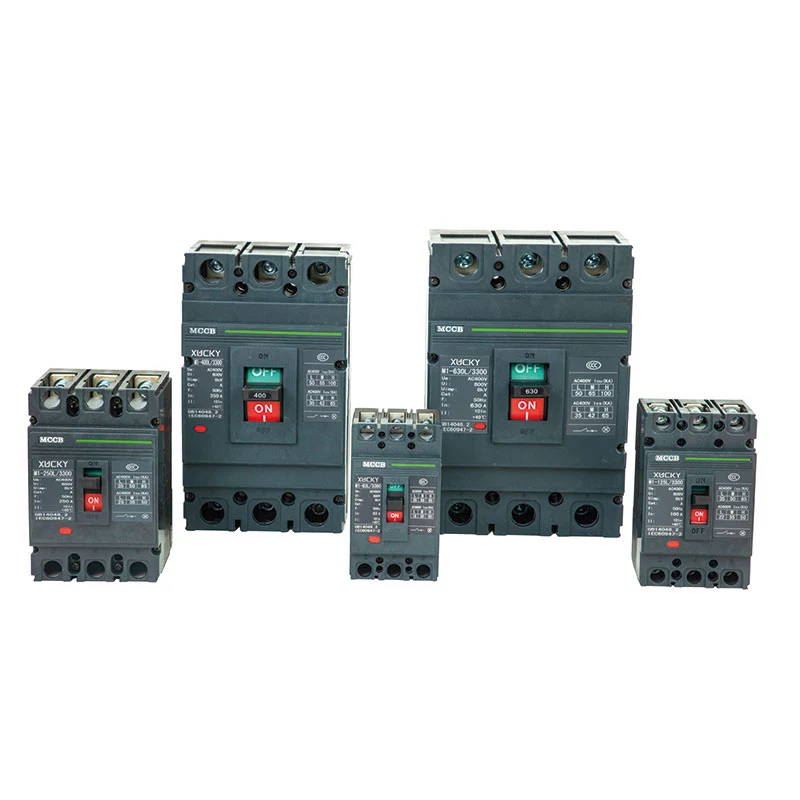

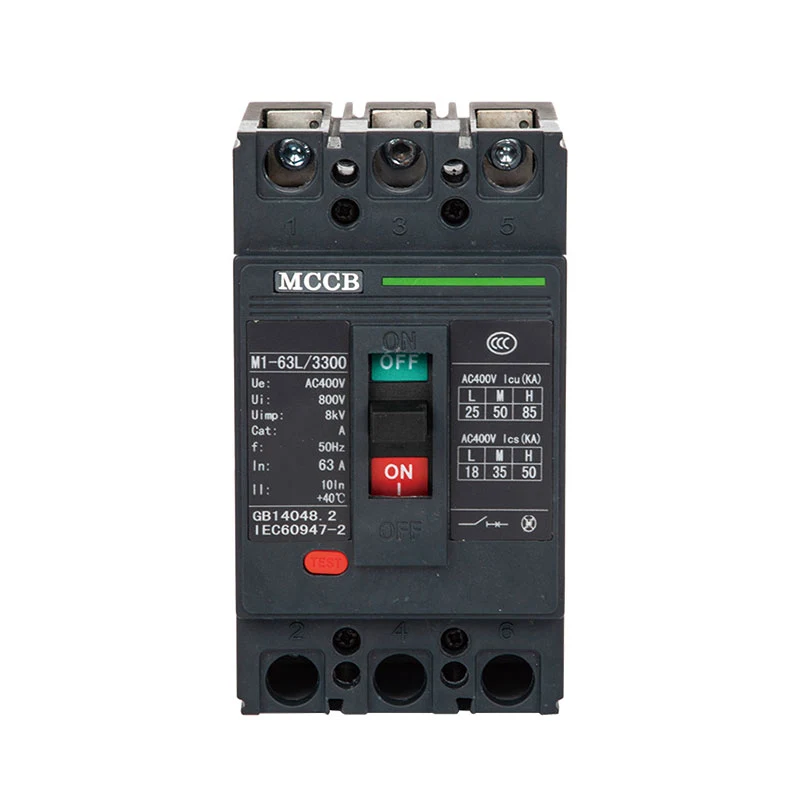

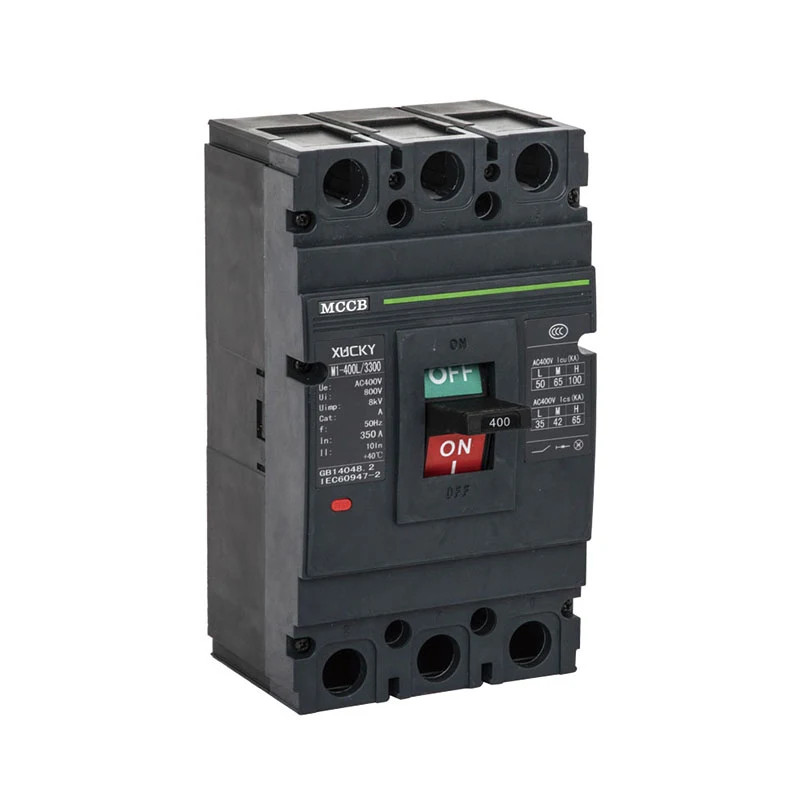

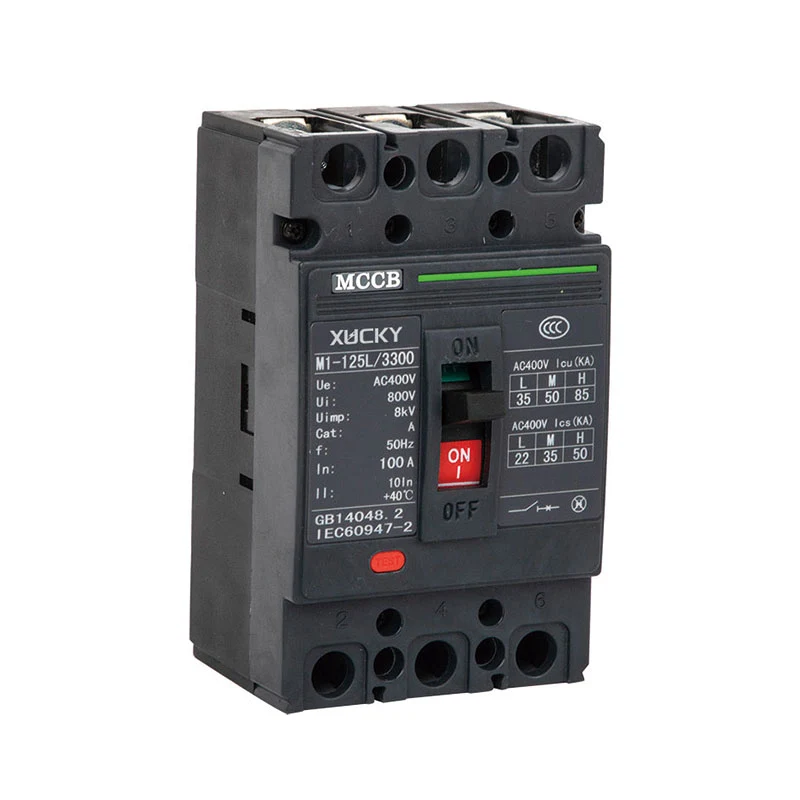

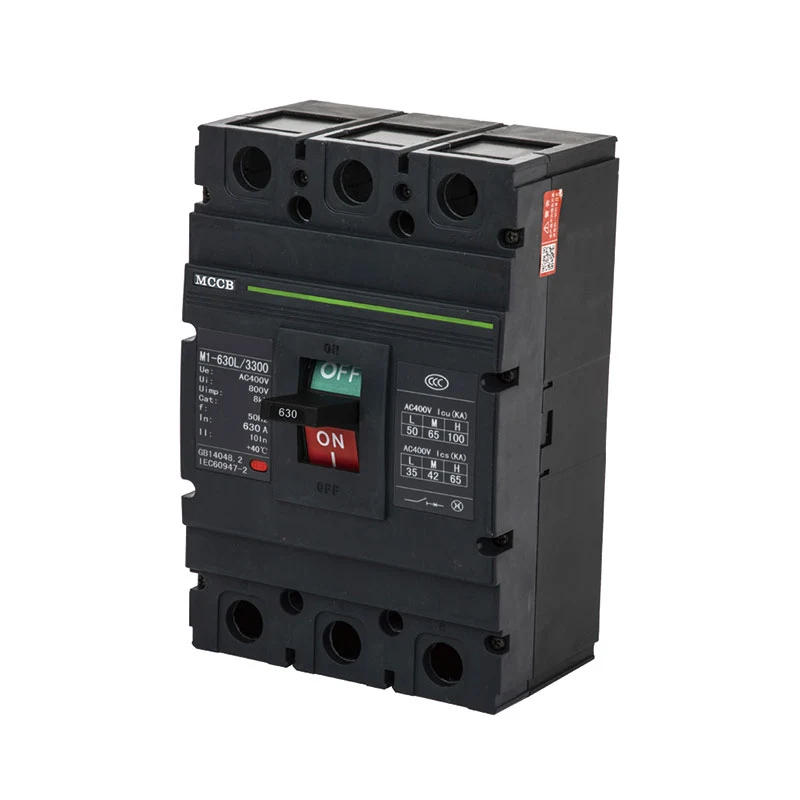

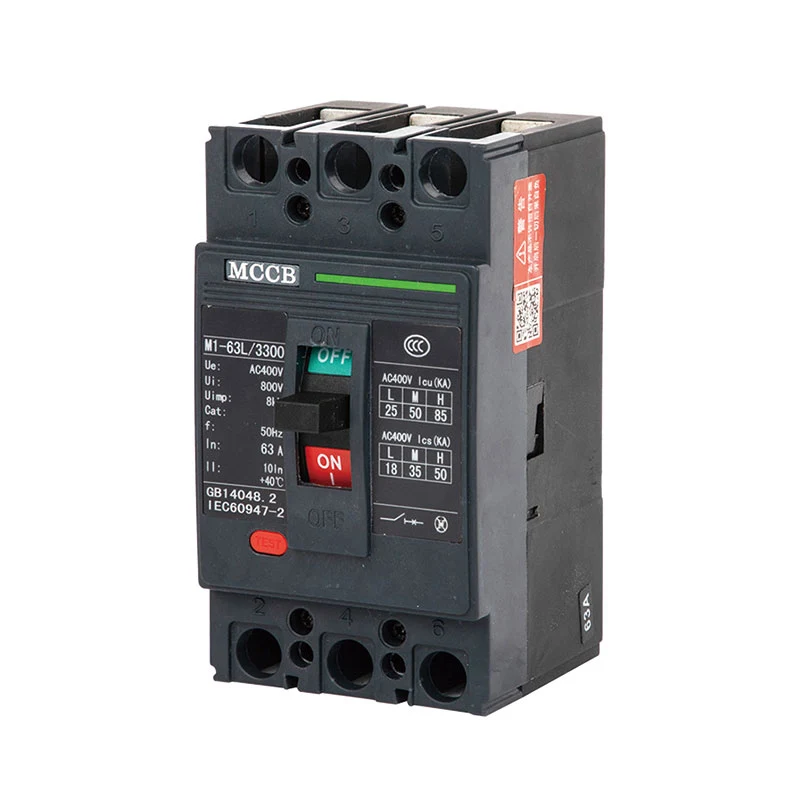

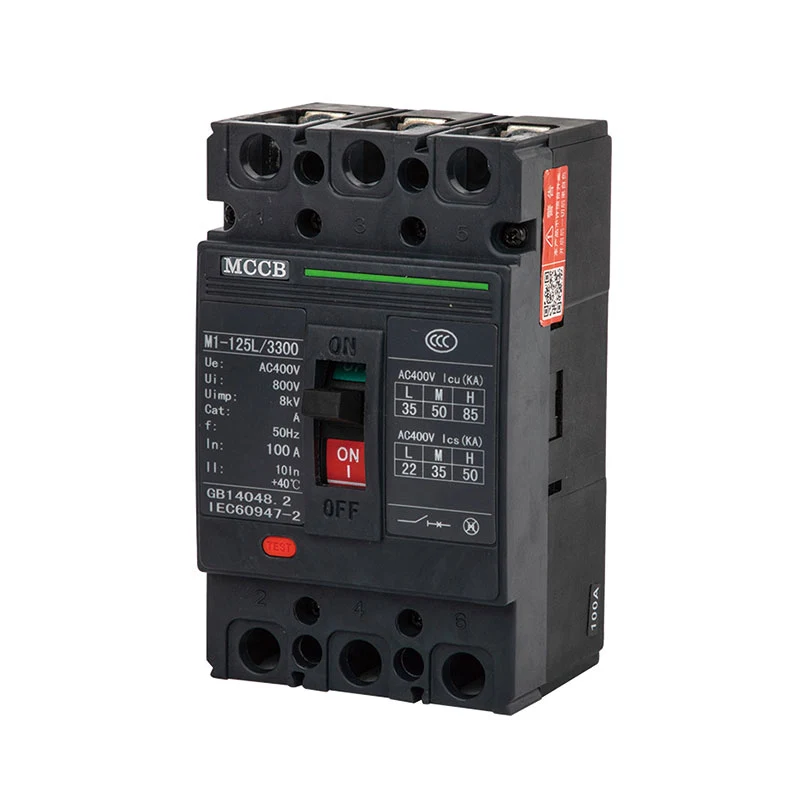

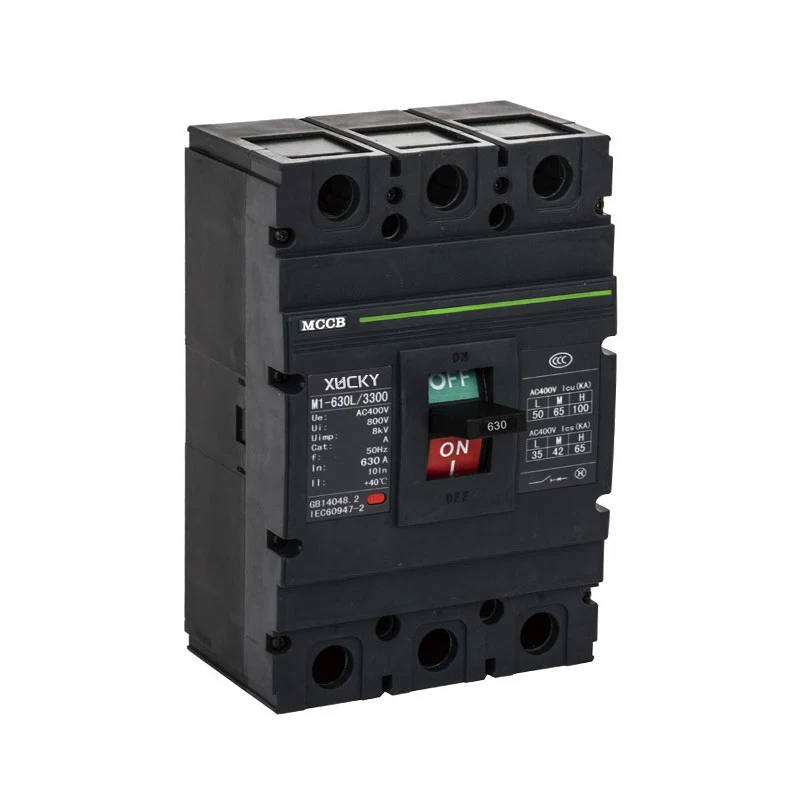

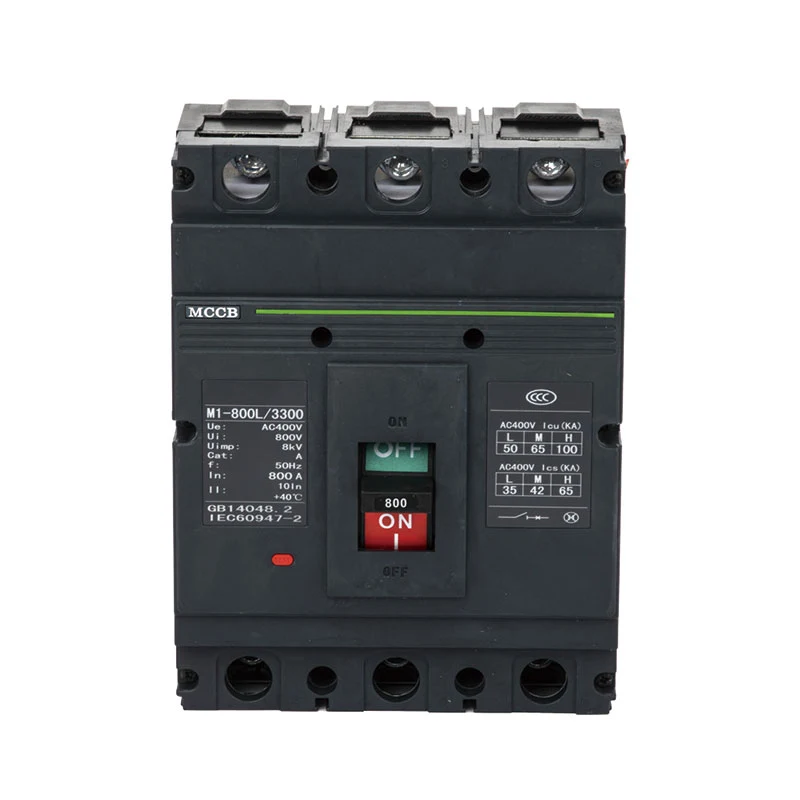

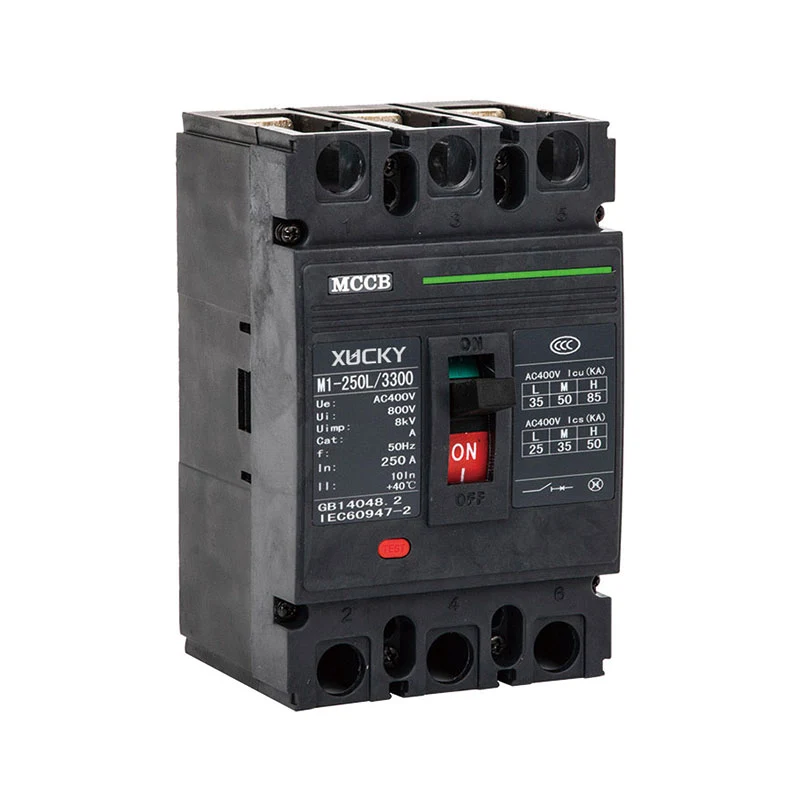

M13 stroomonderbreker met gegoten behuizing

Toepassingsgebied

XUCKY Electric is een grote fabrikant en leverancier van M13 gegoten stroomonderbrekers in China. Wij zijn al jaren gespecialiseerd in modulaire elektrische eindapparatuur, onze producten hebben een goed prijsvoordeel en bestrijken het grootste deel van de Europese en Amerikaanse markten. We kijken ernaar uit om uw langetermijnpartner in China te zijn.

De nominale isolatiespanning van de stroomonderbreker is 800V (500V voor M13-63), deze is geschikt voor het distributienetwerk van AC 50Hz / 60Hz, nominale werkspanning van 690V en nominale stroom van 1250A, om stroom te verdelen en circuit en stroom te beschermen apparatuur tegen beschadiging veroorzaakt door overbelasting, kortsluiting, onderspanning en andere fouten. Ook ter bescherming van niet-frequente conversie van de circuits en onregelmatige start van de motor en overbelasting, kortsluiting, onderspanning.

De M13-stroomonderbreker kan verticaal (rechtop) of horizontaal (dwars) worden gemonteerd.

M13MCCB is geschikt voor isolatie en het symbool is " ".

M13MCCB voldoet aan de norm: GB14048.2 "laagspanningsschakel- en besturingsapparatuur, deel 2: stroomonderbrekers."

Model en betekenis

Opmerking:

Volgens de paal classificeert het vier typen:

Type A: N-pool zonder overstroom-ontgrendelingscomponenten, en N-pool is altijd verbonden geweest en werkt niet samen met de andere drie polen om aan of uit te zetten;

B-type: N-pool zonder overstroom-ontgrendelingscomponenten, en N-pool kan werken met andere drie polen (N-pool inschakelen vóór uitschakelen);

Type C: N-pool vast met overstroom-ontgrendelingscomponenten, en N-pool kan werken met andere drie polen (N-pool inschakelen vóór uitschakelen);

D-type: N-pool vast met overstroom-ontgrendelingscomponenten, en N-pool is altijd verbonden geweest en werkt niet met andere drie polen om in of uit te schakelen.

Vermogensschakelaar voor distributie zonder code, vermogenschakelaar voor motorbeveiliging met 2

Geen code voor directe bediening met handgreep; P voor elektrische bediening; Z voor draaigreep.

Classificatie volgens nominale stroom van overstroomafgifte:

M13-63 MCCB heeft er negen: 6,10,16,20,25,32,40,50,63 A;

M13-100 MCCB heeft er negen: 16,20,25,32,40,50,63,80,100 A;

M13-225 MCCB heeft er zeven: 100.125.140.160.180.200.225 A;

M13-400 MCCB heeft er vijf: 225.250.315.350.400 A;

M13-630 MCCB heeft er drie: 400.500.630 A;

M13-800 MCCB heeft er drie: 630.700.800A;

M13-1250 MCCB heeft er drie: 800,1000,1250A.

Opmerking: 6A heeft alleen een elektromagnetisch (onmiddellijk) type, dit zijn geen aanbevolen specificaties.

Volgens de bedradingsmethode: bedrading aan de voorkant van het bord, bedrading aan de achterkant van het bord, insteektype van het bord.

Volgens overstroom-afgiftepatroon: thermodynamisch-elektromagnetisch (dubbel) type, elektromagnetisch (onmiddellijk) type.

Afhankelijk van de outfit zijn er twee soorten: met of zonder outfit.

De outfit omvat binnenaccessoires en buitenaccessoires: de binnenaccessoires hebben een shunt-uitschakeling, een onderspanningsafschakelspoel, een hulpcontact en een alarmcontact. De externe accessoires zijn het bedieningsmechanisme met draaihendel, een elektrisch aangedreven bedieningsmechanisme, enzovoort.

Volgens het breekvermogen: L-standaard breektype; M-tweede hoog brekend type; H-hoog brekend type

Normale bedrijfsomstandigheden

■ Omgevingsluchttemperatuur: -5℃~+40℃, en de gemiddelde temperatuur in 24 uur is lager dan +35℃.

■ Hoogte: De hoogte van de installatielocatie bedraagt ​​niet meer dan 2000 meter.

■ Atmosferische omstandigheden: de relatieve luchtvochtigheid bij de hoogste temperatuur +40℃ is niet meer dan 50%; Bij lage temperaturen kan een hogere relatieve luchtvochtigheid optreden. De maximale gemiddelde relatieve vochtigheid is 90%, terwijl de gemiddelde maandelijkse minimumtemperatuur +25℃ is, en houd rekening met de temperatuurveranderingen in het product op het oppervlak van de gel.

■ Vervuilingsgraad: 3.

Belangrijkste technische parameters

Uitschakelmodus en accessoirecode, flashover-afstand omvat horizontale en verticale installatie.

A. 200 betekent stroomonderbreker met elektromagnetische vrijgave; 300 betekent thermodynamische+elektromagnetische afgifte; en 000 betekent stroomonderbreker zonder ontgrendeling en intern accessoire.

B. 125, 250, 400, 2-polige producten hebben slechts 210, 220, 230, 310, 320, 330.

C. Alleen M13-63, M13-100, M13-225, M13-400 met speciale release voor prepaidmeters.

Belangrijkste technische index

1, Instelwaarde voor onmiddellijke actie van de stroomonderbreker voor distributie is 10In ± 20%, M13-1250 is 7In ± 20%; De instelwaarde van de onmiddellijke actiekarakteristiek van de stroomonderbreker voor motorbeveiliging is 12In ± 20%.

2, De nominale waarde van de stroomonderbreker in Tabel 2.

3, bij een omgevingstemperatuur van +40 ℃, de stroomonderbreker voor de vrijgave van de distributie-overstroomkarakteristieken weergegeven in Tabel 3, de stroomonderbreker voor de motorbeveiliging overstroom-vrijgavekarakteristieken weergegeven in Tabel 4.

Nominale waarde van de stroomonderbreking

Opmerking: 2-polige, 4-polige stroomonderbrekers, verdeeld in L, M, H, ze hebben dezelfde breukindex als het M-type.

Kenmerken van de omgekeerde tijdonderbrekende werking van stroomonderbrekers, overstroomvrijgave voor stroomverdeling wanneer elke pool tegelijkertijd is ingeschakeld

De instelwaarde van de onmiddellijke actiekarakteristiek van de stroomonderbreker voor distributie is 10In ± 20%, en de instelwaarde van de onmiddellijke actiekarakteristiek van de stroomonderbreker voor motorbeveiliging is 12 In ± 20%.

Kenmerken van de omgekeerde tijdonderbrekende werking van stroomonderbrekers overstroomvrijgave voor motorbeveiliging wanneer elke pool tegelijkertijd is ingeschakeld.

Tabel met deratingfactoren van temperatuurveranderingen

Overzicht en installatieafmetingen

Afmeting van de bedrading vóór het bord

Afmeting van de bedrading aan de achterkant van het bord

Afmeting van plug-in bedrading

Afmeting van de bedrading vóór het bord

Afmeting van de bedrading aan de achterkant van het bord

Afmeting van plug-in bedrading

Afmeting van de bedrading vóór het bord

Afmeting van de bedrading aan de achterkant van het bord

Afmeting van plug-in bedrading

Afmeting van de bedrading vóór het bord

Afmeting van de bedrading aan de achterkant van het bord

Afmeting van plug-in bedrading

Afmeting van de bedrading vóór het bord

Afmeting van de bedrading aan de achterkant van het bord

Afmeting van plug-in bedrading

Afmeting van de bedrading vóór het bord

Afmeting van de bedrading aan de achterkant van het bord

Afmeting van plug-in bedrading

Afmeting van de bedrading vóór het bord

Accessoires voor stroomonderbrekers

1.Intern accessoire van stroomonderbrekers

1.1 Shuntvrijgave

Nominale voedingsspanning van de shuntuitschakeling: AC50Hz, 230V, 400; DC110V, 220V, 24V; Wanneer deze tussen 70% en 110% ligt, kan de stroomonderbreker op betrouwbare wijze worden onderbroken.

Wanneer de nominale voedingsspanning van de shunt-afschakelspoel DC24V bedraagt, moet de maximale lengte van de koperdraad aan de volgende vereisten voldoen

Als niet aan de vereisten van de bovenstaande tabel wordt voldaan, wordt aanbevolen om het regelcircuit voor de vrijgave van de shunt te ontwerpen met behulp van de volgende afbeelding

1.2 Onderspanningsvrijgave

Wanneer de voedingsspanning daalt tot een nominale spanning van 70% tot 35% van het bereik, zal de onderspanningsvrijgavestroomonderbreker betrouwbaar breken; wanneer de voedingsspanning lager is dan de nominale spanning, onderspanningsvrijgave 35%, onderspanningsvrijgave om te voorkomen dat de stroomonderbreker wordt gesloten; wanneer de voedingsspanning hoger is dan 85% van de nominale spanning van de onderspanningsafschakelspoel, zorgt de onderspanningsafschakelspoel ervoor dat de stroomonderbreker gesloten wordt. De onderspanningsafschakelapparaten hebben een vermogen van AC50Hz, 230V, 400V.

Speciale opmerking: de stroomonderbreker met onderspanningsvrijgave, alleen in de onderspanning met nominale spanning, die normaal kan openen en sluiten.

1.3 Speciale release voor prepaidmeters

De nominale bedrijfsspanning Ue van de speciale release van de voorafbetaalde meter is AC230/50Hz, deze kan normaal werken in het bereik van (65% ~ 110%) Ue. Wanneer de Ctrl wordt uitgeschakeld, zal de stroomonderbreker 0,5s ~ 2s vertragen voordat hij wordt geopend. Bedradingsschema van de speciale vrijgave van de vooraf betaalde meter

1.4 De nominale waarde van hulpcontacten en alarmcontacten in Tabel 5

A. Hulpcontact

B. Alarmcontact

Alarmcontacten werken niet wanneer de stroomonderbreker normaal opent en sluit. Alarmcontacten schakelen alleen tussen normaal openen en normaal sluiten na een vrije uitschakeling of foutuitschakeling.

2.Extern accessoire voor stroomonderbrekers

2.1 Motorbedieningsmechanisme. De nominale waarde en code worden weergegeven in Tabel 6.

OPMERKING: Na het uitschakelen van de stroomonderbreker met elektrisch bedieningsmechanisme moet het elektrische bedieningsmechanisme de stroomonderbreker opnieuw doen knikken, waarna deze kan sluiten.

Het principediagram van het openen en sluiten van het elektrische bedieningsmechanisme M13-63, 100, 225 (AC)

Het principediagram van het openen en sluiten van het elektrische bedieningsmechanisme (AC) van M13-400, 630, 800, 1250

2.2 Installatieafmetingen van het handmatige bedieningsmechanisme, weergegeven in Tabel 10

Diagram van montagegat van de handgreep van M13-63~800

Totale hoogte van elektrisch/handmatig bedieningsmechanisme van stroomonderbreker (mm) (weergegeven in Tabel 12)

Snelle selectietabel van stroomonderbrekers uit de M13-serie

Voorbeeld: M13-100L / 33102 63A betekent gegoten stroomonderbreker van het type M13, nominale stroom van het frame is 100A, uitschakelvermogen is het standaardtype, bediening met handgreep, 3 polen, dubbele uitschakeling, met shuntuitschakeling, voor motorbeveiliging, nominale stroom is 63A .

Selectie, installatie en gebruik moeten consistent zijn met de producthandleiding of de relevante nationale normen.

Opmerking: het N-polige type 4P-stroomonderbreker is onderverdeeld in A-type en B-type, waarbij niet standaard het B-type is gespecificeerd.
