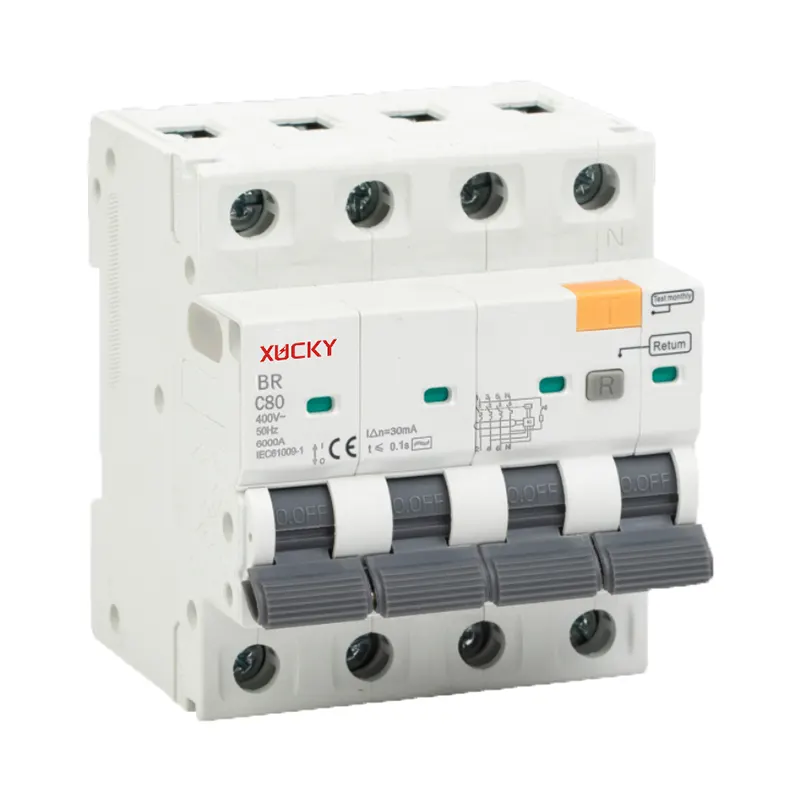

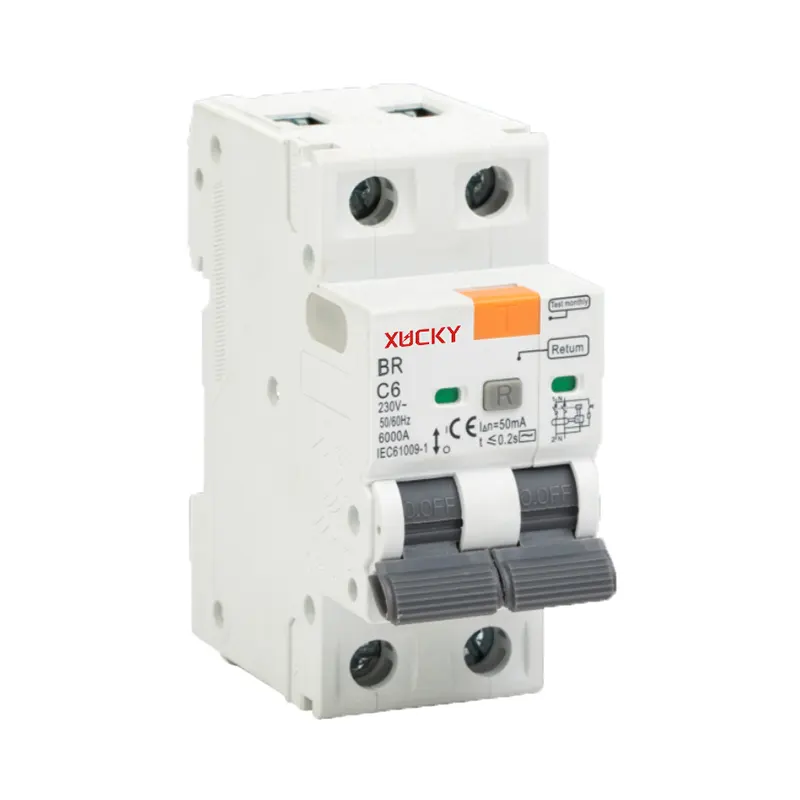

RCBO elektronisch type

Technische gegevens

◆ Standaard: IEC61009 -1

◆ Beveiliging: aardlek en overstroom

◆ Nominale stroom. In: 3, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80A

◆ In bedrijf, In: 30, 100, 300mA

◆ Nominale aardlekstroom inschakel- en uitschakelcapaciteit I△m: 500A

◆ Nominale reststroom I △ nee: 0,5IAn

◆ Nominale isolatiespanning Ui: 250V

◆ Nominale impulshoudspanning Uimp: 4000v

◆ Aantal polen: 2P(1P+N),4P(3P+N)

◆ Nominale spanning: 2P 240/415VAC, 4P 415VAC

◆ Reststroom uitschakeltijd:< 0,1 sec.

Soort reis:

◆ Aardlek: elektronische/elektromagnetische ontgrendeling

◆ Overstroom: thermisch-magnetisch

◆ Uitschakelvermogen: 6kA

◆ Elektrisch uithoudingsvermogen: 2000 operaties

◆ Beschermingsgraad: IP20

◆ Montage: op 35 mm DIN-rail

◆ Breedte: 17,5 mm per paal

◆ Terminal: pintype

Breektijd van reststroom

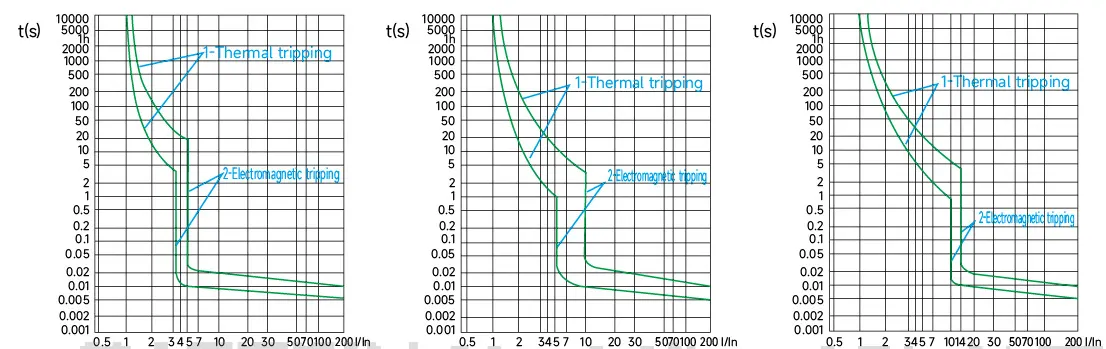

Karakteristieke curve

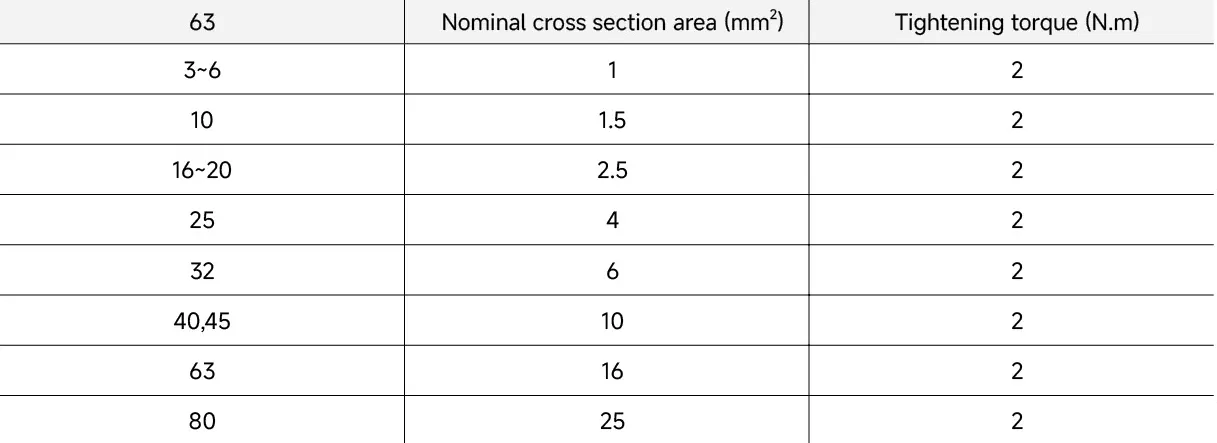

Bedrading

Voor de aansluiting moeten de geschikte geleiders worden gebruikt, zie tabel voor relatieve parameters.

Functies

◆ De combinatie van een aardlekschakelaar en een installatieautomaat in een compact ontwerp voor personen-, brand- en lijnbeveiliging.

◆ Elektromagnetisch type, spanningsonafhankelijk.

◆ Het MCB-deel beschermt lijnen tegen overbelasting en kortsluiting en is verkrijgbaar in karakteristiek B en C.

◆ Het handvat geeft een duidelijke indicatie van de contactpositie.

◆ De aardreferentiekabel zorgt voor bescherming tegen aardlekken bij verlies van de nulleider.

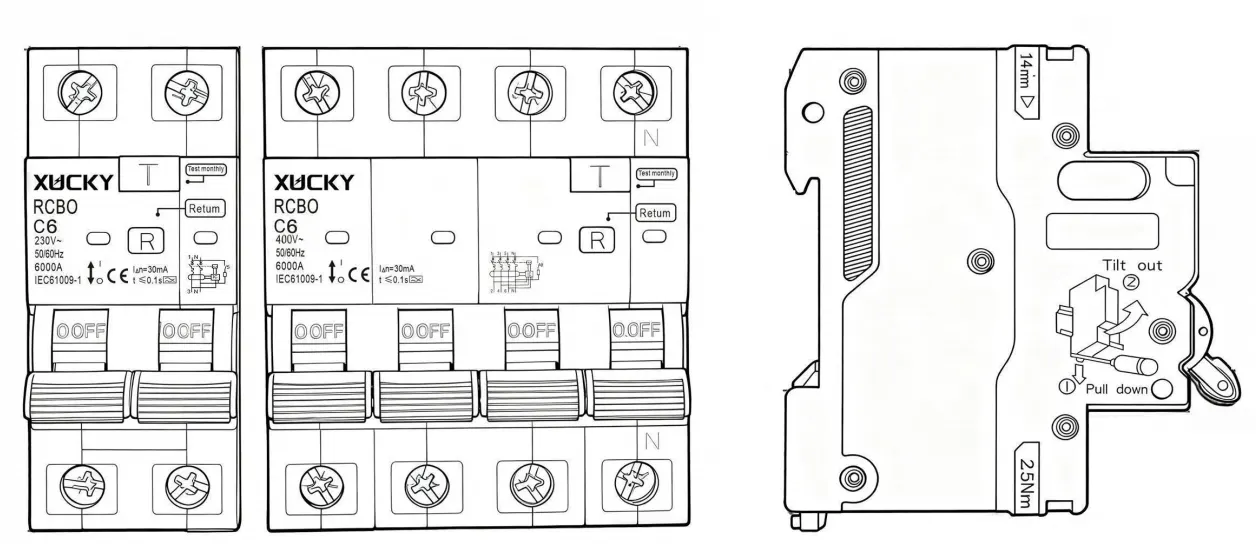

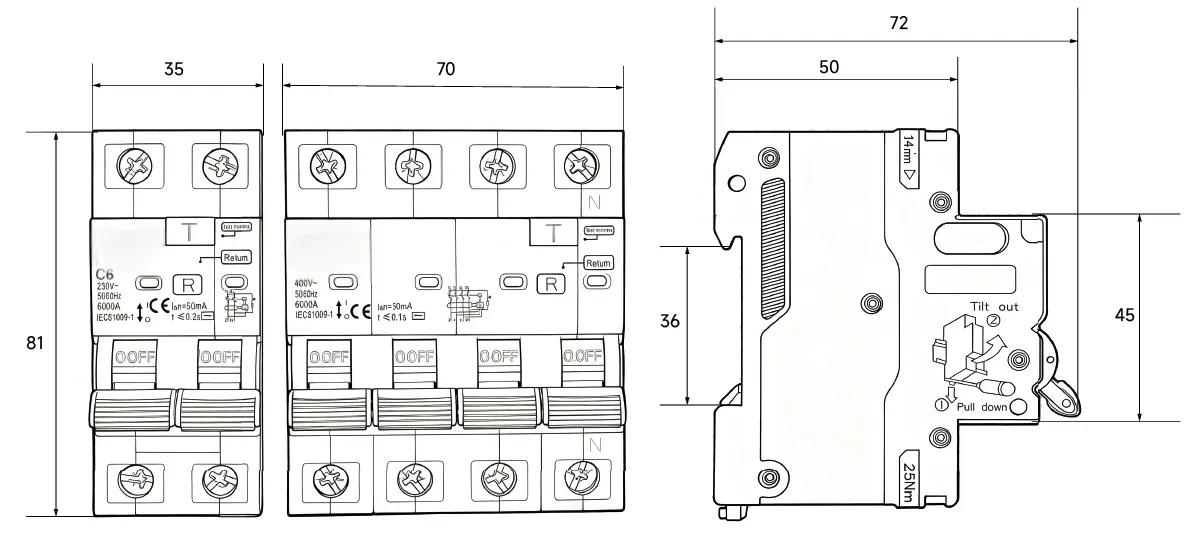

Algemene en montageafmetingen

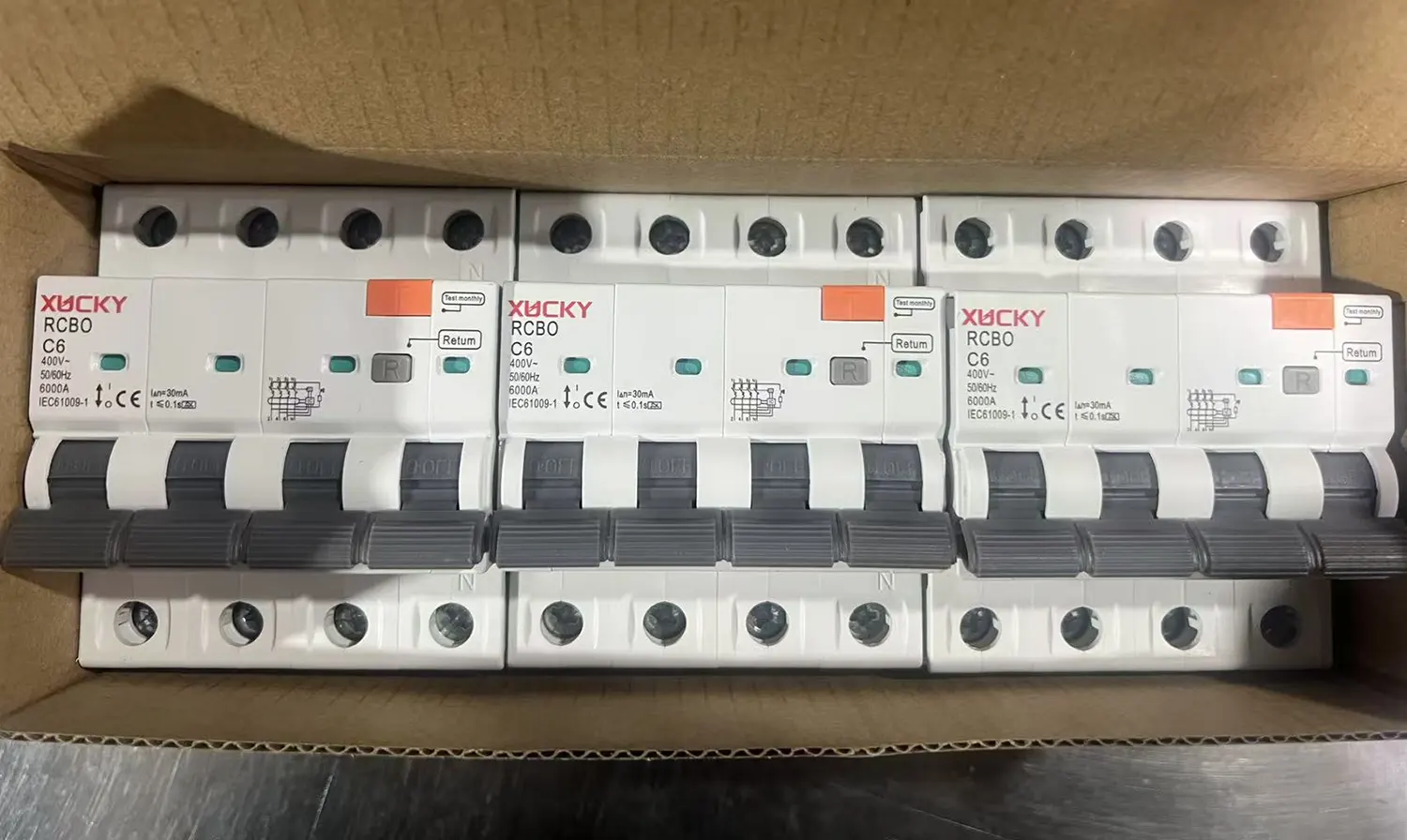

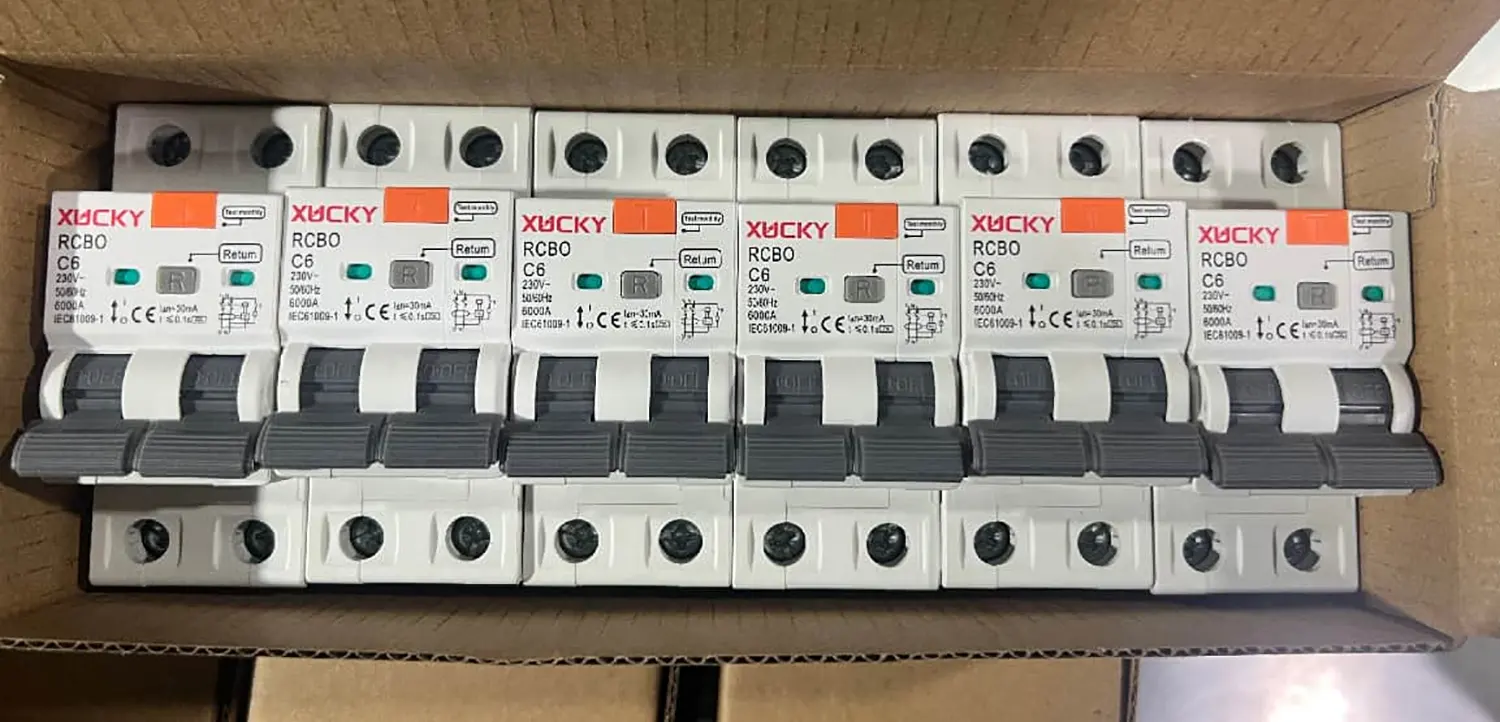

Verpakkingsinformatie

4P RCBO 3 stks/doos

2P RCBO 6 stks/doos
