Luchtstroomonderbrekers (ACB's)zijn elektrische schakelapparaten met hoge capaciteit en lage spanning, ontworpen om zware stroomdistributiesystemen te beschermen, controleren en isoleren. Ze werken bij spanningen tot 1.000 V AC en kunnen doorgaans stromen van 800 A tot 10.000 A verwerken. Ze zijn het industriële werkpaard voor het beschermen van kritieke infrastructuur tegen overbelasting, kortsluiting en elektrische storingen. In tegenstelling tot miniatuurbrekers (MCB's) of gegoten brekers (MCCB's) gebruiken ACB'slucht als het primaire boogdovende medium, met uitzonderlijke duurzaamheid, hoge breekcapaciteit en geavanceerde beveiligingsfuncties voor grootschalige commerciële, industriële en utiliteitstoepassingen.

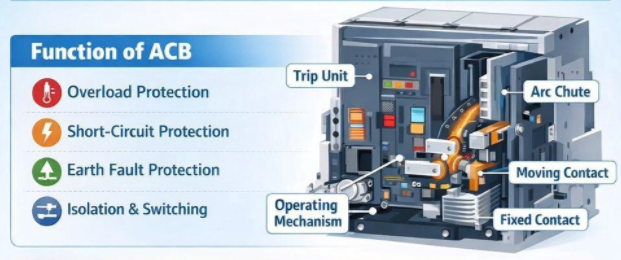

EenLuchtstroomonderbreker (ACB)is een automatisch bestuurde mechanische schakelaar die:
● Beschermt: Detecteert overbelasting, kortsluiting, aardfouten en abnormale omstandigheden en schakelt vervolgens snel uit (opent) om de stroom te onderbreken en schade aan apparatuur, brand of gevaren te voorkomen.
● Controles: Schakelt circuits handmatig of op afstand in/uit voor normaal gebruik, onderhoud of herconfiguratie van het systeem.
●isolaten: Zorgt voor een zichtbare, veilige onderbreking in het circuit voor veilig onderhoud en personeelsbescherming.
● Monitoren: Moderne ACB's integreren slimme uitschakeleenheden voor realtime stroom-/spannings-/vermogensbewaking, foutdiagnostiek en communicatie.
ACB's worden gecategoriseerd op basis van boogdovende ontwerp, constructie en toepassing:
1. Plain Break (Cross-Blast) ACB's
oEenvoudigste ontwerp: contacten gescheiden in open lucht; boog wordt gekoeld/gesplitst door natuurlijke luchtstroom.
o Gebruiksscenario:Laagspannings- (≤1kV), laagstroomtoepassingen; kosteneffectief voor kleine systemen.
2. Magnetische uitblaas-ACB's
o Maakt gebruik van in serie geschakelde uitblaasspoelen die magnetische velden genereren om bogen in booggoten te duwen.
o Voordeel:Stroom-adaptieve boogcontrole – hogere foutstromen = sterkere magnetische kracht = snellere uitdoving.
3. Arc Chute (splitterplaat) ACB's
o Meest voorkomende moderne ontwerp: de boog wordt in een kamer gedwongen met metalen splitsplaten, die de boog afkoelen, splitsen en doven.
o Gebruiksscenario:Standaard industriële, datacenter- en nutstoepassingen.
4. LuchtOntploffingACB's
o Gebruikt gecomprimeerde hogedruklucht om bogen uit te blazen; historisch gezien voor hoogspanningssystemen.
o Opmerking:Zeldzaam in moderne laagspannings-ACB's vanwege de complexiteit.

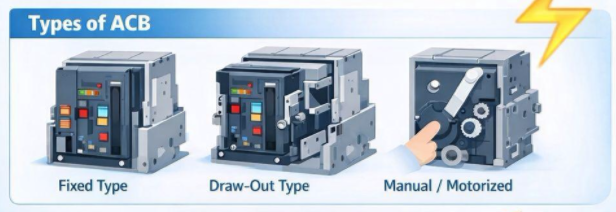

1. ACB's van het vaste type
o Permanent gemonteerd; directe railaansluiting; lagere kosten.
o Gebruikscasus: Statische systemen met minimale onderhoudsbehoeften.
2. ACB's met lade (uittrekbaar).
o Modulair ontwerp met 3 veiligheidsposities:
O Aangesloten:Normale werking (hoofd-/hulpcircuits actief).
o Test:Hoofdcircuits geïsoleerd; hulpcircuits gevoed voor veilig testen.
O Gescheiden:Volledige elektrische isolatie voor onderhoud/reparatie.
o Voordeel:Snelle vervanging, geen uitschakeling van het hele paneel.
● 3-polig (3P): voor 3-fasesystemen (meest gebruikelijk).
● 4-polig (4P): 3 fasen + nulleider; voor systemen die neutrale isolatie vereisen (bijv. TN-S, TT-aarding).
De ACB-prestaties worden bepaald door IEC 60947-2 (2024), de wereldwijde standaard voor laagspanningsstroomonderbrekersIEC Webstore:
| Parameter | Beschrijving | Typische waarden |
| Nominale spanning (Ue) | Normale bedrijfsspanning | 400 V, 415 V, 690 V wisselstroom |
| Nominale stroom (in) | Continue draagstroom | 800A–10.000A |
| Nominaal kortsluitvermogen (Icu) | Max. foutstroom veilig onderbroken | 50 kA–150 kA bij 415 V |
| Nominaal kortsluitvermogen (Ics) | Icu-percentage (herbruikbaar na reis) | 75%–100% van Icu |
| Nominale kortstondige weerstandsstroom (Icw) | Stroom overgedragen zonder schade (tijdbeoordeeld) | 30kA–85kA gedurende 1s/3s |
| Bedrijfstemperatuur | Veilig omgevingsbereik | Standaard: -5°C tot +40°C; Breed: -25°C tot +70°C |
| Beschermingsklasse (IP) | Bescherming van de behuizing | IP20 (binnen), IP40, IP54 |
| Mechanisch uithoudingsvermogen | Bedrijfscycli | 10.000–30.000 cycli |
| Elektrisch uithoudingsvermogen | Cycli voor foutonderbreking | 1.000–5.000 cycli |
● Industriële installaties:Hoofdinkomsten, motorcontrolecentra (MCC's), transformator-/generatorbeveiliging.
● Datacenters:UPS-systemen, buskoppelingen, kritische lastverdeling.
● Commerciële gebouwen:Hoogbouw stroomdistributie, HVAC en back-upgeneratoren.
● Nutsvoorzieningen en infrastructuur:Onderstations, distributiepanelen, spoorwegelektrificatie.
● Maritiem en offshore:Stroomsystemen aan boord (maritiem gecertificeerde ACB's).
● Hernieuwbare energie:Aansluiting op het elektriciteitsnet van zonne-/windparken, bescherming van omvormers.
● Nominale stroom (in):≥ maximale continue belastingsstroom (1,1–1,2x veiligheidsfactor).
● Kortsluitcapaciteit:Icu ≥berekende systeemfoutstroom (I"k3).
● Polen:3P (standaard) of 4P (neutrale isolatie vereist).

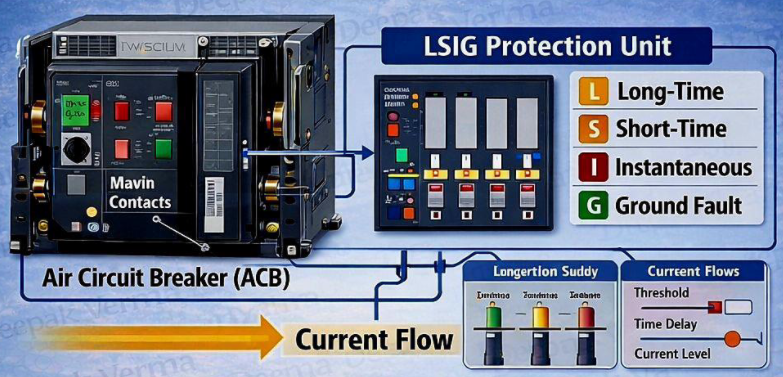

●Type uitschakeleenheid:
o Thermisch-magnetisch:Basisbeveiliging tegen overbelasting/kortsluiting.
o Elektronisch (LSIG):Geavanceerd (L=overbelasting, S=korte vertraging, I=onmiddellijk, G=aardfout).
o Slim (LSIGM):Communicatie (Modbus, Profibus), afstandsbediening, datalogging.
● Bedieningsmechanisme:Handmatig (met de hand opgeladen) of gemotoriseerd (automatisch opgeladen/op afstand).
● Omgevingstemperatuur/hoogte:Verlaag de snelheid voor >2.000 m hoogte.
● Normen:IEC 60947-2, IEC 60947-1, GB 14048.2 (China), UL 489 (Noord-Amerika).
● Certificeringen:CE, IEC, CSA, maritiem (DNV, ABS) voor offshore.
● Selectiviteit:Zorg voor stroomopwaartse/stroomafwaartse coördinatie van de onderbreker (Klasse A/B volgens IEC).
● In elkaar grijpende:Sleutelvergrendeling, zoneselectieve vergrendeling (ZSI) voor systemen met meerdere onderbrekers.
Kerncomponenten
1. Frame/chassis:Staal/aluminiumlegering (structurele ondersteuning).
2. Contactsysteem:
o Vaste/bewegende contacten:Koperlegering (Cu-Cr, Cu-W) + zilver/tin-coatings (lage weerstand, anti-las).
o Boogcontacten:Wolfraam-koper (hoge boogweerstand).
3. Booggoot:Stalen splitterplaten, isolatiebarrières (bakeliet, DMC).
4. Bedieningsmechanisme:Veerbekrachtigd (energieopslag), tuimelkoppeling, uitschakelvergrendelingen.
5. Uitschakeleenheid:Elektronisch (microcontroller, sensoren) of thermisch-magnetisch (bimetaal, solenoïde).
6.Hulpmiddelen:Onderspanningsafschakelspoel (UVR), shuntuitschakeling (ST), hulpschakelaars (AX), alarmcontacten.
● Geleiders: elektrolytisch koper met hoge geleidbaarheid, zilverlegeringen.
● Isolatoren: DMC (Dough Moulding Compound), BMC, epoxyhars, hittebestendige kunststoffen.
● Metalen: koudgewalst staal (frame), roestvrij staal (hardware), aluminium (koellichamen).
● Vlamboogbestendige materialen: wolfraam, keramiek, vuurvaste metalen.
● Stempelen/ponsen:Stalen frame/onderdelen van precisiematrijzen.
● Bewerking:CNC-bewerking van contacten, assen en mechanische onderdelen.
● Vormgeven:Isolerende componenten (DMC/BMC) via compressiegieten.
● Montage:Subassemblage van mechanismen, booggoten en uitschakeleenheden.
● Chassis, contactsysteem, booggoot en mechanisme-integratie.
● Bedrading van stuurcircuits en hulpcomponenten.
● Testen van lade-eenheden (verbonden/test/gescheiden posities).
1. Visuele inspectie: maatnauwkeurigheid, afwerking, etikettering.
2. Contactweerstandstest: Milliohm-meting (≤50–100μΩ per pool).
3. Test voor diëlektrische spanningsbestendigheid: Hi-pot-test (2,5–3,5 kV AC gedurende 1 minuut).
4. Test werkingsmechanisme: 50+ aan/uit-cycli; vlotte werking.
5. Kalibratie uitschakeleenheid: verificatie van drempelwaarde voor overbelasting/kortsluiting/aardfout.
6. Temperatuurstijgingstest: onder nominale waarde; maximale temperatuurstijging ≤60K (IEC).
7. Hulpfunctietest: UVR, shunttrip, validatie van de vergrendeling.
8. IP-beschermingstest: binnendringen van stof/water (volgens IP-classificatie).
· Anticorrosiebehandeling, afdichting en verpakking in houten kratten.
· Inclusief testrapport, handleiding en certificaat van overeenstemming (CoC).
Typetests valideren dat het ontwerp voldoet aan IEC 60947-2 (uitgevoerd op prototypemonsters):
1. Tests voor het maken/breken van kortsluitingen:Controleer Icu/Ics/Icm onder foutomstandigheden.
2. Kortetermijntest:Valideer Icw gedurende 1s/3s zonder schade.
3. Mechanische en elektrische duurtests:Cyclustesten tot nominale levensduur.
4. Temperatuurstijgingstest:Thermische prestaties bij volledige belasting.
5. Diëlektrische test:Vermogensfrequentie en impulsspanning zijn bestand tegen.
6. Ritkarakteristiektest:Nauwkeurigheid van beschermingscurven.
7. Milieutests:Trillingen, schokken, temperatuur-/vochtigheidswisselingen.
8. Test voor het insluiten van boogfouten:Veilige boogbeheersing zonder externe uitbarsting.
Vraag 1: Wat is het verschil tussen ACB en MCCB?
A:ACB'shandgreep 800A–10.000A, tot 1.000V AC, met geavanceerde bescherming en lade-achtig ontwerp.MCCB'sdekking van 16A–1.600A, tot 690V, voor kleinere belastingen. ACB's bieden een hoger breekvermogen, betere selectiviteit en modulair onderhoud.
Vraag 2: Hoe lang gaan ACB's mee?
A:20-30 jaarmet het juiste onderhoud. Mechanisch uithoudingsvermogen: 10.000–30.000 cycli; elektrisch uithoudingsvermogen: 1.000–5.000 foutoperaties.
Vraag 3: Hebben ACB's onderhoud nodig?
A:Ja-jaarlijks onderhoud(reinigen, contactinspectie, smering, triptesten) verlengt de levensduur en zorgt voor betrouwbaarheid. ACB's van het ladetype maken testen mogelijk zonder uitschakeling.
Vraag 4: Kunnen ACB's achteraf worden uitgerust met slimme uitschakeleenheden?
A:De meeste moderne ACB's ondersteunenelektronische/communicatie-uitschakeleenheden achteraf inbouwenvoor bewaking op afstand, foutdiagnostiek en IoT-integratie.
Vraag 5: Wat is de betekenis van LSIG-bescherming?
A:
● L (Langdurig):Beveiliging tegen overbelasting (1,0–1,5x In).
● S (korte tijd):Selectieve kortsluitbeveiliging (2–10x In, tijdvertraagd).
● ik (onmiddellijk):Hoogwaardige kortsluitbeveiliging (5–20x In, geen vertraging).
● G (aarde):Aardfoutbeveiliging (0,1–1,0x In).
Vraag 6: Hoe bereken ik het vereiste kortsluitvermogen (Icu)?
A:Icu ≥verwachte kortsluitstroom (I"k3)van het systeem, berekend via impedantiegegevens of software (bijvoorbeeld ETAP, SKM). Raadpleeg een energiesysteemingenieur voor de nauwkeurigheid.
Vraag 7: Zijn ACB's geschikt voor gebruik buitenshuis?
A:Standaard ACB's (IP20) zijn alleen geschikt voor binnengebruik.Outdoor modellenvereisen IP54/IP65-behuizingen en classificaties voor brede temperaturen.
Vraag 8: Wat is selectiviteit voor onderbrekers en waarom is dit belangrijk?
A:Selectiviteit zorgt ervooralleen het defecte circuit schakelt uit, waardoor grootschalige storingen worden vermeden. Cruciaal voor ziekenhuizen, datacenters en productie: Klasse B (volledige) selectiviteit wordt aanbevolen voor kritische belastingen.
Luchtstroomonderbrekers (ACB's)zijn van fundamenteel belang voor een veilige, betrouwbare stroomdistributie met hoge stroomsterkte. Door hun ontwerp, prestaties, selectiecriteria en nalevingsnormen te begrijpen, kunnen B2B-kopers en -ingenieurs de juiste ACB voor kritieke toepassingen specificeren, waardoor de systeemveiligheid, levensduur en operationele efficiëntie worden gegarandeerd. Werk altijd samen met fabrikanten die daarvoor gecertificeerd zijnIEC 60947-2en valideer de prestaties via routine- en typetestdocumentatie.
