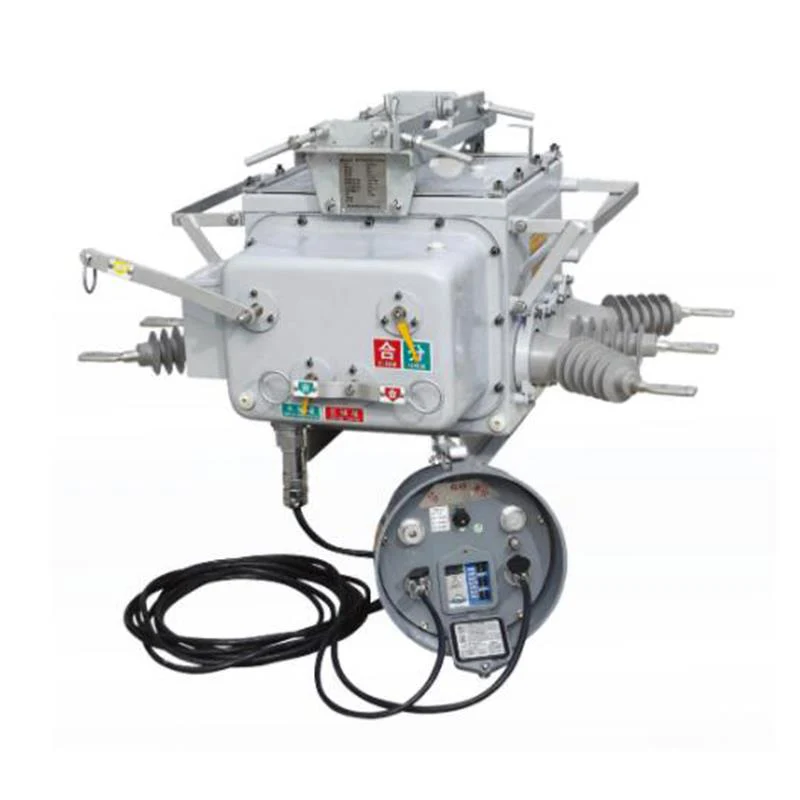

ZW20-12-serie hoogspannings-vacuümstroomonderbreker voor buiten

ZW20-12-serie buitenhoogspanningsvacuümstroomonderbreker is een driefasige AC 50Hz 12kV buitenschakelapparatuur.
♦ Installatiewijze: paal gemonteerd;
♦ Type stok: geïntegreerde stok;
♦ Toepassing: buitenstation van 12 kV, elektriciteitscentrale.
♦ Type bediening: handmatig, elektrisch, afstandsbediening.

Stuur onderzoek

Productomschrijving

XUCKY Electric als fabrikant en leverancier van ZW20-12-serie buitenhoogspanningsvacuümstroomonderbrekers in China al meer dan 25 jaar, de prestaties van de in olie ondergedompelde transformator zijn in overeenstemming met IEC60076, GB1094, GB / T6451. Ondertussen heeft onze distributietransformator een geweldige reputatie verworven met hoge kwaliteit en goede prijs in Rusland, Zuid-Azië, Afrika, het Midden-Oosten en Zuid-Amerika. Wij bieden maatwerk en technische ondersteuning. Neem gerust contact met ons op voor een concurrerende offerte en alle technische ondersteuning online!

♦ Installatiewijze: op paal gemonteerd;

♦ Type stok: geïntegreerde stok;

♦ Toepassing: buitenstation van 12 kV, elektriciteitscentrale.

♦ Type bediening: handmatig, elektrisch, afstandsbediening.

Omgevingsomstandigheden

♦ Hoogte: <2000m;

♦ Luchttemperatuur: -40°C 〜+40°C; dagelijkse temperatuurverandering <25°C;

♦ Windsnelheid < 35m/s;

♦ Smerig niveau: IV;

♦ Installatieplaatsen: Geen brand, explosiegevaar, ernstige chemische corrosie of ernstige trillingen;

♦ Aardbevingsintensiteit: <8 niveau.

Belangrijkste technische parameters

NEE	Item		Eenheid	Waarde
1	Nominale spanning		kV	12
2	Stroomfrequentie bestand tegen spanning (1min)	(droge) interfase, aarde/breuk;	kV	42/48
2	Stroomfrequentie bestand tegen spanning (1min)	(natte) interfase, aarde	kV	34
3	Blikseminslag is bestand tegen spanning (interfase, aarde/breuk)		kV	75/85
4	Nominale stroom		A	630.1250
5	Nominale frequentie		Hz	50
6	Nominale kortsluitbreekstroom		kA	20, 25
7	Nominale piekwaarde bestand tegen stroom (piek)		kA	50, 63
8	Geschatte korte tijd is bestand tegen stroom		kA	20, 25
9	Nominale kortsluitstroom		kA	50, 63
10	Nominale kortsluitingsduur		S	4
11	Nominale bedieningsvolgorde		Tijden	O-0.3S-CO-1 80S-CO
12	Nominale kortsluit-breekstroom-breeknummer		Tijden	30
13	Mechanische levensduur		Tijden	10000
14	Nominale bedrijfsspanning (kan worden aangepast)		V	220
15	Openingstijd		mevrouw	≤80
16	Sluitingstijd		mevrouw	≤120
17	Volledig brekende tijd		mevrouw	≤100
18	Nominale laadstroom van de kabel		A	50
19	Cijfer			E2~C2~M2(10000)
20	Nominale kortsluit-breekstroom-breeknummer		Tijden	30
