ZW32-12 Vacuümstroomonderbreker voor buiten

XUCKY Electric als fabrikant en leverancier van ZW32-12 buitenvacuümstroomonderbrekers in China al meer dan 25 jaar, de prestaties van de in olie ondergedompelde transformator zijn in overeenstemming met IEC60076, GB1094, GB / T6451. Ondertussen heeft onze distributietransformator een geweldige reputatie verworven met hoge kwaliteit en goede prijs in Rusland, Zuid-Azië, Afrika, het Midden-Oosten en Zuid-Amerika. Wij bieden maatwerk en technische ondersteuning. Neem gerust contact met ons op voor een concurrerende offerte en alle technische ondersteuning online!

Productoverzicht

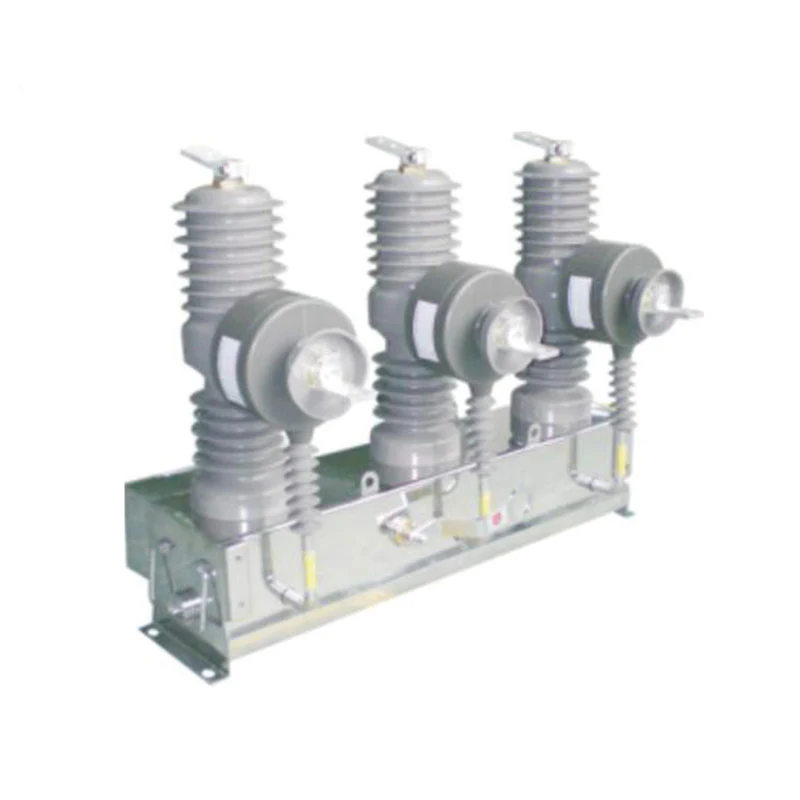

ZW32-12 vacuümstroomonderbreker voor buiten (hierna "vacuümstroomonderbreker" genoemd) is een driefasige AC 50 Hz hoogspanningsschakelaar voor buiten, voornamelijk gebruikt in het 10 kV buitendistributiesysteem van het landelijke en stedelijke netwerk als open of gesloten belastingsstroom, de overbelastingsstroom en de kortsluitstroom, en kan ook op andere soortgelijke plaatsen worden gebruikt. De ZW32-12 vacuümstroomonderbreker voor buiten voldoet aan de nationale GB 1984-2003, IEC62271-100 "AC hoogspanningsstroomonderbreker" en GB/T11022-1999 "Gemeenschappelijke technische vereisten voor hoogspanningsschakelapparatuur en normen voor besturingsapparatuur".

Model en betekenis

Normale omgevingsconditie

1. Omgevingsluchttemperatuur: -40°C~+40°C;

2. Hoogte: niet meer dan 2000 meter;

3. De omgevingslucht kan vervuild zijn door stof, rook, corrosieve gassen, stoom of zoute mist;

4. De windsnelheid bedraagt ​​niet meer dan 34 m/s (equivalent aan 700 Pa op een cilindrisch oppervlak);

5. Trillingen of grondbewegingen van de schakel- en regelapparatuur zijn verwaarloosbaar;

6. Verontreinigingsgraad: Graad III;

7. Vacuümstroomonderbrekers voor buiten kunnen worden gebruikt onder normale gebruiksomstandigheden die afwijken van de bovenstaande voorschriften. Op dit moment moet de gebruiker de fabrikant raadplegen en dezelfde mening krijgen.

8. Indien de bovengenoemde normale gebruiksomstandigheden afwijken, zal de gebruiker met de fabrikant onderhandelen.

Structuurkenmerken

1. De breker maakt gebruik van een driefasige paalstructuur waarvan de breekprestaties stabiel en betrouwbaar zijn. Er is geen verbrandings- en explosiegevaar. Het heeft geen onderhoud nodig. Het heeft ook een klein volume, een laag gewicht en een lange levensduur, enz.

2. De sloophamer maakt gebruik van een volledig gesloten constructie, dus de luchtdichtheid is goed, wat zal bijdragen aan het verbeteren van de vocht- en vochtbestendige prestaties. Het is vooral geschikt voor bitter koude en vochtige gebieden.

3. De pijler en de driefasige stroomtransformator gebruiken geïmporteerde vaste isolatie-epoxyhars voor buiten, epoxyhars of binnenuitbesteding van vaste isolatie van organisch siliciumrubber; Hoge en lage temperatuurbestendigheid, uv-bestendigheid, verouderingsbestendigheid, enz.

4. Het bedieningsmechanisme keurt miniaturisatie van het veerbedieningsmechanisme goed, het motorvermogen van de energieopslag is klein, punten die een laag energieverbruik sluiten; Transmissie door gebruik te maken van de echte bewegingstransmissiemodus, een klein aantal onderdelen, hoge betrouwbaarheid. Bedieningsmechanisme onder verzegelde regionale instellingen, los het probleem van het bedieningsmechanisme van corrosie op, verbeter de betrouwbaarheid van de instellingen.

5. Het in- en uitschakelen van de onderbreker kan handmatig of elektrisch en op afstand worden bediend. Het kan samen met de controller tot geautomatiseerde stroomverdeling komen. Het kan ook een toevalsmachine en een segmentmachine vormen met een toevalscontroller.

6. De onderbreker kan worden geïnstalleerd met tweefasige of driefasige CT, automatische uitschakelbeveiliging voor overstroom en een intelligente controller voor analyse van informatie. Volgens de eisen van de klant kan het ook worden geïnstalleerd met meet-CT.

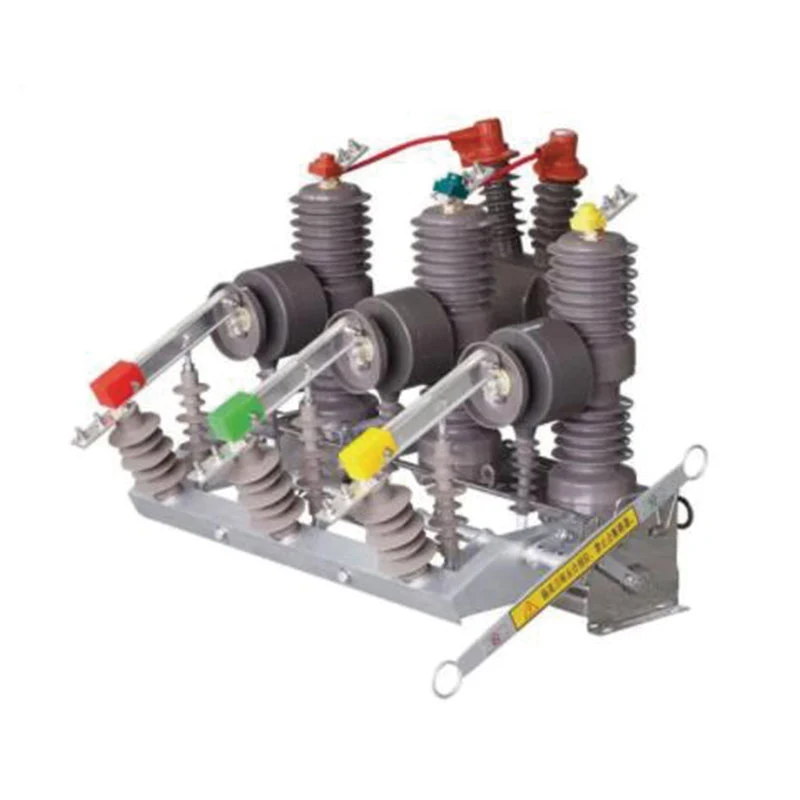

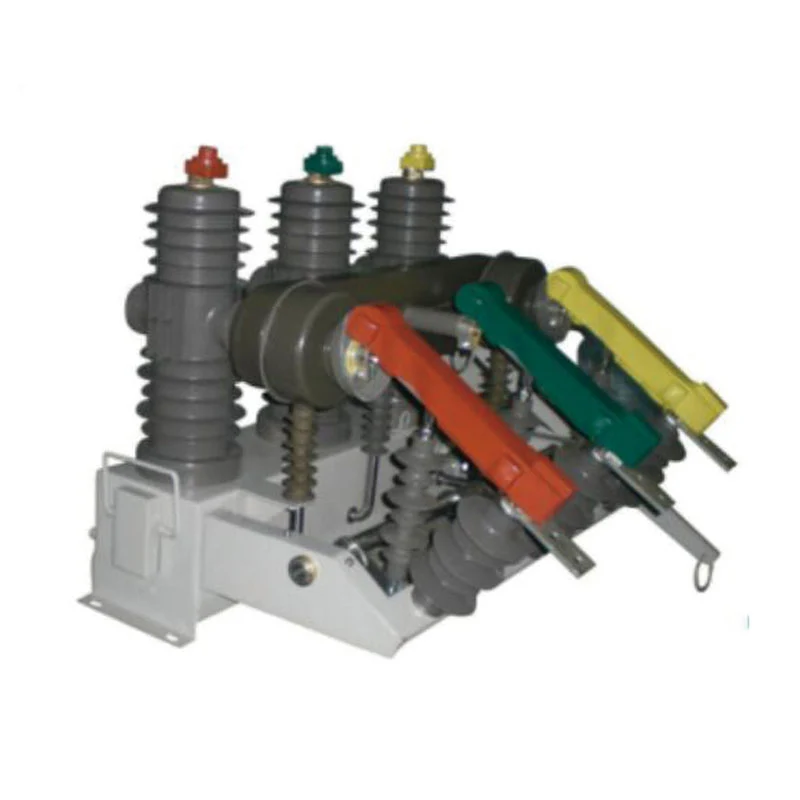

7. Voor de onderbreker kan een scheidingsschakelaar met driefasige tandemaandrijving worden geïnstalleerd. Het heeft een duidelijk zichtbare breuk wanneer de scheidingsschakelaar is uitgeschakeld, en heeft een vergrendeling tegen verkeerde bediening tussen het lichaam van de buitenvacuümstroomonderbreker. Wanneer de buitenvacuümstroomonderbreker zich in de sluitpositie bevindt, kan de isolatieschakelaar niet worden geopend en gesloten; de buitenvacuümschakelaar kan alleen worden bediend als het isolatiemes volledig gesloten of volledig geopend is. De na-isolator van de afleider is geïnstalleerd. Het onderhoud is eenvoudig en veilig.

1. Belangrijkste technische parameters

2. Assemblage-aanpassingsparameter van de stroomonderbreker

3. Belangrijkste technische parameters van het CTB-veerbedieningsmechanisme

4. ZW32 vacuümstroomonderbreker voor buiten met isolatieschakelaar, naast het voldoen aan de vereisten van Tabel 1, Tabel 2, moet het isolatieschakelaargedeelte ook voldoen aan de vereisten van Tabel 4.

Werkingsprincipe

1. Principe van handmatige bediening van het mechanisme

■ Sluiting: trek eerst aan de energieopslaghendel om energie op te slaan, en het toegepaste bedieningskoppel neemt toe van klein naar groot. Wanneer de sluitveer het middelste moment passeert, geeft de sluitveer energie vrij, die het energieopslagsysteem ertoe aanzet om tegen de klok in te draaien en de arm ertoe aanzet te roteren. De aandrijfas sluit de vacuümstroomonderbreker buiten en tegelijkertijd vangt de gespleten arm de openende halve as op om de stroomonderbreker in gesloten toestand te brengen. Wanneer het mechanisme zich in de gesloten toestand bevindt, zijn de nok en de roterende asbus ontkoppeld en kan het mechanisme niet meer worden gesloten.

■ Openingshandeling: Nadat de onderbreker is gesloten, trekt u aan de openingshendel of wanneer de stroom de instelwaarde van het anti-piekapparaat overschrijdt, wordt de overstroomspoel aangedreven, beide laten de rem half-as roteren, de openingsarm wordt losgemaakt , en de transmissiestang zorgt ervoor dat de stroomonderbreker opent onder de aandrijving van de veer.

2. Het principe van het motormechanisme

■ Werking van energieopslag: aan de hendel voor energieopslag trekken, of de energieopslagmotor draait, de nok wordt onder het aandrijftandwiel gedraaid en de sluitveer wordt geleidelijk verlengd. Nadat de veer is gepasseerd, wordt de nok vastgehouden door het positioneringsorgaan en draait niet meer. Ter voorbereiding op de slottoestand; tegelijkertijd worden de nok en de aandrijfas ontkoppeld, zodat het mechanisme geen energie meer kan opslaan.

■ Sluiting: Nadat de energieopslag is voltooid, trekt u aan de handmatige sluithendel of zet u spanning op de sluitspoel om de halve sluitas te laten draaien. De sluitarm en de sluitende halve as worden losgemaakt en de sluitveer geeft energie vrij om de transmissieas aan te drijven. De buitenvacuümstroomonderbreker is gesloten en de openingsveer is opgeslagen. Wanneer het mechanisme zich in de gesloten toestand bevindt, wordt de energieopslagoperatie opnieuw uitgevoerd en wordt de sluitveer opnieuw verlengd. Nadat de veer het midden is gepasseerd, wordt de sluitende halve as door de vergrendeling verbogen om te voorkomen dat het mechanisme per ongeluk de rem sluit. In de gesloten toestand van energieopslag bevindt het mechanisme zich in de hersluittoestand, waardoor een "O-0.3S-CO" hersluitoperatie kan worden bereikt.

Openingshandeling: Nadat de vacuümstroomonderbreker buiten is gesloten, wordt aan de hendel van de sub-gate getrokken of wordt er spanning op de sub-gate-spoel gezet, of wordt de overstroomspoel aangedreven wanneer de lijnstroom de ingestelde waarde van de anti-gate overschrijdt. -stootstroomapparaat, zodat de sub-poort over een halve as wordt gedraaid en geopend. De arm wordt losgelaten en de transmissiehendel wordt geopend door de openingsveer om de buitenvacuümstroomonderbreker te openen.

Opmerking: De overstroomspoel van het bedieningsmechanisme is een kortstondig werkend systeem en kan gedurende lange tijd niet worden gebruikt.

Overstroombeveiliging en mechanismecontrole elektrisch schema van stroomonderbreker getoond in figuur

3. (Opmerking: gebaseerd op het secundaire bedradingsschema van de stroomonderbreker)

Overzicht en installatieafmetingen

1. Afmetingen van de stroomonderbreker (zonder CT)

2. Afmetingen van de stroomonderbreker (met CT)

3. Afmetingen van de stroomonderbreker (met CT) met isolator

4. Afmetingen van de stroomonderbreker (zonder CT) met isolator

5. Montagegat Grootte van stroomonderbreker (zonder CT) met isolator

6. Montagegat Grootte van stroomonderbreker (CT) met isolator

7. Installatieschema van stroomonderbreker

Installatie en onderhoud

1. De operator moet een voorlopig inzicht hebben in de productprestaties, installatie en afstelling, en kennis van onderhoud. Het moet de problemen tijdens het gebruik registreren en indien nodig de fabrikant op de hoogte stellen.

2. De vacuümstroomonderbreker buiten moet vóór installatie visueel worden geïnspecteerd. Controleer of de isolatiehuls beschadigd is, of er lekkage is in de indicatie van open-dicht en opslag, of de doos vervormd is of niet. Na inspectie moet het product worden geïnstalleerd op palen boven de 4 meter. Wanneer de stroomonderbreker met isolator is geïnstalleerd, moet de nauwkeurigheid van de mechanische vergrendeling tussen de isolator en de onderbreker zorgvuldig worden gecontroleerd.

3. Controleer voordat u het product in gebruik neemt zorgvuldig of de nominale spanning en nominale stroom van elk bedieningselement overeenkomen met de werkelijke situatie. Het mechanisme wordt gebruikt om te controleren of de bewegingen correct zijn.

4. De parameters van de stroomonderbreker zijn aangepast tijdens de fabrieksinspectie. Gebruikers hoeven de machine niet aan te zetten voor inspectie. Nadat de weerstandsspanningstest zoals vereist is uitgevoerd, kunnen ze worden geïnstalleerd.

5. De buitenvacuümstroomonderbreker kan enkelpolig of dubbelpolig worden geplaatst. Stroomonderbrekers moeten soepel en stevig op speciale stalen frames worden gemonteerd.

6. Het product wordt regelmatig gecontroleerd om te controleren of de werking van de stroomonderbreker normaal is. Bij een buitenvacuümstroomonderbreker met isolator wordt de isolator tweemaal per jaar geïnspecteerd en wordt gecontroleerd of de mechanische vergrendeling tussen de isolator en de stroomonderbrekers normaal is en of er wat vet in de bewegende delen is geïnjecteerd.

Transport, acceptatie en opslag

■ Transport

Bij transport dient het gehele product in een gesloten doos te worden verpakt om te worden vastgezet. Tijdens het transportproces mag er niet worden gedraaid en gekanteld. Bij het optillen van het lichaam van de buitenvacuümstroomonderbreker kunnen de vier ringen die aan de doos zijn vastgehaakt, de epoxy-isolatiecilinder niet rechtstreeks dragen. Bij de buitenvacuümstroomonderbreker met isolator is het zwaartepunt naar de zijkant van de scheidingsschakelaar gekanteld en moet dit langzaam worden uitgevoerd tijdens het optillen.

■ Acceptatie

Na ontvangst van de buitenvacuümstroomonderbreker moet de gebruiker de volgende acceptatiewerkzaamheden uitvoeren:

1) Controleer of het pakket beschadigd is of niet;

2) Controleer of de documenten en accessoires compleet zijn volgens de paklijst van het product;

3) Controleer de technische parameters op het naamplaatje van de vacuümstroomonderbreker voor buitengebruik en of het productcertificaat voldoet aan de bestelvereisten.

■ Opslag

De buitenvacuümstroomonderbreker moet worden opgeslagen in een droge, geventileerde, vochtbestendige, schokbestendige en anti-schadelijke gasinfiltrerende ruimte. Controleer of de omgeving voldoet aan de eisen bij langdurige opslag. Het verpakken, uitpakken en opslaan moet plaatsvinden in een droge ruimte en er moet worden gecontroleerd of de producten en componenten compleet en consistent zijn.

Veelvoorkomende fouten en probleemoplossing

Opmerking: Als er andere storingen zijn of de bovengenoemde storingen niet kunnen worden verholpen, neem dan contact op met onze klantenservice.
