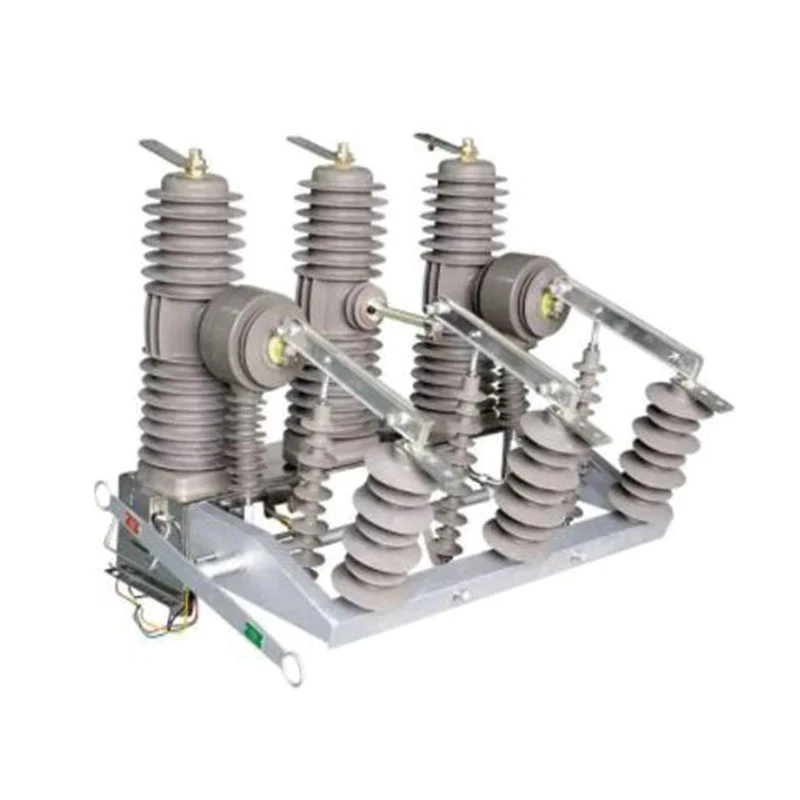

ZW7-40.5-serie hoogspannings-vacuümstroomonderbreker voor buiten

ZW7-40.5-serie buitenhoogspanningsvacuümstroomonderbreker is een 3-fasige AC 50Hz 40,5kV buitenschakelapparatuur.
♦ Installatiewijze: funderingsinstallatie;
♦ Bedieningsmechanisme: veerbedieningsmechanisme en elektromagnetisch bedieningsmechanisme;
♦ Materiaal stok: siliconenrubber, keramiek;
♦ Toepassing: buitenstation van 33 kV, elektriciteitscentrale.
♦ Stroomtransformator: inbouwinstallatie, externe installatie.

Stuur onderzoek

Productomschrijving

XUCKY Electric als fabrikant en leverancier van ZW7-40.5-serie buitenhoogspanningsvacuümstroomonderbrekers in China al meer dan 25 jaar, de prestaties van de in olie ondergedompelde transformator zijn in overeenstemming met IEC60076, GB1094, GB / T6451. Ondertussen heeft onze distributietransformator een geweldige reputatie verworven met hoge kwaliteit en goede prijs in Rusland, Zuid-Azië, Afrika, het Midden-Oosten en Zuid-Amerika. Wij bieden maatwerk en technische ondersteuning. Neem gerust contact met ons op voor een concurrerende offerte en alle technische ondersteuning online!

ZW7-40.5 HV-vacuümstroomonderbreker voor buiten is een driefasige AC 50Hz 40,5kV schakelapparatuur voor buiten.

♦ Installatiewijze: funderingsinstallatie;

♦ Bedieningsmechanisme: veerbedieningsmechanisme en elektromagnetisch bedieningsmechanisme;

♦ Materiaal stok: siliconenrubber, keramiek;

♦ Toepassing: buitenstation van 33 kV, elektriciteitscentrale.

♦ Stroomtransformator: inbouwinstallatie, externe installatie.

Productnormen

♦ IEC62271-100 Hoogspanningsschakelaars en besturingsapparatuur Deel 100: AC-stroomonderbrekers

♦ GB1984 AC-hoogspanningsstroomonderbrekers

♦ GB/T11022 Gemeenschappelijke specificaties voor hoogspanningsschakelapparatuur en besturingsapparatuurnormen

♦ JB/T 3855 AC-vacuümstroomonderbrekers met hoge spanning

♦ DL/T402 Specificatie van hoogspannings-AC-stroomonderbrekers

Omgevingsomstandigheden

♦ Omgevingstemperatuur: -40°C~+40°C;

♦ Hoogte: <1000m;

♦ Maximale windsnelheid is 10 km/u, minimale windsnelheid voor het nominale niveau (132/230 kv) is 3,2 km/u;

♦ Aardbevingsintensiteit: <8 niveau;

♦ Minimale nominale kruipweg: 31 mm/kV;

♦ Luchtverontreinigingsgraad: Klasse IV.

Belangrijkste technische parameters

Nee	Item		Eenheid	Waarde
1	Nominale spanning		kV	40.5
e	Nominaal isolatieniveau	1 min netfrequentieDroge test (breuk, interfase, naar aarde)Natte test (naar aarde, externe isolatie)	kV	95 85
		De bliksemimpuls is bestand tegen spanning (piek)		185
3	Nominale stroom		A	1250, 1600, 2000, 2500
4	Nominale kortsluitbreekstroom		kA	20, 25, 31,5

Nee	Item	Eenheid	Waarde
5	Nominale kortsluitstroom (piek)	kA	50, 63, 80
6	Nominale piekstroom	kA	50, 63, 80
7	Geschatte korte tijd is bestand tegen stroom	kA	20, 25, 31,5
8	Nominale bedieningsvolgorde		O-0.3S-CO-180S-CO
9	Nominale kortsluit-breekstroom-breeknummer	keer	20
10	Nominale kortsluitingsduur	s	4
11	Tijd breken	s	≤0,09
12	Mechanische levensduur	keer	10000
13	Nieuw vervaardigde vacuümonderbreker	Ps	≤1,33×10-3
13	Vacuümonderbreker gedurende 20 jaar opslag	Ps	<6,6×10-2
14	Netto gewicht stroomonderbreker	kg	800
15	Ruimte tussen open contacten	mm	22±2
16	Neem contact op met reizen	mm	4±1
17	Gemiddelde openingssnelheid	mevrouw	1,4-1,7
18	Gemiddelde sluitsnelheid	mevrouw	0,4-0,7
19	Bouncetijd voor contactsluiting	mevrouw	≤3
20	Synchronisatie tussen fase openen en sluiten	mevrouw	≤2
21	Sluitingstijd	mevrouw	50≤t≤200
22	Openingstijd	mevrouw	30≤t≤60
23	Elke fase van het hoofdcircuit DC-weerstand (exclusief CT interne weerstand)	mΩ	≤100
24	Dynamische en vaste contactcumulatieve dikte toegestaan om te dragen	mm	3
25	Nominale contactdruk	N	2500±200
