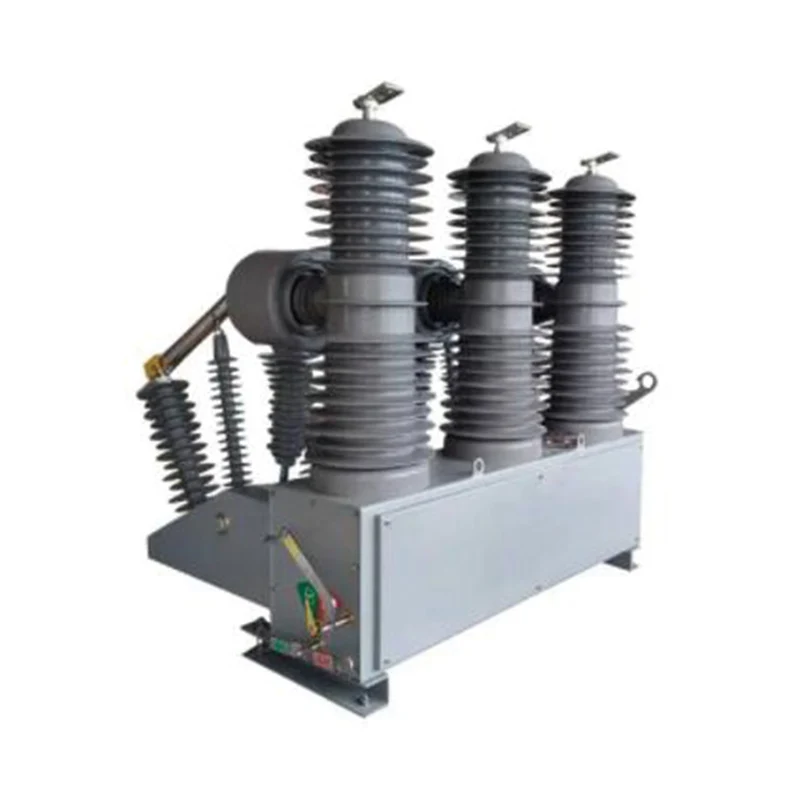

ZW32-40.5 HV-vacuümstroomonderbreker voor buiten

◆ Gebruiksvoorwaarden van ZW32-40.5 HV-vacuümstroomonderbreker voor buitengebruik
1. Omgevingstemperatuur: -30℃~+60℃;
2. Hoogte: ≤3000m;
3.Windsnelheid: ≤34m/s;
4. Verontreinigingsgraad: ≤IV.
5. Opslagtemperatuur: -40 ℃ ~ + 85 ℃.

Stuur onderzoek

Productomschrijving

ZW32-40.5 HV-vacuümstroomonderbreker voor buitengebruik (ZW32-40.5F, ZW32-40.5, ZW32-40.5G) maakt gebruik van een uniek ontworpen solide afgedichte paal uit één stuk en een zeer betrouwbare operationele machinestructuur. Het apparaat wordt voornamelijk gebruikt in bovengrondse middenspanningsnetten voor het verdelen en combineren van belastingsstroom, overbelastingsstroom en kortsluitstroom.

De bovenste vacuümstroomonderbreker is een nieuwe 35KV hoogspanningsvacuümstroomonderbreker voor buiten, die de ZW7 vacuümstroomonderbreker vervangt. ZW32 is de miniaturisatie van ZW7, die veiliger en stabieler is. ZW32-40.5 kan ook een permanent magneetbedieningsmechanisme gebruiken, samenwerken met automatiseringsapparatuur, GPRS, GSM en andere functies voor communicatie op afstand om vier functies op afstand te bereiken, zoals signalering op afstand, meting op afstand, aanpassing op afstand en afstandsbediening.

◆ Gebruiksvoorwaarden

1. Omgevingstemperatuur: -30℃~+60℃;

2. Hoogte: ≤3000m;

3.Windsnelheid: ≤34m/s;

4. Verontreinigingsgraad: ≤IV.

5. Opslagtemperatuur: -40 ℃ ~ + 85 ℃.

◆ Belangrijkste technische parameters

NEE.	Artikelen	Eenheid	Waarde
1	nominale spanning	kV	40.5
2	1min stroomfrequentie bestand tegen spanning	kV	95
3	bliksemimpuls is bestand tegen spanning	kV	185
4	nominale frequentie	Hz	50
5	nominale stroom	A	630.1250, 1600
6	nominale kortsluitbreekstroom	kA	20, 25, 31,5
7	nominale kortsluitstroom (piek)	kA	50, 63, 80
8	nominale piek bestand tegen stroom	kA	50, 63, 80
9	4s zijn bestand tegen stroom	kA	20, 25, 31,5
10	nominale bedieningsvolgorde	S	O-0,1s-CO-3s-CO-6S-60s herstel
11	nominale kortsluitstroom-breekgetal	keer	30
12	mechanische levensduur	keer	10000
13	mechanisme stuurspanning	V	AC/DC220
14	secundair circuit 1min netfrequentie bestand tegen spanning	kV	2
15	vrije afstand tussen open contacten	mm	16±1
16	boven reizen	mm	4±0,5
17	openingssnelheid	mevrouw	1,4-1,8
18	sluitingssnelheid	mevrouw	0,4-0,8
19	contact sluiten bouncetijd	mevrouw	≤5
20	asynchronisme bij openen/sluiten in drie fasen	mevrouw	≤2
21	sluitingstijd	mevrouw	≤100
22	openingstijd	mevrouw	≤50
23	gewicht	kg	270
