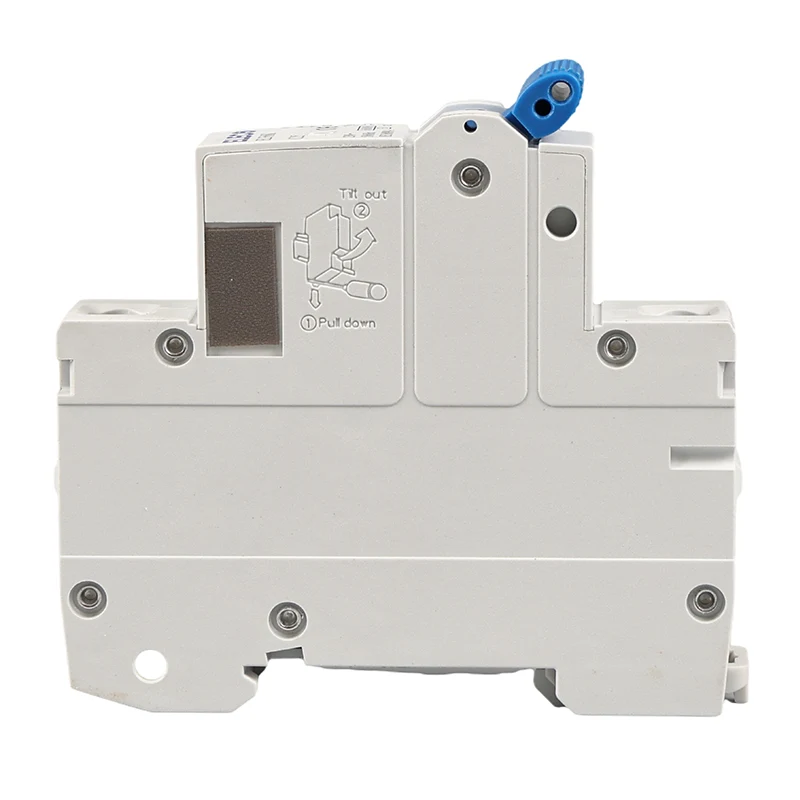

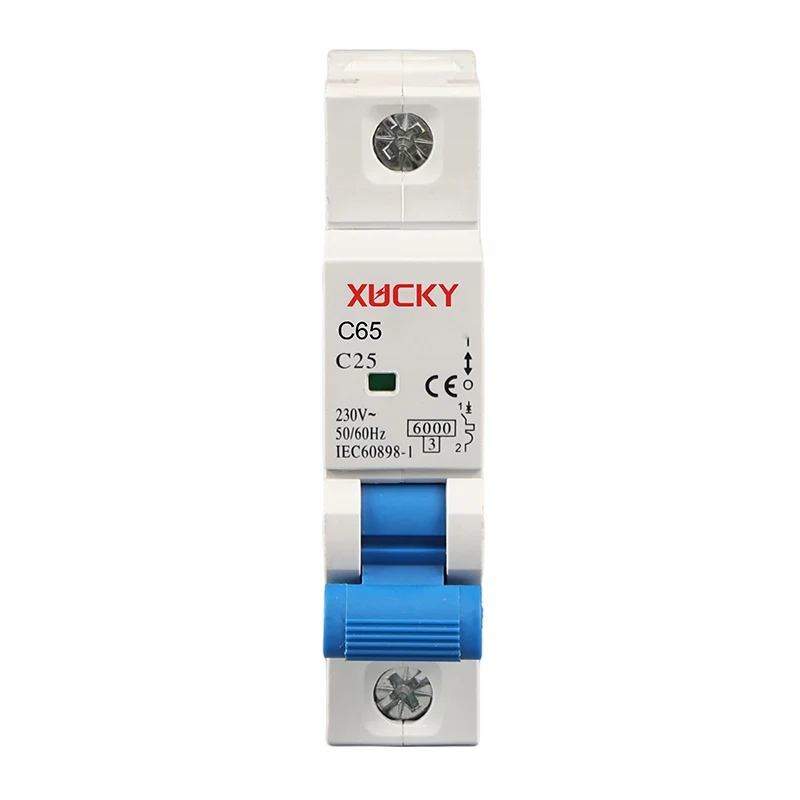

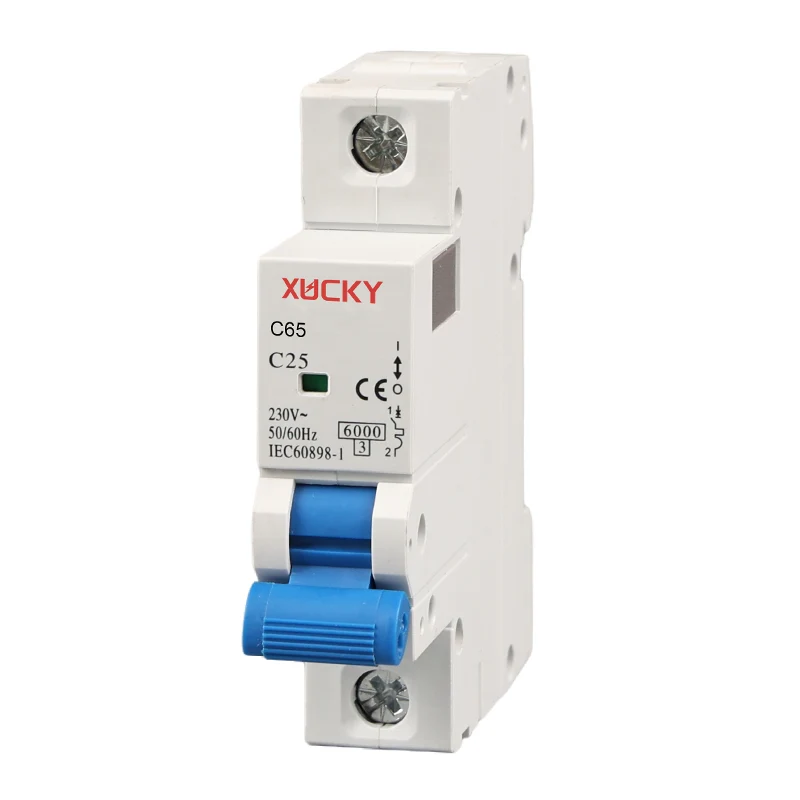

C65 6KA miniatuur stroomonderbreker (ook wel 6KA Household MCB genoemd, vergelijkbaar met CHINT NB1-63) wordt gebruikt voor het circuit van AC 50Hz, nominale spanning van 110V/230/400V, nominale stroom van 1A, 2A, 3A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 60A, 63A om overbelasting en kortsluiting te beschermen, evenals gebruik onder normale omstandigheden van de niet-frequente circuitconversie, kan ook worden gebruikt als scheidingsschakelaar voor het uitschakelcircuit om het circuit en de apparatuur te beschermen.
6KA miniatuurstroomonderbrekers (6KA Household MCB) worden gebruikt voor industriële, commerciële, hoogbouw en civiele woningen en andere plaatsen.
Voldoe aan de normen: GB10963.1, IEC60898-1.
|
Nominale stroom |
0,5A,1A,2A,3A,4A,5A,6A,10A,16A,25A,40A,50A,63A |
|
Polen |
1P.2P.3P,4P,1P+N,3P+N |
|
Nominale spanning Ue |
230V/400V |
|
Nominale impulsbestendigheidsspanning (1,2/50) Uimp |
6 kV |
|
Diëlektrische testspanning bij en Ind. Freq. Gedurende 1min |
6 kV |
|
Brekende indicatie |
Groen venster (niet verbonden), rood venster (gesloten) |
|
Beschermingsklasse |
IP20 |
|

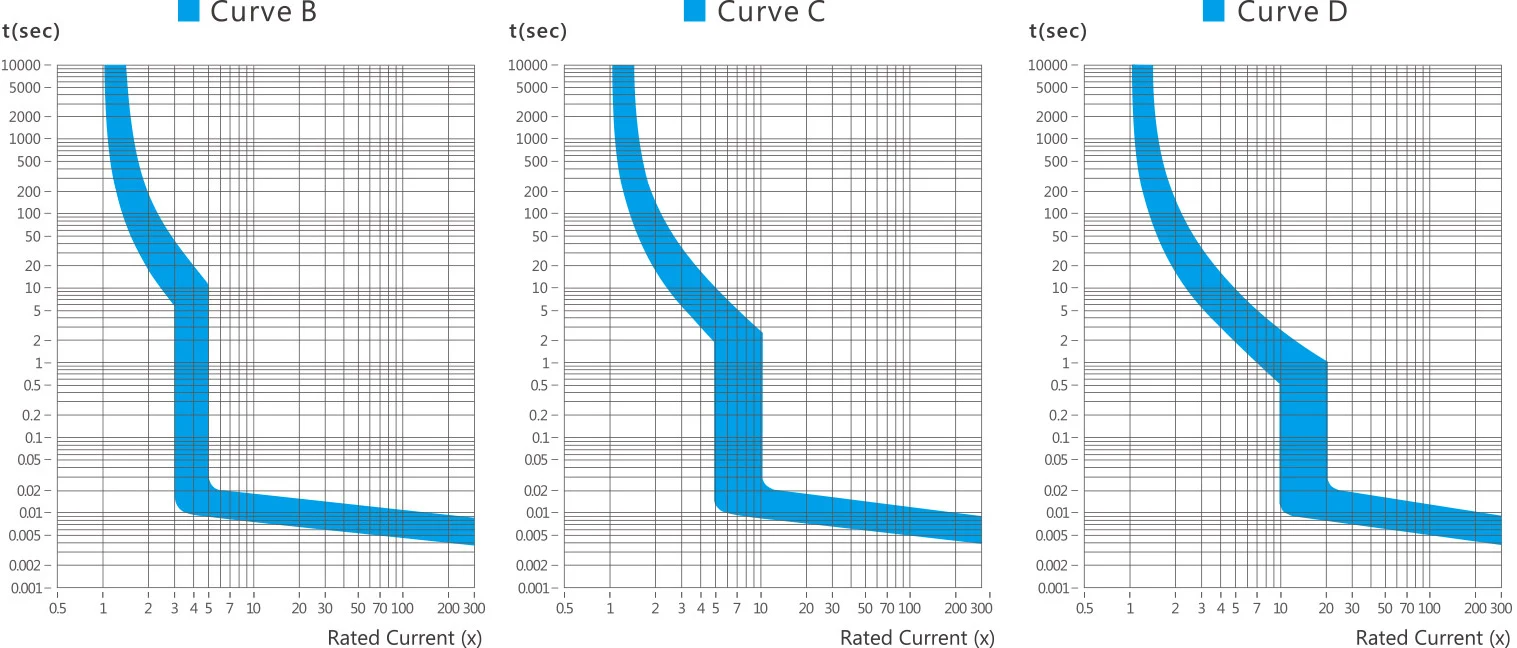

Thermo - Karakteristiek voor magnetische afgifte |
B-curve (3-5 inch), C-curve (5-10 inch), D-curve (10-14 inch) |
|
Elektrisch leven |
2000 |
|
Mechanische levensduur |
10000 |
|
Referentietemperatuur voor instelling van thermisch element |
30℃ |
|
Omgevingstemperatuur |
-5~+40℃ |
|
Terminalverbindingstype |
Phillips-schroeven |
|
Adapterkabel |
6-63A 1-25mm² 16-3AWG | 80-125A 8-35mm² 16-2AWG |
|
Aanhaalmoment |
3,0 N.M |
|
Combinatie met accessoires Hulpcontact |
|
|
Hulpcontact |
Ja |
|
Alarmcontact |
Ja |
|
Shunt-vrijgave |
Ja |
|
Onder spanningsvrijgave |
Ja |
Wanneer de omgevingstemperatuur geen benchmark van 30 graden is, is de referentiecorrectiefactor als volgt.
|
Omgevingstemperatuur |
-20℃ |
-10℃ |
0℃ |
10℃ |
20℃ |
30℃ |
40℃ |
50℃ |
60℃ |
|
Huidige correctiecoëfficiënt |
1.25 |
1.2 |
1.15 |
1.10 |
1.05 |
1.00 |
0.95 |
0.90 |
0.85 |
|
Nominale stroom |
Minimale adapterkoperdraad |
|
6A |
1MM² / 17AWG |
|
10A |
1,5MM² / 16AWG |
|
16A |
1,5MM² / 16AWG |
|
25A |
2,5MM² / 13AWG |
|
32A |
4MM² / 11AWG |
|
40A |
6MM² / 10AWG |
|
50A |
10MM² / 7AWG |
|
63A |
10MM² / 7AWG |
Voor de installatie wordt stalen montagerail van het type Th35-7.5 gebruikt.
