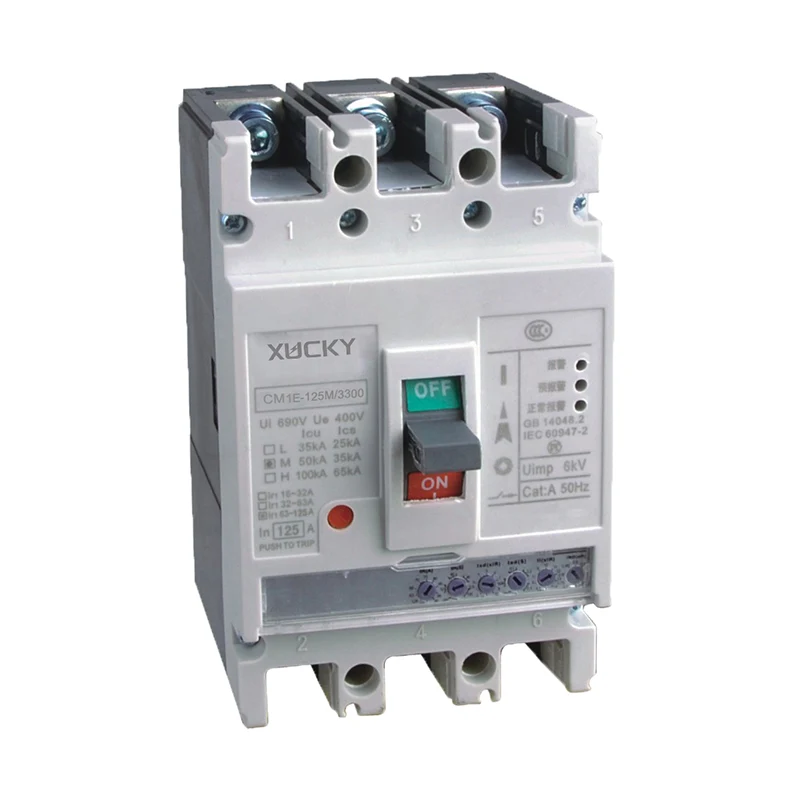

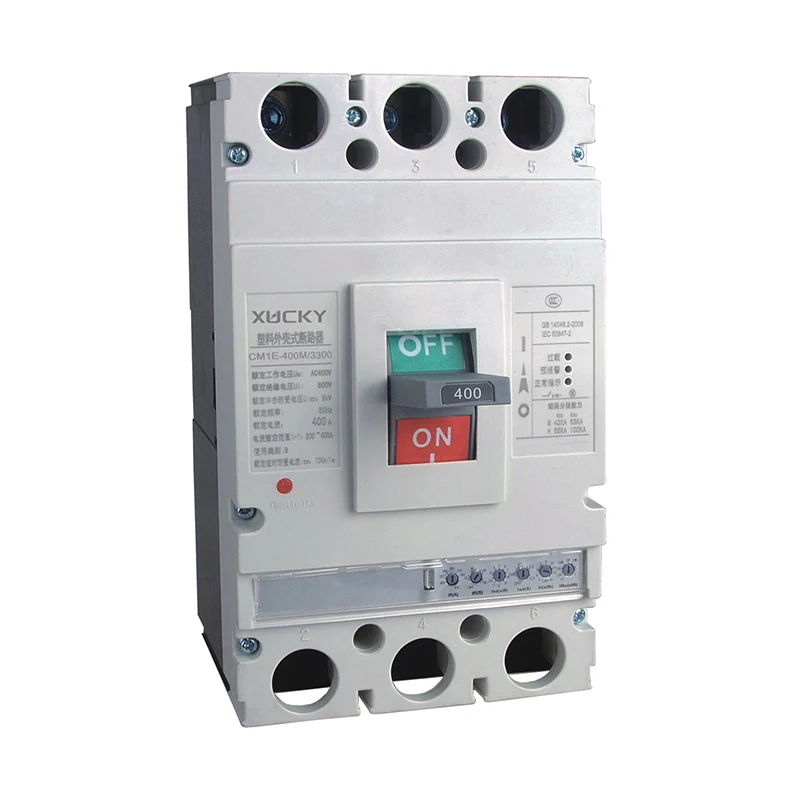

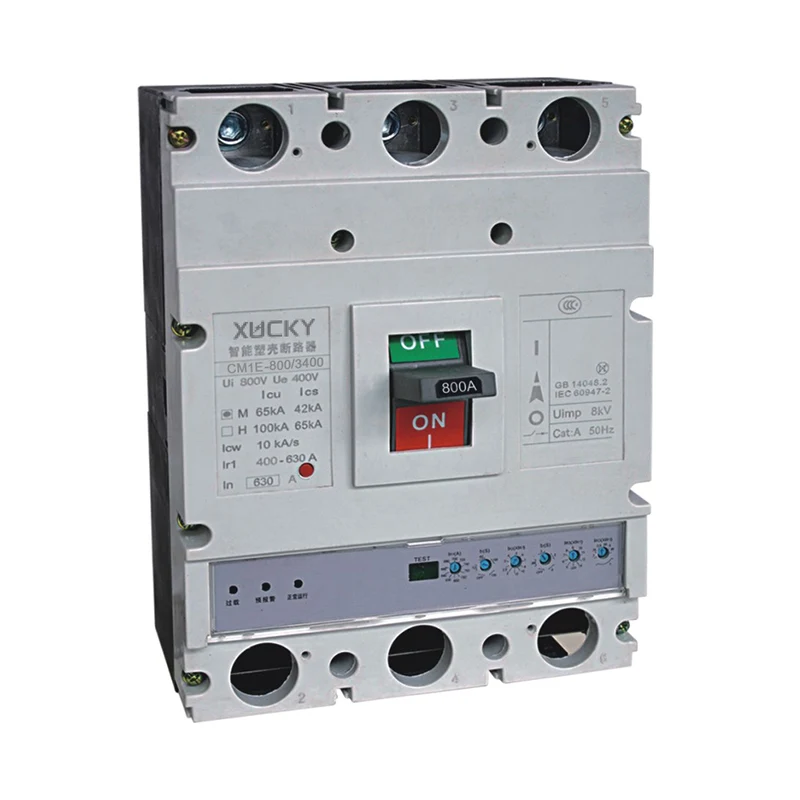

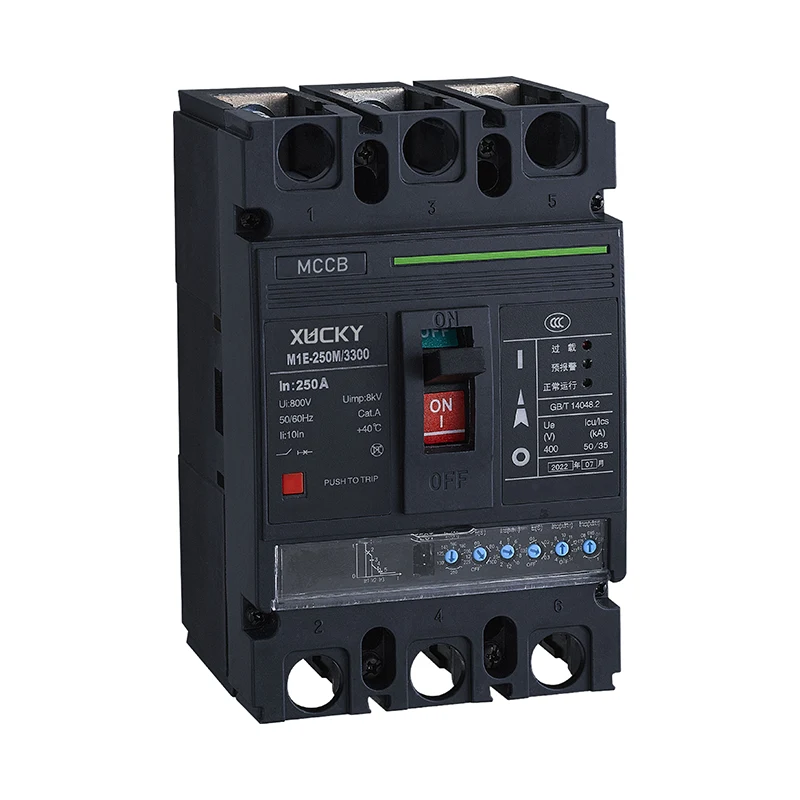

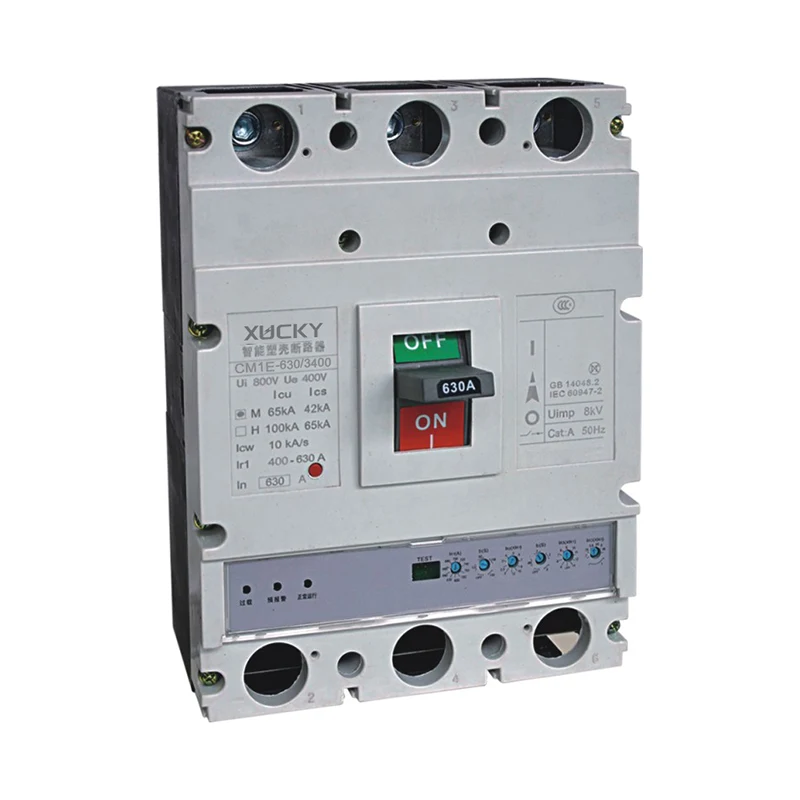

CM1E gevormde zaakstroomonderbreker

Toepassingscapaciteit

CM1E Laagspanningsstroom Verstelbare stroomonderbreker (hierna aangeduid als stroomonderbreker), heeft de stroomonderbreker klein formaat, hoog brekencapaciteit, korte boog, anti -trillingen. De nominale isolatiespanning is 800V, geschikt voor het distributienetwerk van AC 50Hz, nominale spanning AC400V, nominale stroom tot 1250A en lager, gebruikt om elektrische energie te verdelen en het circuit- en stroomapparatuur te beschermen tegen overbelasting, kortsluiting, onderbetaling en andere fouten. Het kan ook worden gebruikt voor de zeldzame conversie van de lijn en het zeldzame begin van de motor. De stroomonderbreker kan verticaal worden geïnstalleerd of horizontaal worden geïnstalleerd. De lage spanningsstroomonderbreker heeft een isolatiefunctie.

Hoofdkenmerken

CM1E instelbare elektronische gevormde kastbreekbraak heeft drie beveiligingsfunctie, de stroomonderbreker met gebruikscategorie B verbonden met ander kortsluitbeveiligingsapparaat in hetzelfde circuit is volledig optioneel onder kortsluitomstandigheden; Met vijf struikelfuncties kan de gebruiker de apparatuur instellen door de shunt -release volgens de laadstroom, wordt elektronische shuntafgifte aangedreven door stroomonderbreker zelf; Stroomsignaal en besturingsvermogen is van de circuitcircuittransformator geïnstalleerd in de stroomonderbreker; Met de release van de brandbeveiliging voor alarmerende maar niet trip, wanneer de laadstroom wordt overbelast, struikelt de stroomonderbreker niet en voert het passieve contact uit, het aan overeenstemming met het overeenkomstige alarmapparaat; De afmetingen en specificaties zijn dezelfde als die van CM1 MCCB, de installatie kan worden gewijzigd.

OPMERKING: In de instelling moet de wijzerplaatschakelaar op zijn plaats worden ingesteld!

Opmerking:

1. Pas de overbelasting Lange vertraging Actiestroom IR1, volgens de verschillende stroomonderbrekerstroom, kunnen 4-10 bestanden worden aangepast;

2. Pas lange vertragingsactietijd aan T1, 4 bestanden kunnen worden aangepast;

3. Pas kortstondige kortingsacties aan, 9-bestanden kunnen worden aangepast;

4. Pas korte vertragingsactietijd T2, 4 bestanden kunnen worden aangepast;

5. Pas kortsluitingst onmiddellijke actiestroom IR3-actie aan, 9 bestanden kunnen worden aangepast;

6. Pas Pre-Alarm Action Current IR0, 7 bestanden kunnen worden aangepast.

Hoofdtechnologieparameters

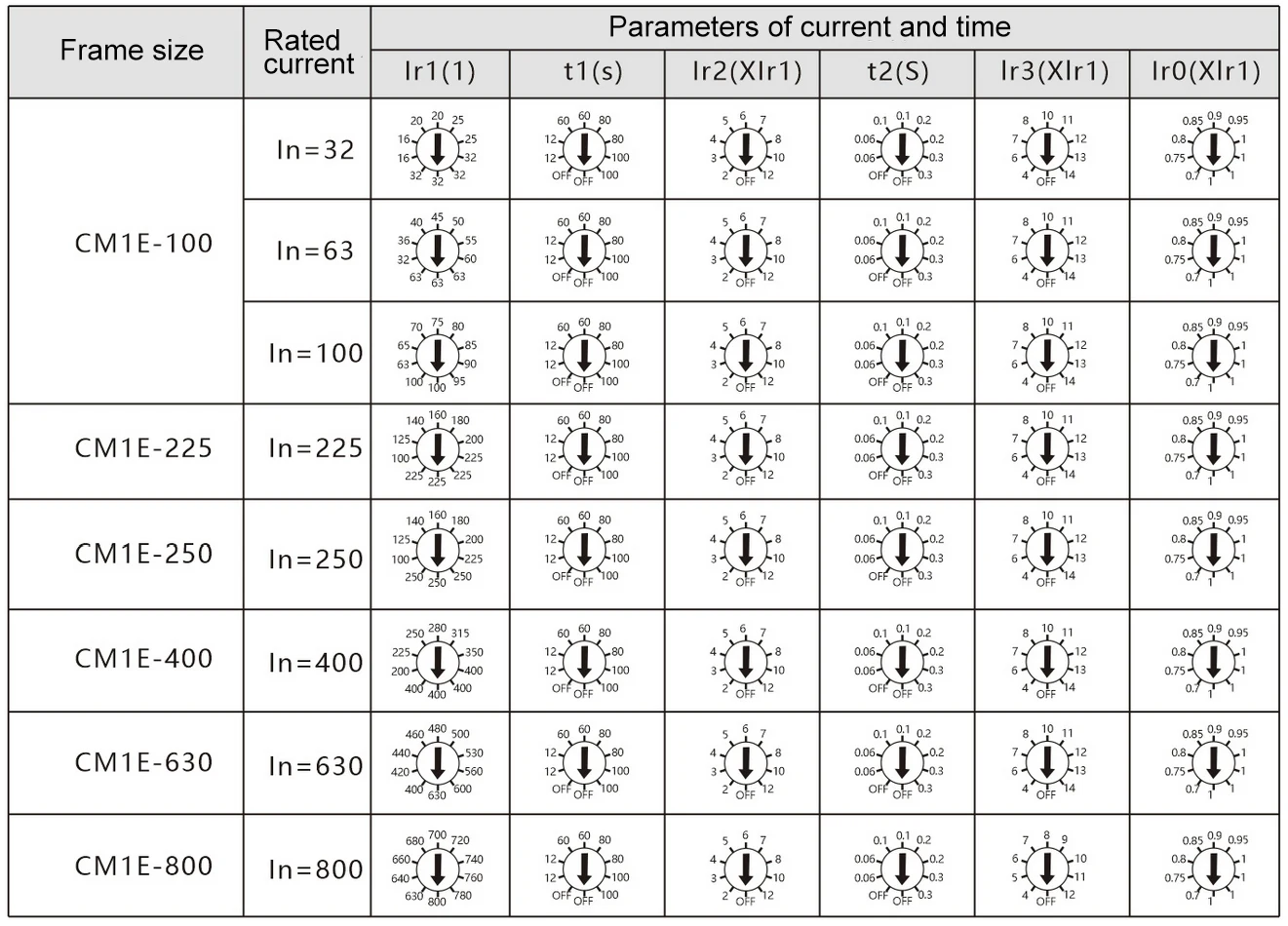

Het instellingsbereik van intelligente controller wordt in de tabel weergegeven

De belangrijkste technische gegevens van de stroomonderbreker worden weergegeven in tabel

Kenmerken van release

A. Kenmerken van elektrische reiseenheid

Met overbelaste lange-vertraging inverse tijd, kortsluiting met kortingsomgaande inverse tijd, kortsluiting met kortsluiting korte vertragingstijdslimiet, kortsluitingst onmiddellijke actie en andere beveiligingsfuncties, de beschermingskenmerken kunnen door de gebruikers worden ingesteld.

B. Overbelasting Lange vertraging Inverse Time Protection Action -kenmerken in tabel 4.

C. Kortcircuit kortstruikenbeveiliging Actie-kenmerken in tabel 5.

D. Kortsluiting van onmiddellijke beschermingsactiemannen in tabel 6.
