M1-2000 stroomonderbreker met gegoten behuizing

Toepassingsgebied

De nieuwe M1-2000 stroomonderbrekers met gegoten behuizing zijn modulair, intelligent, geminiaturiseerd, eenvoudig te installeren, veranderconcepten, modulaire intelligente controllers, met communicatie- en meetfuncties, nieuwe modulaire handmatige mechanismen en een nieuw modulair elektrisch mechanisme, het elektrische kernmechanisme is hetzelfde framemechanisme dat honderdduizenden strikte marktbeoordelingen en praktische toepassingen heeft doorstaan. Het contactsysteem heeft geen dwarsdoorsnede van het inkomende uiteinde naar het uitgaande uiteinde, waardoor een betere breuk wordt bereikt en op korte termijn bestand is tegen stroom en temperatuur. De boogbluskamer maakt gebruik van ladderrooster met hoge dichtheid en dubbele boogbluskamercontroletechnologie om de betrouwbaarheid van huidige breuk.

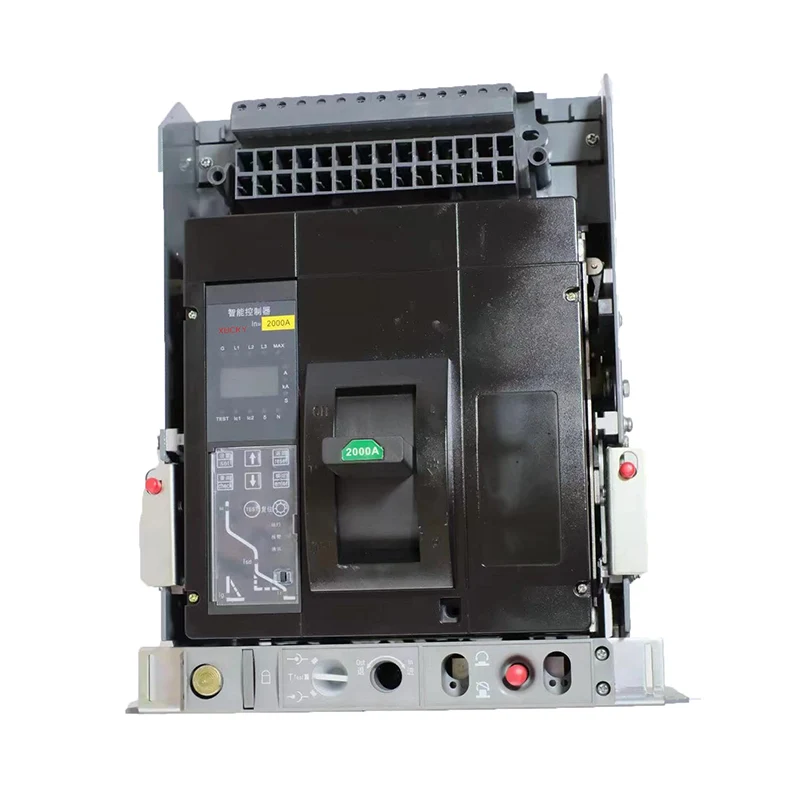

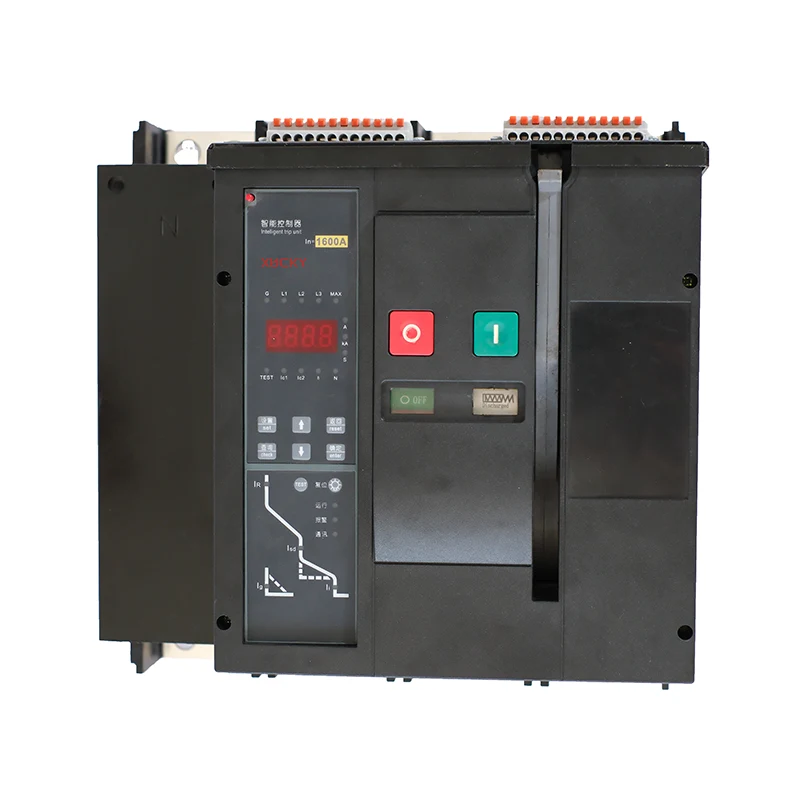

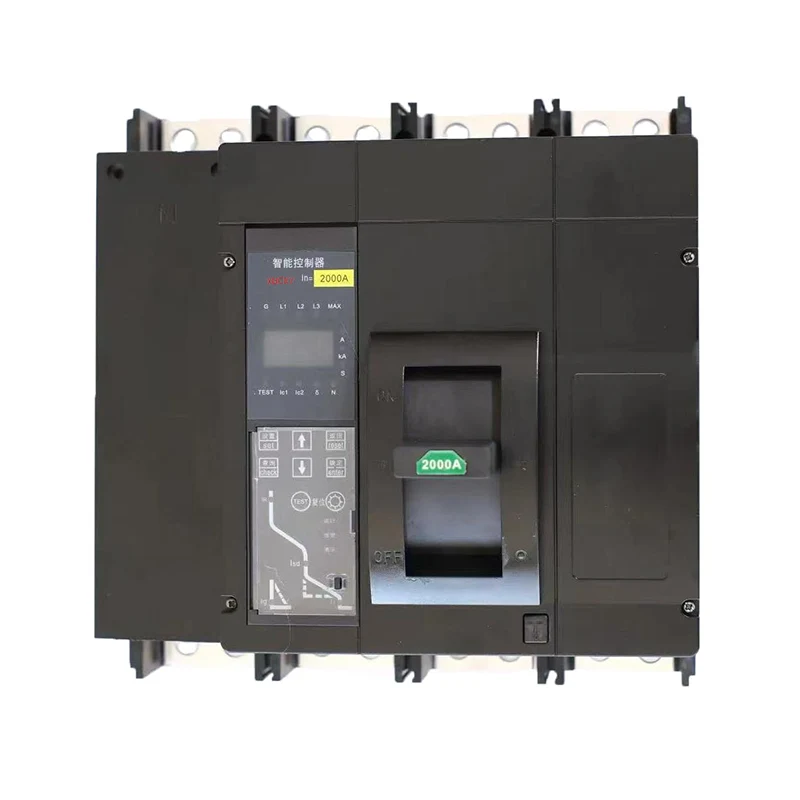

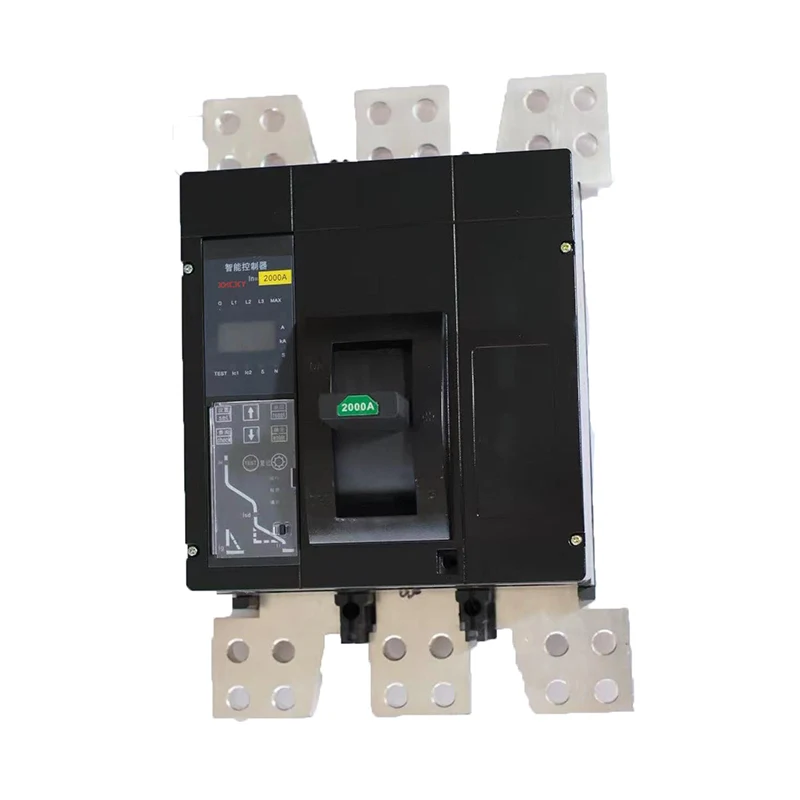

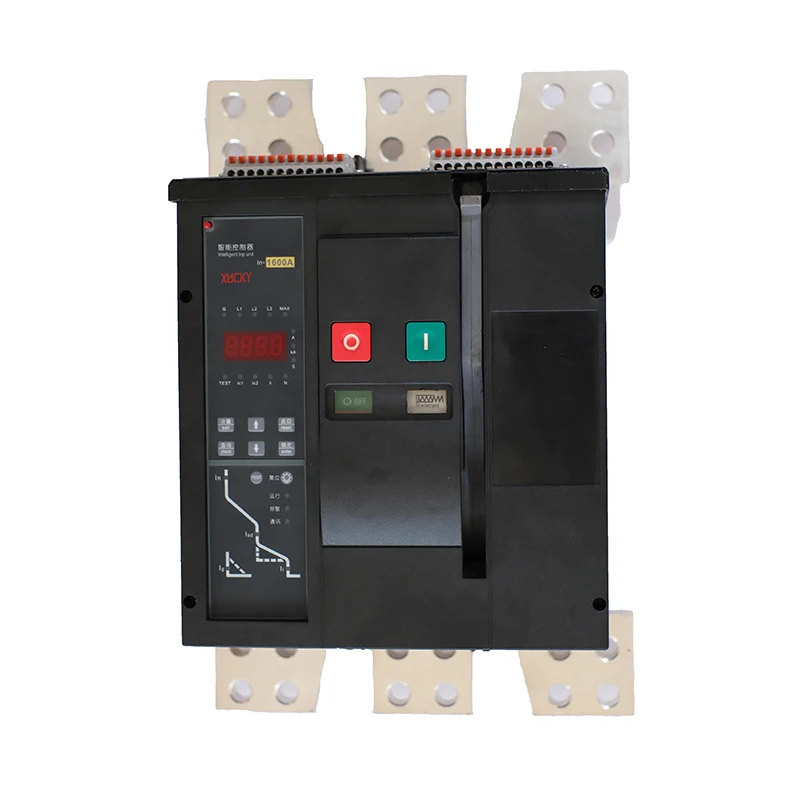

Installatiemethode schakelaar: vast en ladetype. M1E-2000A-serie Stroomonderbreker met gegoten behuizing (hierna stroomonderbreker genoemd), nominale isolatiespanning is 1000V, geschikt voor AC50Hz/60Hz, nominale werkspanning AC380/400/4 15V, AC500V, AC660/690V, AC800V, nominale werkstroomIn

800A, 1000A, 1250A, 1600A, 2000A circuits, het wordt gebruikt om elektrische energie te distribueren. Naast overbelasting lange vertraging omgekeerde tijdslimiet en kortsluiting kortsluitingVertraging met vaste tijdslimiet, kortsluiting kortsluiting omgekeerde tijdslimiet, kortsluiting onmiddellijk, aarding, overbelasting en alarm, alarm non-trip functie, die de lijn en voeding kan beschermen De apparatuur is niet alleen beschadigd, maar heeft ook de mogelijkheid om de stroom, spanning, kracht, elektrische energie, frequentie, enz. van het product terug te koppelen naar de hostcomputer of andere beheersystemen voor energie-efficiëntie. Informatie zoals levensduur, opening en sluitingsstatus, nummer van activiteiten enz. kunnen worden gebruikt om stroomonderbrekers te detecteren en te bewaken, de exploitatie- en onderhoudskosten van het elektriciteitsnet te verlagen en informatie voor de toekomst te verschaffen. Energie-efficiëntiesystemen leveren de nodige gegevens.

M1Z-2000-serie Stroomonderbreker met gegoten behuizing (hierna stroomonderbreker genoemd), nominale isolatiespanning is 1200 V, geschikt voor nominaal bedrijf Spanning DC500V (2P-serieaansluiting), DC600V (2P-serieaansluiting), DC750V (3P-serieaansluiting), DC 1000V (4P-serieaansluiting), DC1200V (4PSerie), gebruikt om elektrische energie te distribueren in circuits met een nominale bedrijfsstroom van 800A, 1000A, 1250A, 1500A, 1 600A en 2000A. Tegelijkertijd beschermt het lijnen en stroomapparatuur tegen overbelasting, kortsluiting en onderspanning (met onderspanningsvrijgave).

Bij de isolatiefunctie is het bijbehorende symbool:

FX-voldoen aan normen: IEC60947-2.

Model en betekenis

Belangrijkste technische parameters

Werkomgeving

1) Omgevingsluchttemperatuur: -35C ~ +70°C (ETC-producten: -309C ~ +70°C); de gemiddelde waarde over 24 uur bedraagt ​​niet meer dan +35°C;

2) Opslagomgeving: - 40°C tot +75C;

3) Hoogte: ≤2000m;

4) Atmosferische omstandigheden: omgevingsluchttemperatuur is +40° C, relatieve vochtigheid 95%;

5) Vervuilingsniveau: niveau 3;

6) Beschermingsniveau: IP20;

7) Installatiecategorie: hoofdstroomcircuit en onderspanningsafschakelspoel: installatiecategorie II; hulpcircuit en stuurcircuit; installatiecategorie II;

Opmerking: De uitschakelparameters van de DAM1-2000 en DAM1Z-2000 gegoten stroomonderbrekers worden ingesteld volgens

tot een omgevingstemperatuur van + 40°C. Wanneer de omgevingstemperatuur tussen +409C en +70°C ligt, moet de gebruiker een lagere classificatie gebruiken voor gebruik. Voor de reductiefactor, zie "Tabel reductiecoëfficiënten producttemperatuurverandering".

Beschrijving van overbelastingskarakteristieken

De controller biedt 6 optionele overbelastingscurveformules.

Gebruiksaanwijzing

1. Beschrijving van parameters weergegeven in het ampèremetervenster

Wanneer het "%"-lampje brandt, is de weergegeven waarde de contactslijtagewaarde.

Wanneer het lampje "X 10" brandt, is de kleinere waarde het aantal openings- en sluitingsoperaties van de stroomonderbreker.

" δ", "%" en "L1/L2/L3" lichten tegelijkertijd op en de weergegeven waarde is de onbalanssnelheid van de overeenkomstige fase.

De lampjes "If" en "A/KA" gaan tegelijkertijd branden en de weergegeven waarde is de aardstroom.

De lampjes "L1/L2/L3" en "A/KA" lichten tegelijkertijd op en de weergegeven waarde is de overeenkomstige fasestroom.

De lampjes "N" en "A/KA" gaan tegelijkertijd branden en de weergegeven waarde is de N-fasestroom.

Het 'A/KA'-lampje knippert om KA aan te geven en blijft branden om A aan te geven.

2. Parameterbeschrijving weergegeven in het voltmetervenster

Elk van de lampjes "U1, U2, U3" en het lampje "V" branden tegelijkertijd, wat respectievelijk de driefasige lijnspanning aangeeft.

Eén van de lampjes "U1, U2, U3" en de drie lampjes "UN" en "V" branden tegelijkertijd, wat de overeenkomstige fasespanning aangeeft

Het "HZ"-lampje gaat branden om de frequentie aan te geven. Als er geen spanning is aangesloten, is de standaardwaarde 50 Hz.

Het brandende "COS"-lampje geeft de arbeidsfactor aan.

Het brandende "KW"-lampje geeft het actieve vermogen aan.

Het "KW"-lampje knippert om aan te geven dat er actief wordt opgeladen, en de eenheid is kilowattuur.

3. Zelfdiagnose van foutidentificatie

Wanneer het "T"-lampje op het bedieningspaneel gaat branden, betekent dit dat er een zelfdiagnosefout is. Druk op de OK-toets om de foutcode weer te geven.

Als de fout is verholpen, drukt u op de return-toets om het zelfdiagnostische foutlampje “T” te wissen en terug te keren naar de normale status; als er meerdere diagnostische fouten zijn, drukt u op de toetsen ▲en▼om door de foutcodes te bladeren. is als volgt:

Zoals weergegeven op het bedieningspaneel heeft de controller tijdens bedrijf de volgende verschillende statussen;

1. Instellingsstatus: het lampje "Instelling" brandt altijd en de instelwaarden van verschillende beveiligingskenmerken kunnen worden bekeken of gewijzigd.

2. Status van query: het lampje "Query" brandt altijd en historische foutinformatie kan worden bekeken.

3. Teststatus: het "test"-lampje brandt altijd en de triptest kan worden uitgevoerd.

4. Foutstatus: het "fout"-lampje brandt altijd en geeft het fouttype aan, en de foutstroom en -tijd worden in een lus weergegeven.

5. Alarmstatus: het "Alarm"-lampje knippert, wat aangeeft dat er sprake is van een foutvertraging.

6. Opslagstatus: Het "opslag"-lampje knippert één keer, wat aangeeft dat er een gegevenswijziging heeft plaatsgevonden.

7. Zelfdiagnosestatus: het "T"-lampje brandt, wat aangeeft dat de controller een zelfdiagnosefout heeft.

8. Communicatiestatus: alleen het H-type heeft dit. De "Tx, TR"-lampjes knipperen om aan te geven dat er gegevensoverdracht plaatsvindt.

Waarde instellen

Door de functie, ▲,▼, OK, return en andere toetsen op het bedieningspaneel te bedienen, kunnen instellings-, opvraag- en testfuncties worden gerealiseerd. Druk op de functietoets om door drie statussen te bladeren: instellen, opvragen en testen; druk op de▲en▼toetsen om functie-items te selecteren of parameterwaarden te verhogen of te verlagen; druk op de OK-toets om de functiestatus te openen of de gewijzigde gegevens op te slaan; druk op de return-toets om terug te keren naar de vorige pagina. Niveau 1 operatie. De verschillende instellingen voor de beveiligingskarakteristieken moeten ervoor zorgen dat I.>I.>lg. en het wordt aanbevolen dat lLc1 > ILc2. De bedieningsstappen zijn als volgt:

Stap 1: Druk op de functietoets totdat het lampje "Instellingen" knippert en druk nogmaals op de OK-toets. Op dit moment knippert het lampje "Instellingen" nog steeds en is er een bepaalde beschermingscategorie. Het lampje brandt, wat aangeeft dat het de instellingsstatus van de instelwaarde heeft bereikt.

Stap 2: Druk op de toetsen ▲en▼om door de oorspronkelijke instellingsgegevens van verschillende instelwaarden te bladeren. Als u een bepaalde instelwaarde wilt wijzigen, drukt u op de OK-toets. Op dit moment brandt het lampje "Set" altijd. Gebruik de ▲en▼toetsen om aan te passen totdat de gewenste waarde is bereikt. Druk op de OK-toets. Het lampje "Opslaan" gaat één keer branden, wat aangeeft dat de wijziging is opgeslagen.Gewijzigde gegevens. Druk op de Return-toets om de wijziging van de instelwaarde te verlaten.

Stap 3: Herhaal stap 2 totdat alle instelwaarden zijn gewijzigd. Druk op de Return-toets om de instelfunctie te verlaten.

Wanneer u de instelwaarden van verschillende beveiligingskenmerken wijzigt, raadpleeg dan de volgende twee tabellen:

Instructies voor gebruik van accessoires

Verbinding

1) Bedradingsschema van het hoofdcircuit van het product

Bedradingsschema hoofdcircuit van AC-producten (M1 -2000,M1E-2000)

2) Bedradingsschema hoofdcircuit DC-product (M1Z-2000).

3) Referentiedwarsdoorsnede van de aansluitdraad

Algemene afmetingen en installatiematen

 Installatieafmetingen type M1- 1 600

M1- 1 600/2P installatieafmetingen

M1- 1 600/3P installatieafmetingen

M1- 1600/4P installatieafmetingen

 Installatieafmetingen type M1-2000

4) Productafmetingen voor bedrading op het achterpaneel

a) Productafmetingen van horizontale bedrading op het achterpaneel (R1)

Opmerking: Maattoleranties die niet zijn vermeld, zijn in overeenstemming met de GB/T 1804-c-norm.

b) Productafmetingen van verticale bedrading (R2) achter de printplaat

4P

Opmerking: Maattoleranties die niet zijn vermeld, zijn in overeenstemming met de GB/T 1 804-C-norm.

 Inbouwafmetingen ladepaneel achteraan (elektrisch)

 Afmetingen voor installatie aan de achterkant

 Afmetingen montagegat voor montage op basisplaat

Opmerking: X-X, Y-Y in de afbeelding zijn de middelpunten van de driepolige stroomonderbreker; Maattoleranties die niet zijn vermeld, zijn in overeenstemming met de GB/T 1 804-C-norm.

 Veilige afstand

De minimale veilige afstand tussen de stroomonderbreker en het boven-, onder-, zij- en voorpaneel wanneer geïnstalleerd, wordt weergegeven in de onderstaande afbeelding.
