NDM1 stroomonderbreker met gegoten behuizing

Toepassingsgebied

XUCKY NDM1 gegoten stroomonderbreker (NDM1, hierna MCCB genoemd), zijn nieuwe stroomonderbrekers die door het bedrijf zijn ontworpen en ontwikkeld met behulp van internationale geavanceerde technologie. De stroomonderbrekers hebben de volgende kenmerken: compact formaat, hoog breekvermogen, korte boogoverafstand en schokbestendig, het zijn ideale producten die worden toegepast op land of schepen. De nominale isolatiespanning van de stroomonderbreker is 800V (500V voor NDM1-63), deze is geschikt voor het distributienetwerk van AC 50Hz / 60Hz, nominale werkspanning van 690V en nominale stroom van 1250A, om stroom te verdelen en circuit en stroom te beschermen apparatuur tegen beschadiging veroorzaakt door overbelasting, kortsluiting, onderspanning en andere fouten. Ook ter bescherming van niet-frequente conversie van de circuits en onregelmatige start van de motor en overbelasting, kortsluiting, onderspanning. De NDM1-stroomonderbreker kan verticaal (rechtop) of horizontaal (dwars) worden gemonteerd.

NDM1 MCCB is geschikt voor isolatie en het symbool is " ".

NDM1 stroomonderbreker met gegoten behuizing voldoet aan de norm: GB14048.2 "laagspanningsschakelapparatuur en besturingsapparatuur, deel 2: stroomonderbrekers."

Model en betekenis

Opmerking:

Volgens de paal classificeert het vier typen:

Type A: N-pool zonder overstroom-ontgrendelingscomponenten, en N-pool is altijd verbonden geweest en werkt niet samen met de andere drie polen om aan of uit te zetten;

B-type: N-pool zonder overstroom-ontgrendelingscomponenten, en N-pool kan werken met andere drie polen (N-pool inschakelen vóór uitschakelen);

Type C: N-pool vast met overstroom-ontgrendelingscomponenten, en N-pool kan werken met andere drie polen (N-pool inschakelen vóór uitschakelen);

D-type: N-pool vast met overstroom-ontgrendelingscomponenten, en N-pool is altijd verbonden geweest en werkt niet met andere drie polen om in of uit te schakelen.

Vermogensschakelaar voor distributie zonder code, vermogenschakelaar voor motorbeveiliging met 2

Geen code voor directe bediening met handgreep; P voor elektrische bediening; Z voor draaigreep.

Classificatie volgens nominale stroom van overstroomafgifte:

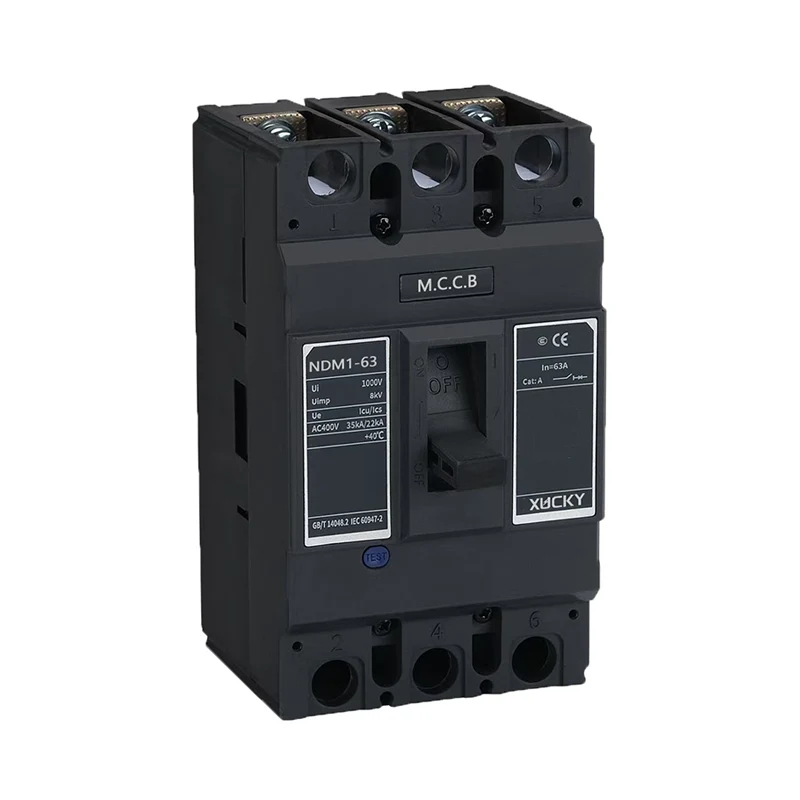

NDM1-63 MCCB heeft negen: 6,10,16,20,25,32,40,50,63 A;

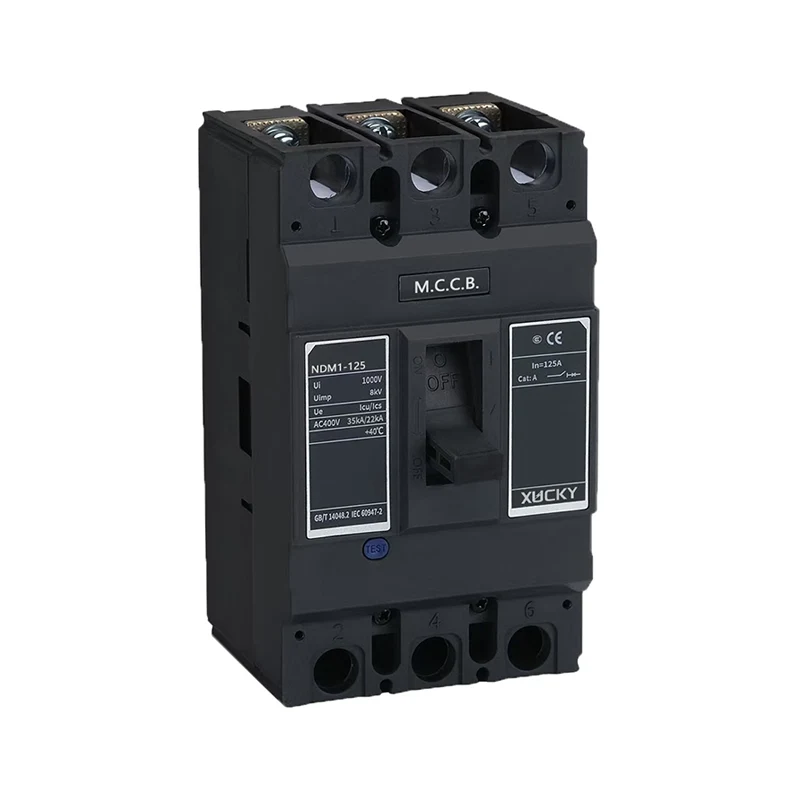

NDM1-125 MCCB heeft elf: 16,20,25,32,40,50,63,80,100,125 A;

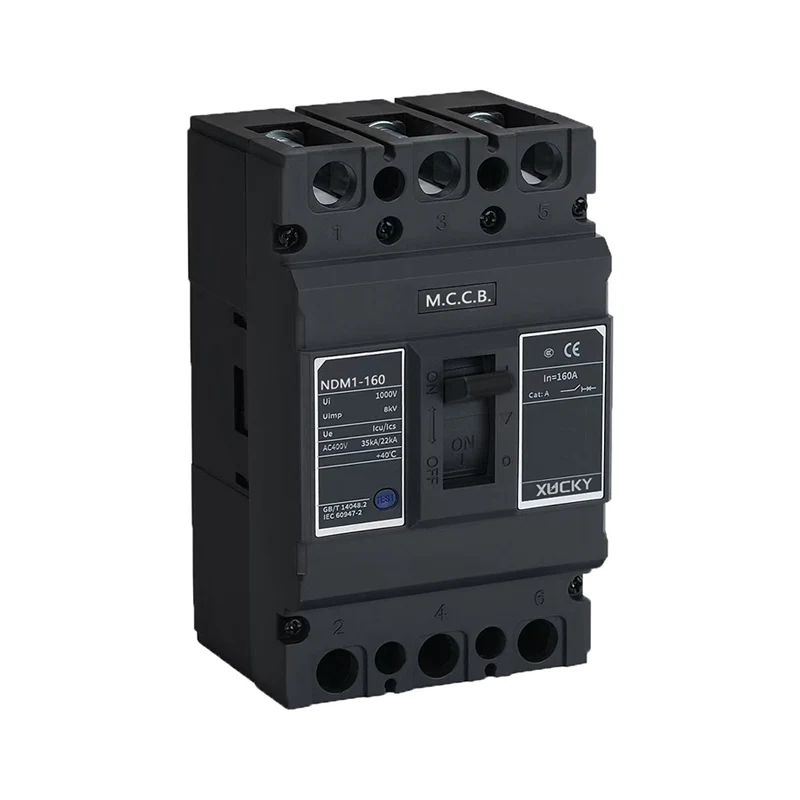

NDM1-160 MCCB heeft negen: 32,40,50,63,80,100,125,160 A;

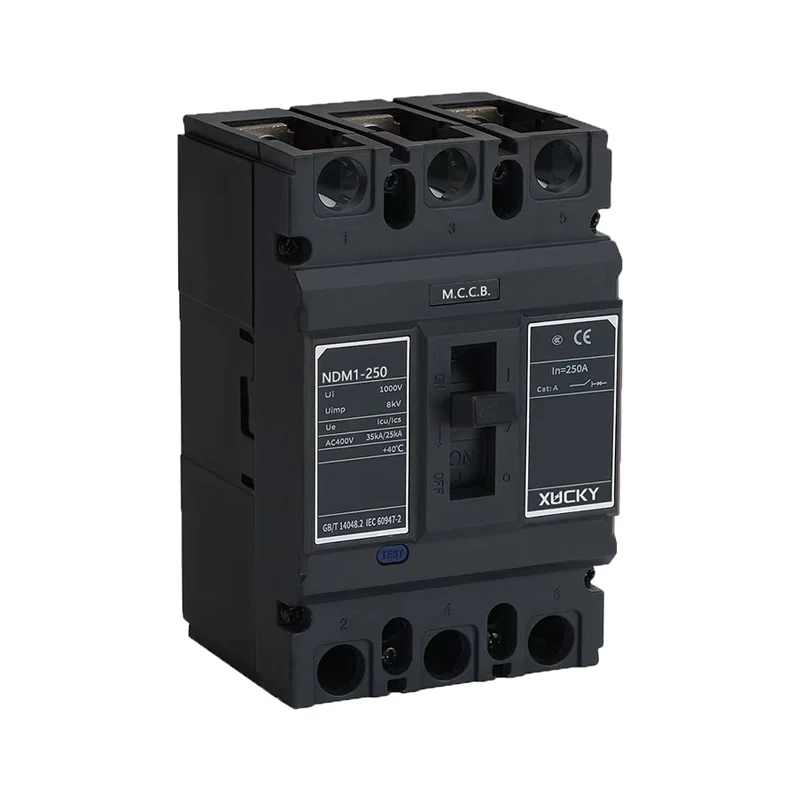

NDM1-250 MCCB heeft er zeven: 125.140.160.180.200.225.250 A;

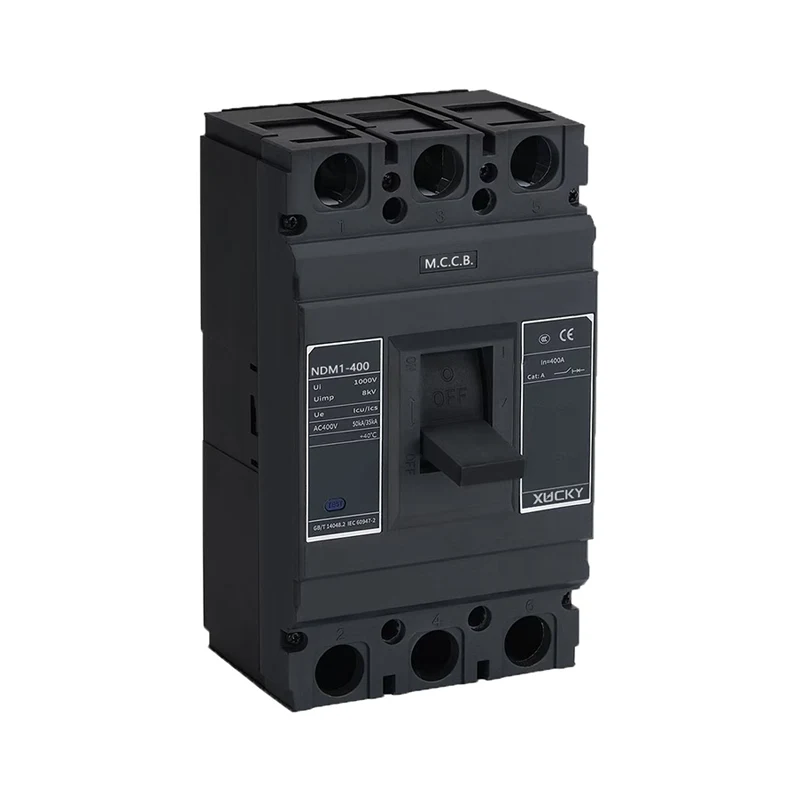

NDM1-400 MCCB heeft er vijf: 225.250.315.350.400 A;

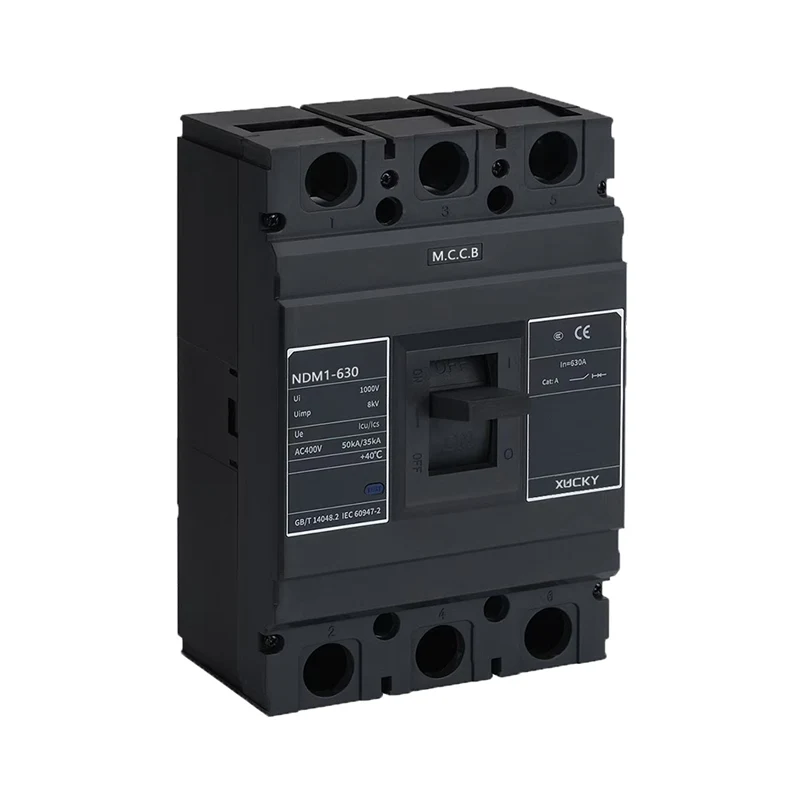

NDM1-630 MCCB heeft er drie: 400.500.630 A;

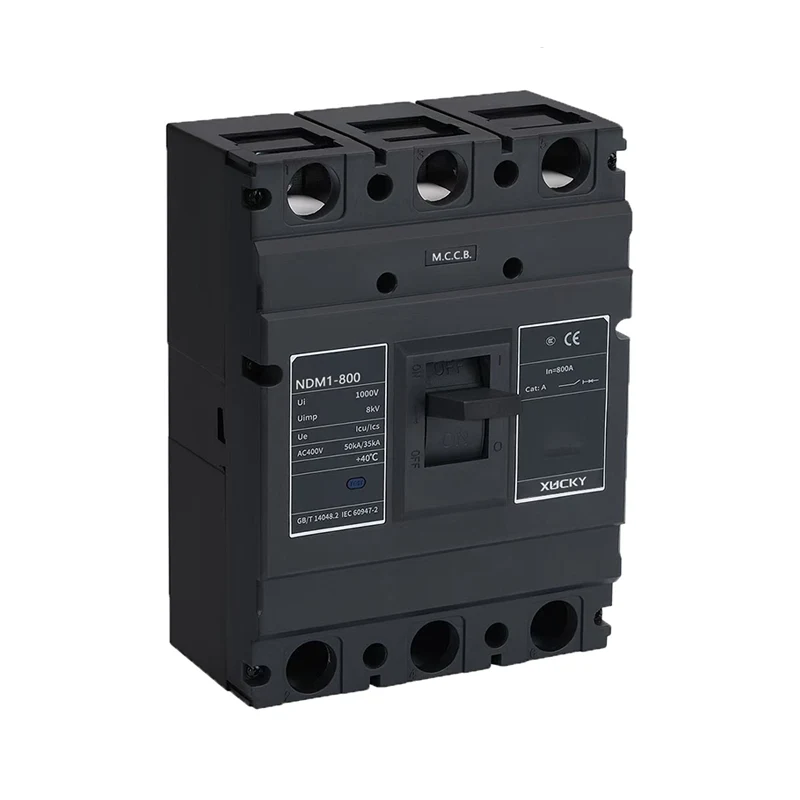

NDM1-800 MCCB heeft er drie: 630.700.800A;

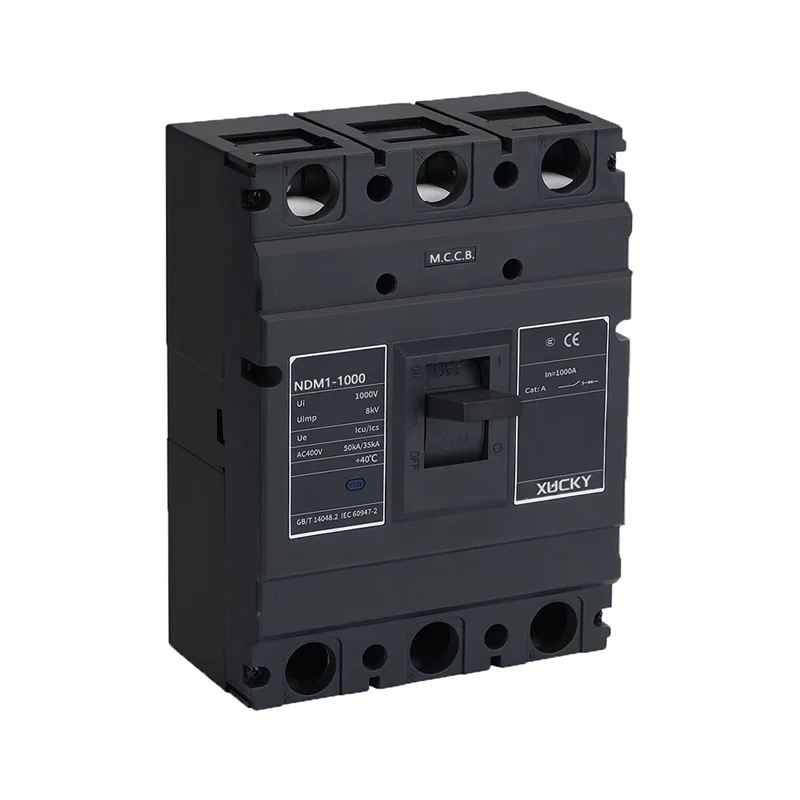

NDM1-1000 MCCB heeft er twee: 800.1000A.

Opmerking: 6A heeft alleen een elektromagnetisch (onmiddellijk) type, dit zijn geen aanbevolen specificaties.

Volgens de bedradingsmethode: bedrading aan de voorkant van het bord, bedrading aan de achterkant van het bord, insteektype van het bord.

Volgens overstroom-afgiftepatroon: thermodynamisch-elektromagnetisch (dubbel) type, elektromagnetisch (onmiddellijk) type.

Afhankelijk van de outfit zijn er twee soorten: met of zonder outfit.

De outfit omvat binnenaccessoires en buitenaccessoires: de binnenaccessoires hebben een shunt-uitschakeling, onderspanningsafschakelspoel, hulpcontact en alarmcontact. De externe accessoires zijn het bedieningsmechanisme met draaihendel, een elektrisch aangedreven bedieningsmechanisme, enzovoort.

Volgens het breekvermogen: L-standaard breektype; M-tweede hoog brekend type; H-hoog brekend type

Normale bedrijfsomstandigheden

■ Omgevingsluchttemperatuur: -5℃~+40℃, en de gemiddelde temperatuur in 24 uur is lager dan +35℃.

■ Hoogte: De hoogte van de installatielocatie bedraagt ​​niet meer dan 2000 meter.

■ Atmosferische omstandigheden: de relatieve luchtvochtigheid bij de hoogste temperatuur +40℃ is niet meer dan 50%; Bij lage temperaturen kan een hogere relatieve luchtvochtigheid optreden. De maximale gemiddelde relatieve vochtigheid is 90%, terwijl de gemiddelde maandelijkse minimumtemperatuur +25℃ is, en houd rekening met de temperatuurveranderingen in het product op het oppervlak van de gel.

■ Vervuilingsgraad: 3.

Belangrijkste technische parameters

Belangrijkste technische index

1, onmiddellijke actie karakteristieke instelwaarde van de stroomonderbreker voor distributie is 10In ± 20%, NDM1-1000 is 7In ± 20%; De instelwaarde van de onmiddellijke actiekarakteristiek van de stroomonderbreker voor motorbeveiliging is 12In ± 20%.

2, De nominale waarde van de stroomonderbreker in Tabel 2.

3, bij een omgevingstemperatuur van +40 ℃, de stroomonderbreker voor de vrijgave van de distributie-overstroomkarakteristieken weergegeven in Tabel 3, de stroomonderbreker voor de motorbeveiliging overstroom-vrijgavekarakteristieken weergegeven in Tabel 4.

Kenmerken van de omgekeerde tijdonderbrekende werking van stroomonderbrekers, overstroomvrijgave voor stroomverdeling wanneer elke pool tegelijkertijd is ingeschakeld

De instelwaarde van de onmiddellijke actiekarakteristiek van de stroomonderbreker voor distributie is 10In ± 20%, en de instelwaarde van de onmiddellijke actiekarakteristiek van de stroomonderbreker voor motorbeveiliging is 12 In ± 20%.

Kenmerken van de omgekeerde tijdonderbrekende werking van stroomonderbrekers overstroomvrijgave voor motorbeveiliging wanneer elke pool tegelijkertijd is ingeschakeld

Tabel met deratingfactoren van temperatuurveranderingen

Overzicht en installatieafmetingen

NDM1-63, 125, 1 60, 250 Overzicht en installatieafmetingen van bedrading vóór het bord

NDM1-400, 630, 800, 1000 Overzicht en installatieafmetingen van bedrading voor het bord

Accessoires voor stroomonderbrekers

1. Intern accessoire van stroomonderbrekers

1.1 Shuntvrijgave

Nominale voedingsspanning van de shuntuitschakeling: AC50Hz, 230V, 400; DC110V, 220V, 24V; Wanneer deze tussen 70% en 110% ligt, kan de stroomonderbreker op betrouwbare wijze worden onderbroken.

Wanneer de nominale stuurvoedingsspanning van de shuntlosser DC24V bedraagt, moet de maximale lengte van de koperdraad aan de volgende vereisten voldoen

Als niet aan de vereisten van de bovenstaande tabel wordt voldaan, wordt aanbevolen om het regelcircuit voor de vrijgave van de shunt te ontwerpen met behulp van de volgende afbeelding

1.2 Onderspanningsvrijgave

Wanneer de voedingsspanning daalt tot een nominale spanning van 70% tot 35% van het bereik, zal de onderspanningsvrijgavestroomonderbreker betrouwbaar breken; wanneer de voedingsspanning lager is dan de nominale spanning, onderspanningsvrijgave 35%, onderspanningsvrijgave om te voorkomen dat de stroomonderbreker wordt gesloten; wanneer de voedingsspanning hoger is dan 85% van de nominale spanning van de onderspanningsafschakelspoel, zorgt de onderspanningsafschakelspoel ervoor dat de stroomonderbreker gesloten wordt. De onderspanningsafschakelapparaten hebben een vermogen van AC50Hz, 230V, 400V.

Speciale opmerking: de stroomonderbreker met onderspanningsvrijgave, alleen in de onderspanning met nominale spanning, die normaal kan openen en sluiten.

1.3 Speciale release voor prepaidmeters

De nominale bedrijfsspanning Ue van de speciale release van de voorafbetaalde meter is AC230/50Hz, deze kan normaal werken in het bereik van (65% ~ 110%) Ue. Wanneer de Ctrl wordt uitgeschakeld, zal de stroomonderbreker 0,5s ~ 2s vertragen voordat hij wordt geopend. Bedradingsschema van speciale release van de prepaidmeter

1.4 De nominale waarde van hulpcontacten en alarmcontacten in Tabel 5

A. Hulpcontact

B. Alarmcontact

Alarmcontacten werken niet wanneer de stroomonderbreker normaal opent en sluit. Alarmcontacten schakelen alleen tussen normaal openen en normaal sluiten na een vrije uitschakeling of foutuitschakeling.

2. Extern accessoire voor stroomonderbrekers

2.1 Motorbedieningsmechanisme. De nominale waarde en code worden weergegeven in Tabel 6.

OPMERKING: Na het uitschakelen van de stroomonderbreker met elektrisch bedieningsmechanisme moet het elektrische bedieningsmechanisme de stroomonderbreker opnieuw doen knikken, waarna deze kan sluiten.

Voorbeeld: NDM1-63/33102 63A betekent stroomonderbreker van het type NDM1, nominale stroom van het frame is 63A, uitschakelvermogen is het standaardtype, bediening met handgreep, 3 polen, dubbele uitschakeling, met shuntuitschakeling, voor motorbeveiliging, nominale stroom is 63A .

Selectie, installatie en gebruik moeten consistent zijn met de producthandleiding of de relevante nationale normen.

Opmerking: het N-polige type 4P-stroomonderbreker is onderverdeeld in A-type en B-type, waarbij niet standaard het B-type is opgegeven.
