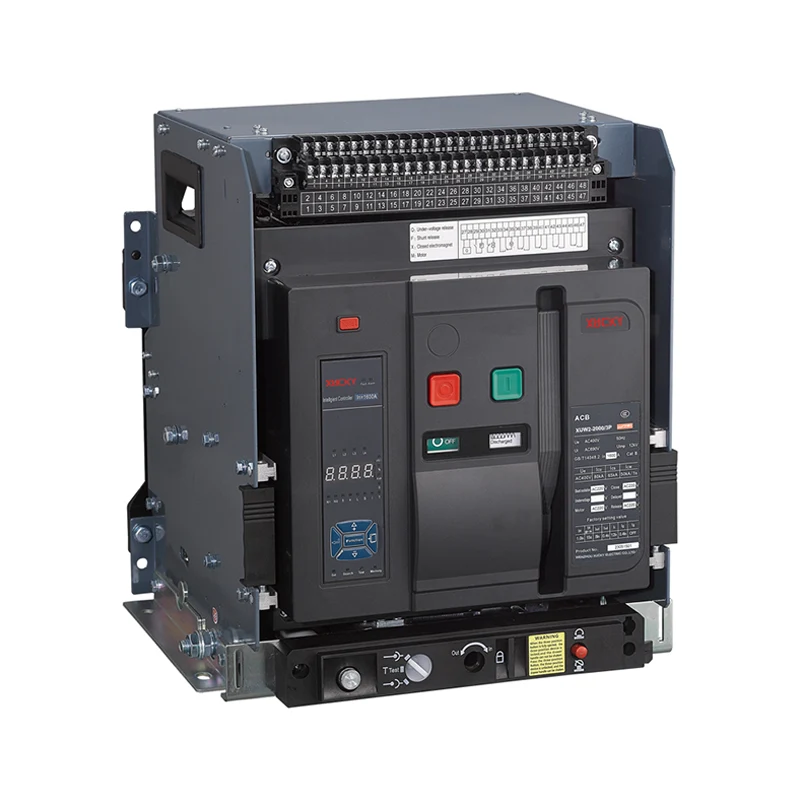

XUW1 luchtstroomonderbreker

XUCKY Electric is een toonaangevende Chinese fabrikant en exporteur, gespecialiseerd in XUW1-luchtstroomonderbrekers. We hebben een breed scala aan producten om aan de verschillende behoeften van onze klanten over de hele wereld te voldoen. Onze toewijding aan superieure kwaliteit, innovatieve technologie en uitstekende klantenservice zorgt ervoor dat we ons onderscheiden in onze branche.

Stuur onderzoek

Productomschrijving

Toepassingsgebied

XUCKY Electric's XUW1 luchtstroomonderbreker, ACB (hierna stroomonderbreker genoemd) is geschikt voor distributienetwerken met AC 50Hz, nominale spanning tot 660V (690V) en lager, de nominale stroom 630A ~ 6300A, gebruikt om stroom te verdelen en de lijn te beschermen en stroomapparatuur tegen overbelasting, onderspanning, kortsluiting, eenfasige aarding en andere fouten. Air Circuit Breaker heeft een intelligente beveiligingsfunctie, selectieve bescherming is nauwkeurig, kan de betrouwbaarheid van de stroomvoorziening verbeteren en onnodige stroomuitval voorkomen. Tegelijkertijd heeft het een open communicatie-interface om "Vier afstandsbedieningen" uit te voeren om te voldoen aan de eisen van het controlecentrum en het automatiseringssysteem. De stroomonderbreker heeft een impulshoudspanning van 8000 V op 2000 meter (herzien op verschillende hoogten, niet hoger dan 12000 V). De ACB-luchtstroomonderbreker is niet uitgerust met een intelligente controller en sensor en kan als isolator worden gebruikt.

XUCKY is een professionele fabrikant van luchtstroomonderbrekers. De ACB-luchtstroomonderbreker voldoet aan de GB14048.2 "Laagspanningsschakelaars en besturingsapparatuur Laagspanningsstroomonderbrekers" en IEC60947-2 "Laagspanningsschakelaars en besturingsapparatuurstroomonderbrekers" en andere normen.

● Classificatie

Volgens de installatiemethode: vast type, ladetype.

Volgens de polen: drie polen, vier polen. Afhankelijk van de bedrijfsmodus: elektrische bediening, handmatige bediening (revisie, onderhoud).

● Vrijgavetype

Intelligente controller, tijdelijke vrijgave (of vertraging) onder spanning, shuntvrijgave.

● Intelligente controllerprestaties

A. De intelligente controller van de luchtstroomonderbreker is onderverdeeld in: bse5 (H-type: communicatie), bse4 (M-type: algemeen intelligent type), bse3 (L-type: economisch type);

B. Bij overbelasting lange vertraging omgekeerde tijdslimiet, korte vertraging omgekeerde tijdslimiet, definitieve tijdslimiet, onmiddellijke functie. Gebruikers kunnen hun eigen vereiste beveiligingskenmerken instellen;

C. Eenfasige aardingsbeveiligingsfunctie;

D. Weergavefunctie: stroomweergave instellen, bedrijfsstroomweergave, hoofdweergave van elke fasespanning (spanningsweergave moet bij bestelling naar voren worden gebracht);

e. Alarmfunctie: overbelastingsalarm;

F. Zelfcontrolefunctie: zelfcontrole oververhitting, zelfdiagnose van de microcomputer;

G. Testfunctie: Test de bedrijfskarakteristieken van de controller.

Normale werkomstandigheden en installatieomstandigheden

● Omgevingsluchttemperatuur

De bovenste grenswaarde is niet hoger dan +40°C, de onderste grenswaarde is niet minder dan -5°C en de gemiddelde waarde in 24 uur is niet hoger dan +35°C. Opmerking: De werkomstandigheden zijn dat de onderste grenswaarde -10°C of -25°C is. De gebruiker moet dit bij het bedrijf aangeven; De bovengrens is hoger dan +40°C of de ondergrens is lager dan -10°C of -25°C. Bij werkomstandigheden moeten gebruikers contact opnemen met het bedrijf.

● De hoogte van de installatielocatie bedraagt niet meer dan 2000 meter.

● Atmosferische omstandigheden van luchtstroomonderbreker

De atmosferische relatieve vochtigheid bedraagt niet meer dan 50% wanneer de omgevingslucht +40°C is. Het kan een relatief hoge relatieve vochtigheid hebben bij lagere temperaturen. De maandelijkse gemiddelde maximale relatieve vochtigheid van de natste maand is 90%. De gemiddelde minimumtemperatuur is +25°C en houd rekening met de condensatie die op het productoppervlak ontstaat als gevolg van temperatuurveranderingen. Overschrijd de gestelde eisen en overleg met het bedrijf.

● Beschermingsniveau: IP30

● Vervuilingsniveau: III

● Gebruikscategorie: Klasse B of Klasse A

● Installatiecategorie: ACB-luchtstroomonderbreker en onderspanningsafschakelspoel met een nominale bedrijfsspanning van 660V (690V) of minder. Voor installatiecategorie IV wordt de primaire spoel van de vermogenstransformator gebruikt. De installatiecategorie van het hulpcircuit en het stuurcircuit is III.

● Installatievoorwaarden: De stroomonderbreker moet worden geïnstalleerd in overeenstemming met de vereisten van deze handleiding. De verticale helling van de stroomonderbreker mag niet groter zijn dan 5° (de helling van de mijnstroomonderbreker mag niet groter zijn dan 15°). Korte introductie van structuur

● De positieve indicatie van de stroomonderbreker

Technische gegevens en prestaties

● Nominale stroom van stroomonderbreker

Nominale stroom frame Inm (A) Nominale stroom In (A)

2000 630, 800, 1000, 1250, 1600, 2000

3200 2000, 2500, 2900, 3200

4000 3200, 3600, 4000

6300 4000, 5000, 6300

● Nominaal uitschakelvermogen bij kortsluiting en kortstondige stroomsterkte, de boogafstand van de stroomonderbreker is nul (dat wil zeggen, er is geen boogvorming buiten de stroomonderbreker).

Nominale stroom frame Inm (A) 2000 3200 4000 6300

Nominale grens kortsluituitschakelvermogen Icu(kA)O-CO 400V 80 100 100 120

690 V 50 65 65 80

Nominale limiet kortsluitvermogen n×Icu(kA)/cosΦ 400V 176/0,2 220/0,2 220/0,2 264/0,2

690V 105/0,25 143/0,2 143/0,2 187/0,2

Nominaal kortsluituitschakelvermogen Ics(kA)O-CO-CO 400V 50 65 65 80

690 V 40 50 50 70

Geschatte korte tijd is bestand tegen stroom

Icw(kA)1s, vertraging 0,4s, O-CO 400V 50 65 65/80(MCR) 85/100(MCR)

690V 40 50 50/65(MCR) 65/75(MCR)

Let op: Het breekvermogen van de bovenste en onderste lijnen in de tabel is hetzelfde

● Beveiligingskarakteristieken en functies van intelligente overstroomcontroller

Beveiligingskenmerken van overstroomcontroller

1. De instelwaarde Ir (I/In) en fout van de controller

Lange vertraging Korte vertraging Onmiddellijke aardfout

Ir1 Ir2 fout Ir3 fout Ir4 fout

(0,4-1)In (0,4-15)In ±10% In~50kA (Inm=2000A)

In~75kA(Inm=3200~4000A)

In~100kA(Inm=6300A) ±15% Inm=2000~4000A

(0,2~0,8)In

Maximaal 1200A, minimaal 160A Inm=6300A

(0,2-1,0)In ±10%

Let op: Wanneer er tegelijkertijd een (vereiste) drietrapsbeveiliging aanwezig is, kunnen de instelwaarden niet overschreden worden.

2. Overstroombeveiliging met lange vertraging tegen omgekeerde werking I²TL=(1,5lr1)²tL, en de werkingstijd van (1,05~2,0)lr1 wordt weergegeven in Tabel 4, en de tijdfout bedraagt ±15%.

Opmerking: tL-Lange vertraging 1,5 lrs insteltijd, TL-Lange vertraging bedrijfstijd.

Let op: Wanneer er tegelijkertijd een (vereiste) drietrapsbeveiliging aanwezig is, kunnen de instelwaarden niet overschreden worden.

1.05Ir1 1.3Ir1 1.5Ir1 uithardingstijd(s) 15 30 60 120 240 480

＞2 uur niet in bedrijf ＜1 uur in bedrijf 2,0Ir1 gebruikstijd (s) 8,4 16,9 33,7 67,5 135 270

3. Korte vertraging overstroombeveiligingskenmerken

Korte vertraging overstroombeveiliging is een duidelijke tijdslimiet. Als het lage veelvoud een inverse tijd moet zijn, is de karakteristiek: I²Ts=(8Ir1)²ts, ts is de algemene vertragingsontwerptijd;

Wanneer de overbelastingsstroom> 8Ir wordt, wordt deze automatisch omgezet naar de definitieve tijdskarakteristiek. De definitieve tijdslimietkarakteristiek ervan wordt weergegeven in Tabel 5. De tijdslimietfout bedraagt ±15°C.

Vertragingstijd s Retourtijd s

0,1 0,2 0,3 0,4 0,06 0,14 0,23 0,35

Bedradingsschema van stroomonderbreker

1. Bedradingsschema van intelligente controller van het L-, M-type (standaardtype) (zie figuur 1)

SB1 - Shuntknop (door gebruiker te voorzien)

SB2 - Onderspanningsknop (door gebruiker te voorzien)

F - Shunt-vrijgave

O - Normaal open contact (3A/AC380V)

C - Normaal gesloten contact (3A/AC380V)

Q - Onmiddellijke onderspanningsvrijgave of onderspanningsvertragingsvrijgave

M - Energieopslagmotor

SB3 - Sluitknop (door gebruiker te voorzien)

X - Elektromagneet sluiten

DF - Hulpcontact stroomonderbreker

1 # Einde werkvermogeningang (DC-module voor positieve ingang)

2 # Einde werkvermogeningang (DC-module voor negatieve ingang)

25#, 26# Ingang externe middenpool of aardstroomtransformator

19#, 20#, 21#, 22#, 23#, 24# zijn Frame II en III die contacten toevoegen.

3# Foutuitschakeling, normaal gesloten contactuitgang

4# Foutuitschakeling, contactuitgang gemeenschappelijk uiteinde

5# Foutuitschakeling, normaal open contactuitgang

* Wanneer de voeding voor de intelligente ontgrendeling gelijkstroomvoeding is, moet de voedingsmodule worden toegevoegd. (1# en 2# aansluitingen hebben geen toegang tot de wisselstroomvoeding).

2. Bedradingsschema van M, H intelligente controller + extra functie (multifunctioneel) (zie figuur 2)

SB1 - Shuntknop (door gebruiker te voorzien)

SB2 - Onderspanningsknop (door gebruiker te voorzien)

F-Shunt-vrijgave

O-normaal open contact (3A/AC380V)

C- Normaal gesloten contact (3A/AC380V)

Q - Onmiddellijke onderspanningsvrijgave of onderspanningsvertragingsvrijgave

M - Energieopslagmotor

SB3 - Sluitknop (door gebruiker te voorzien)

X - Elektromagneet sluiten

DF - Hulpcontact stroomonderbreker

1#, 2# Uitgangsvermogen
