DW15 Luchtstroomonderbreker

Toepassingsgebied

XUCKY DW15 luchtstroomonderbreker of ACB-stroomonderbreker genoemd (hierna stroomonderbreker genoemd) is geschikt voor distributienetwerken met AC 50Hz, nominale stroom 200A tot 4000A en nominale bedrijfsspanning van 380V tot 1140V. De ABC-stroomonderbreker wordt voornamelijk gebruikt voor stroomdistributie en circuitbeveiliging in distributienetwerken, overbelasting, onderspanning en kortsluitbeveiliging van stroomapparatuur.

Onder normale omstandigheden kan de stroomonderbreker worden gebruikt voor het onregelmatig schakelen van het circuit en het onregelmatig starten van de motor.

TAIXI is een professionele leverancier van luchtstroomonderbrekers, de DW15 ABC-stroomonderbreker voldoet aan de GB14048.2.

Model en betekenis

Model en betekenis

● Volgens de gebruikscategorie

Klasse A (niet-selectief, met overstroombeveiliging in twee secties).

● Afhankelijk van het transmissieapparaat

A. De voorste handgreep rijdt direct;

B. Motoraandrijving.

Opmerking: Tenzij anders aangegeven door de gebruiker, heeft normale voeding twee functies: a en b.

● Volgens het vrijgavetype

A. Overstroomuitschakeling en shuntuitschakeling;

B. Overstroomafgifte, onmiddellijke afgifte van onderspanning;

C. Overstroomuitschakeling, shuntuitschakeling en onmiddellijke uitschakeling onder spanning.

● Afhankelijk van het type overstroombeveiliging

A. Onmiddellijke werking van overbelasting en kortsluiting (elektromagnetisch);

B. overbelasting lange vertraging en kortsluiting onmiddellijke werking (thermisch-elektromagnetisch);

Opmerking: Gebruikers kunnen leveranciers raadplegen als ze geen overstroombeveiliging nodig hebben.

● Afhankelijk van het type onderspanningsbeveiliging

A. Onmiddellijke werking;

B. Vertraging werking.

● Volgens de pre-energieopslag

A. Geen energie vóór opslag (energieopslag en sluitingsoperaties één keer voltooid);

B. Vooraf opgeslagen energie (tweemaal voltooide energieopslag- en sluitingsoperaties).

● Volgens de manier van inlaat-uitlaat

A. Inlaat-uitlaat op het voorpaneel (verticale inlaat-uitlaat);

B. Inlaat-uitlaat op achterpaneel (horizontale inlaat-uitlaat);

C. Inlaat op voorpaneel, uitlaat op achterpaneel (verticale inlaat, horizontale uitlaat);

D. Uitlaat op voorpaneel, inlaat op achterpaneel (verticale uitlaat, horizontale inlaat).

Normale arbeidsomstandigheden

1. De omgevingsluchttemperatuur bedraagt ​​-5°C tot +40°C en de gemiddelde waarde binnen 24 uur bedraagt ​​niet meer dan +35°C. 2. De hoogte van de installatielocatie bedraagt ​​niet meer dan 2000 meter.

3. De relatieve vochtigheid in de atmosfeer bedraagt ​​niet meer dan 50% bij een omgevingstemperatuur van +40°C; hogere relatieve vochtigheid bij lagere temperaturen; De maandelijkse gemiddelde maximale relatieve vochtigheid van de natste maand is 90%, terwijl de gemiddelde minimumtemperatuur van de maand +25°C is, en er wordt rekening gehouden met de condensatie op het oppervlak van het product als gevolg van de temperatuurverandering.

4. Verontreinigingsniveau 3

5. Installatiecategorie van de stroomonderbreker in het hoofdcircuit is IV. De installatiecategorie van het hulpcircuit, met uitzondering van de spoel voor onderspanningsafschakelspoel, de installatiecategorie is dezelfde als die van het hoofdcircuit van de onderbreker, de andere vallen onder installatiecategorie III.

Belangrijkste parameters en technische prestaties

1. De nominale isolatiespanning van deze serie producten is gelijk aan de overeenkomstige nominale bedrijfsspanning.

2. De belangrijkste parameters van de ABC-stroomonderbreker

Opmerking:

A. Nominaal kortsluitvermogen van de DW15 ACB-stroomonderbreker, Inm≤630: de bovenste lijn, Inm>630: hetzelfde als de bovenste en onderste lijnen.

B. De basisparameters van luchtstroomonderbreker DW15C-200, 400, 630 zijn dezelfde als die van DW15-200, 400, 630.

3. ACB-stroomonderbreker vrijgeven, elektromagnetische spoelen en nominale spanning van de schakelkast vrijgeven

Opmerking: een. 127 specificaties voor mijnbouw.

B. Als de bedieningsmagneetbedieningskast met Us 660V vereist is, moet de gebruiker dit met de fabrikant overeenkomen.

Structuur

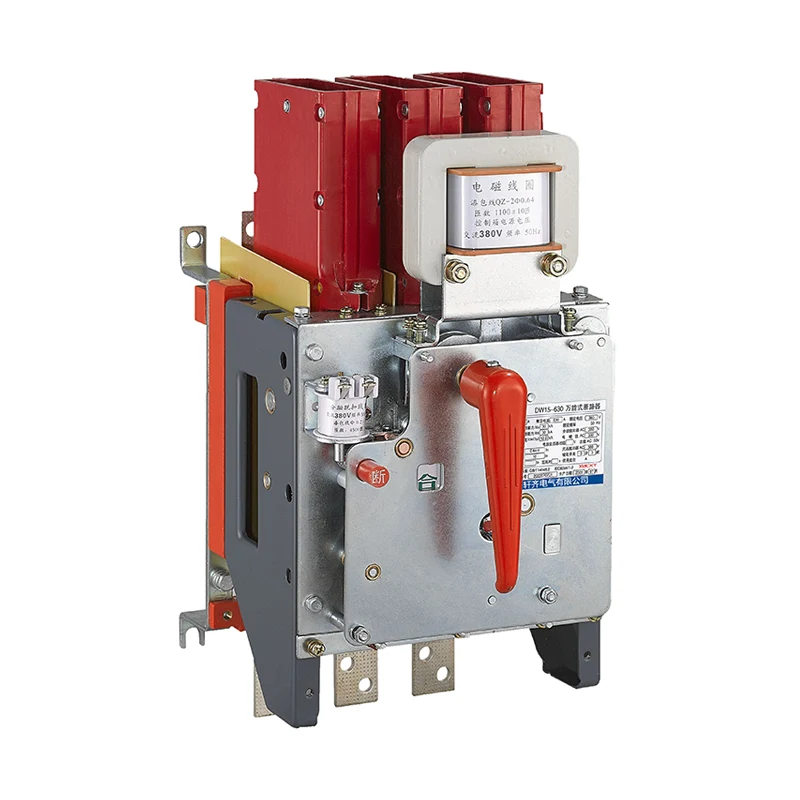

1. DW15-200, 400, 630 Universele stroomonderbrekers De DW15 ACB-stroomonderbreker heeft een driedimensionale oppervlakte-indeling en het contactsysteem, de snelle elektromagneet, de linker- en rechterzijpanelen zijn allemaal op een isolatieplaat gemonteerd. Het bovenste deel is voorzien van een boogblussysteem en het bedieningsmechanisme kan aan de voor- of rechterkant worden gemonteerd. Er zijn "AAN", "UIT"-indicaties en knoppen voor handmatig uitschakelen. Linksboven bevindt zich een uitschakelspoel en achteraan is een onderspanningsafschakelspoel aangesloten op de tripas. De snelheidsverzadiging en stroomtransformator zijn op de onderste bus geplaatst. Hieronder vindt u respectievelijk onderspanningsvertragingsapparaten en thermische relais. De productstructuur wordt weergegeven in Figuur 1.

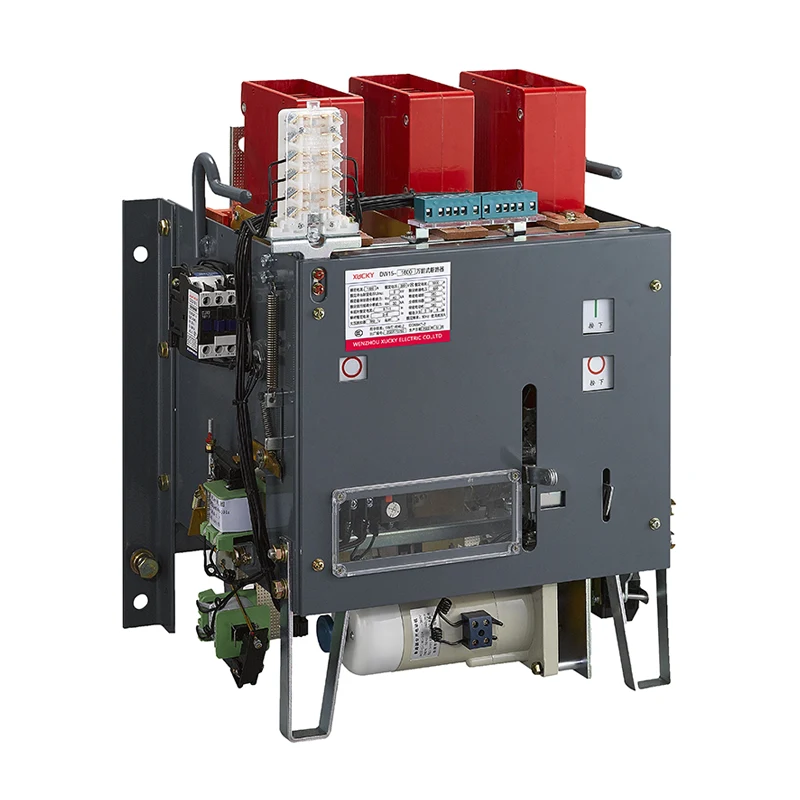

2. DW15-1600, 2500, 4000 Universele stroomonderbrekers De ACB-stroomonderbreker is een driedimensionale lay-out, contactsysteem, het bedieningsmechanisme is geïnstalleerd op het ijzeren frame. Er is een boogblussysteem op het bovenste gedeelte en een bedieningsmechanisme aan de rechterkant. Er zijn "ON", "OFF" indicaties en handmatige "open", "close" knoppen. De linker is voorzien van een shuntuitschakelspoel en een onderspanningsafschakelspoel. De snelheidsverzadiging en stroomtransformator zijn op de onderste bus geplaatst. Hieronder zijn onderspanningsvertragingsapparaten en thermische relais geïnstalleerd. De productstructuur wordt weergegeven in Figuur 2.

3. DW15C-200, 400, 630 Lade ACB-stroomonderbreker. Het product bestaat uit een brekerlichaam (gemodificeerd DW15) en een ladezitting. De ACB-stroomonderbreker is uitgerust met een isolatiecontactmes, een dynamisch dubbelcircuitcontact en een aardcontactsteunrail. De linker- en rechterpanelen van de ladezitting, aluminium beugels, isolatiecontactbases, statische contacten met twee circuits, schuifregelaars en andere componenten. Een push-pull-bedieningsmechanisme aan de onderkant bestaat uit een bedieningshendel, een schroef, enz.

Figuur 1: Structuurdiagram van universele onderbrekers DW15-200, 400, 630

Figuur 2: Structuurdiagram van DW15-1600, 2500, 4000 luchtstroomonderbreker

Overzicht en installatieafmetingen

Afbeelding 3: Overzicht en installatieafmetingen van de DW15-200~630 luchtstroomonderbreker met bediening aan de voorzijde

Figuur 4: Overzicht en installatieafmetingen van de DW15C-200~630 ladestroomonderbreker

Afbeelding 5: Overzicht en installatieafmetingen van de DW15-1000~1600 luchtstroomonderbreker

Figuur 6: Overzicht en installatieafmetingen van de DW15-2500 luchtstroomonderbreker

Figuur 7: Overzicht en installatieafmetingen van de DW15-4000 luchtstroomonderbreker
