XUW2-1600 Luchtstroomonderbreker

XUCKY Electric is een toonaangevende Chinese fabrikant en exporteur, gespecialiseerd in XUW2-1600 luchtstroomonderbrekers. We hebben een breed scala aan producten om aan de verschillende behoeften van onze klanten over de hele wereld te voldoen. Onze toewijding aan superieure kwaliteit, innovatieve technologie en uitstekende klantenservice zorgt ervoor dat we ons onderscheiden in onze branche.

Welkom bij XUCKY!

10.000+ tevreden klanten | Vertrouwd door een wereldwijd netwerk

Air Circuit Breaker (ACB) is een elektrisch beveiligingsapparaat dat wordt gebruikt voor overbelasting, kortsluiting en aardfouten, kortsluiting en overstroombeveiliging, voornamelijk op het LT-paneel in het onderstation en het hoofdverdeelbord. Het wordt gebruikt voor een hogere stroomcapaciteit.

Air Circuit Breaker (ACB) is een elektrisch beveiligingsapparaat dat wordt gebruikt voor overbelasting, kortsluiting en aardfouten, kortsluiting en overstroombeveiliging, voornamelijk bij het LT-paneel in het onderstation en het hoofdverdeelbord. Het wordt gebruikt voor een hogere stroomcapaciteit. Sluitingsoperatie Wanneer de ACB zich in de gesloten positie bevindt, vloeit er stroom door de hoofdcontacten. De sluitspoel, een elektromagnetisch apparaat, wordt bekrachtigd om de stroomonderbreker te sluiten. Wanneer de sluitspoel wordt bekrachtigd, pulseert deze het bedieningsmechanisme, waardoor de hoofdcontacten worden gesloten en stroom om doorheen te stromen Uitschakeloperatie De uitschakeloperatie vindt plaats wanneer er een fout of overbelasting in het elektrische systeem is. Verschillende beveiligingsapparaten, zoals thermische overbelastingsrelais, magnetische relais of elektronische relais. controleren de stroom die door het circuit vloeit. Als de stroom de vooraf ingestelde drempel overschrijdt, beveiligingsapparaten signaleren dat de uitschakelspoel wordt uitgeschakeld, waardoor de uitschakeloperatie wordt gestart Uitsterven van de boog Wanneer de ACB opent, ontstaat er een boog als gevolg van de onderbreking van de stroomstroom. De boog genereert hoge temperaturen en geïoniseerde gassen Om de boog te doven, vertrouwt de ACB op de omringende lucht. De boog wordt in booggoten getrokken waar deze wordt onderworpen aan het koelende effect van de omringende lucht, waardoor de boog energie verliest en uiteindelijk dooft. Booggoten Booggoten zijn ontworpen om de boog in een gecontroleerd pad te leiden, deze in kleinere segmenten op te delen en het pad te verlengen. De booggoten bestaan ​​uit een reeks platen of vinnen die de boog verstoren en turbulentie veroorzaken, waardoor de boog sneller en effectiever wordt uitgedoofd Vrijgave van energie Terwijl de boog wordt gedoofd, wordt de vrijgave van energie gecontroleerd, waardoor schade aan de componenten van de stroomonderbreker tot een minimum wordt beperkt.

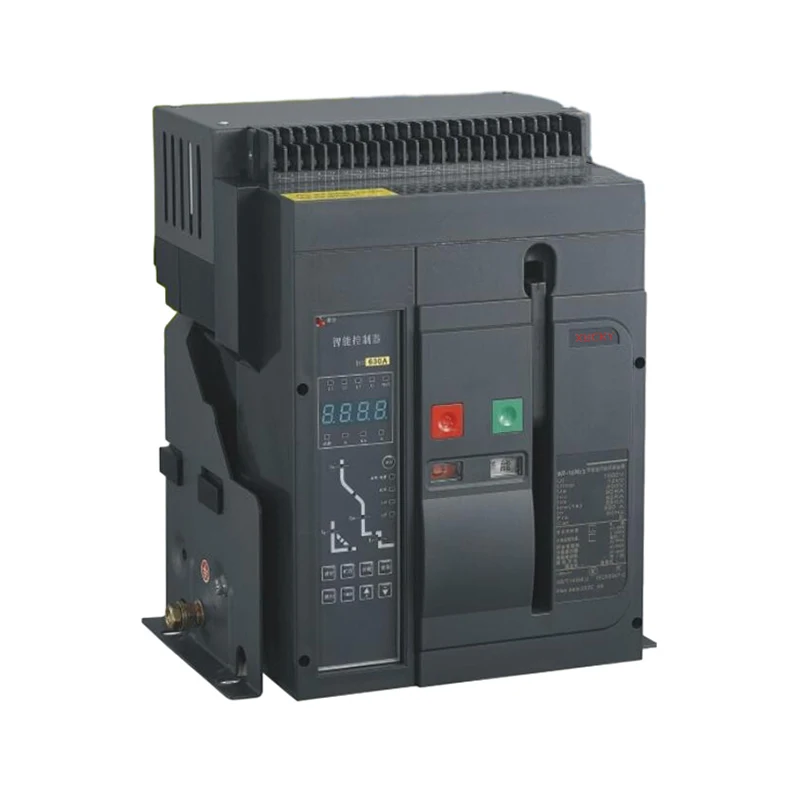

XUW2-1600 luchtstroomonderbreker

De intelligente luchtstroomonderbreker uit de XUW2-1 600-serie (hierna stroomonderbreker genoemd) is geschikt voor distributienetwerken met een frequentie van AC 50 Hz, een nominale werkspanning tot 690 V en een nominale stroom variërend van 200 A tot 1600 A.

Het wordt gebruikt om elektrische energie te distribueren en lijnen en stroomapparatuur te beschermen tegen overbelasting, kortsluiting, onderspanning, eenfasige aarding (lekkage) en andere fouten. De stroomonderbreker heeft een intelligente beveiligingsfunctie en nauwkeurige selectieve bescherming, kan de betrouwbaarheid van de stroomvoorziening verbeteren en onnodige stroomuitval voorkomen. Ondertussen heeft het een open communicatie-interface, wat handig is voor veldbusverbinding, en kan worden gebruikt voor vier externe bewerkingen om te voldoen aan de eisen van het controlecentrum en het automatiseringssysteem. Uitgerust met bijbehorende lektransformator en intelligente controller, kan lekbescherming worden bereikt.

De stroomonderbreker heeft een isolatiefunctie en wordt weergegeven door het symbool "_ /x"

De stroomonderbreker met een nominale werkstroom van 630A en lager kan ook worden gebruikt voor overbelasting, kortsluiting, faseverlies, onderspanning en aardingsbeveiliging van de motor in een AC 50 (60) Hz, 400V distributienetwerk. Onder normale omstandigheden kan de stroomonderbreker ook dienen voor het onregelmatig schakelen van het circuit en het onregelmatig starten van de motor.

De stroomonderbreker voldoet aan GB14048.1-2012 Laagspanningsschakelaars en besturingsapparatuur - Deel 1: Algemene regels; En GB14048.2-2008 Laagspanningsschakelaars en besturingsapparatuur - Deel 2: Stroomonderbrekers; GB14048.4-2020 Laagspanningsschakelaars en besturingsapparatuur - Deel 4-1: Schakelaars en motorstarters - Elektromechanische schakelaars en motorstarters (inclusief motorbeschermer)

Technisch gegevensblad
