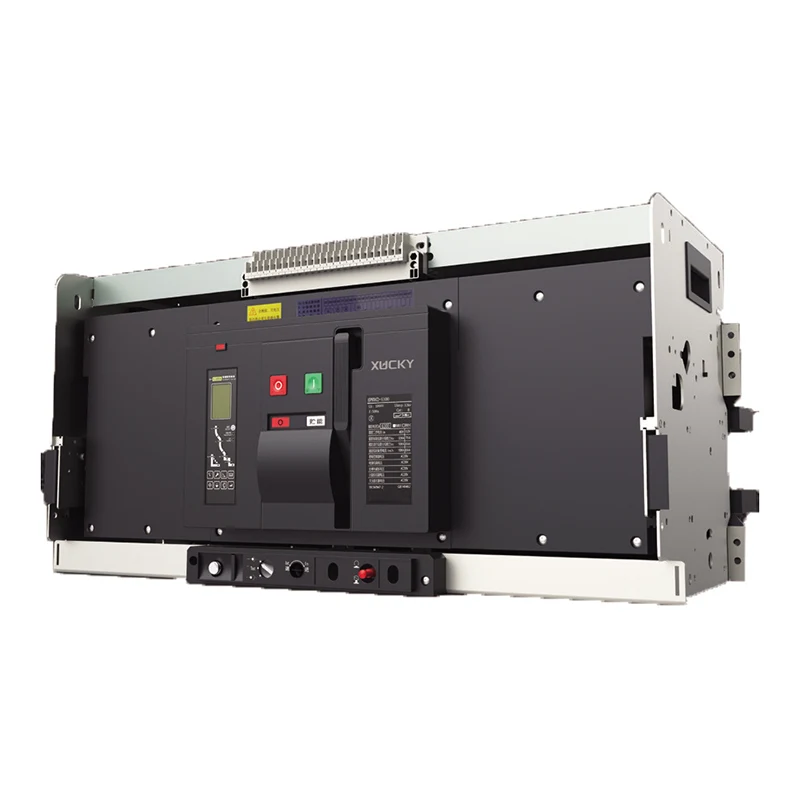

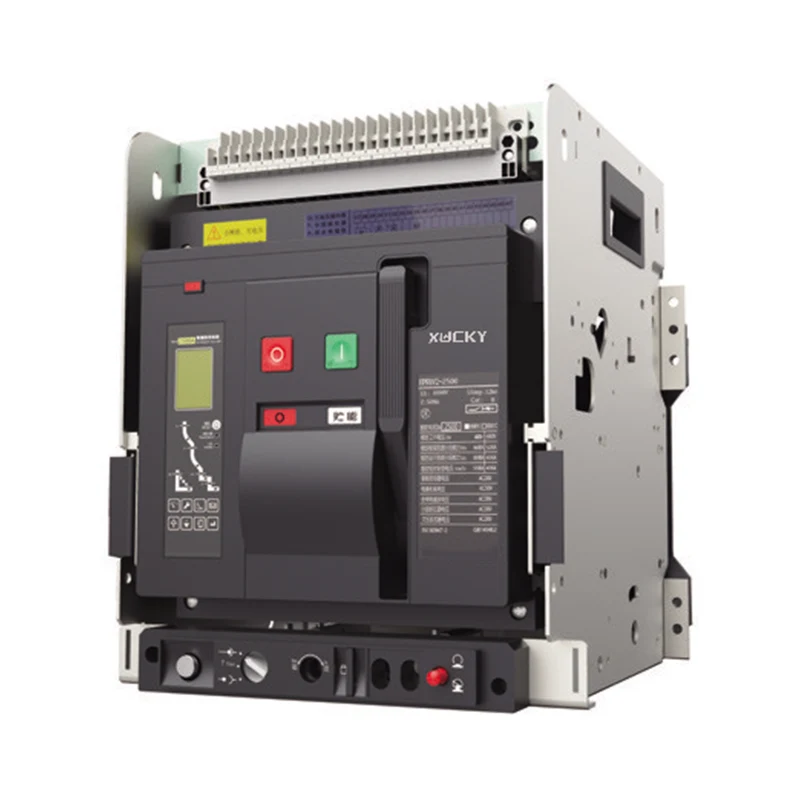

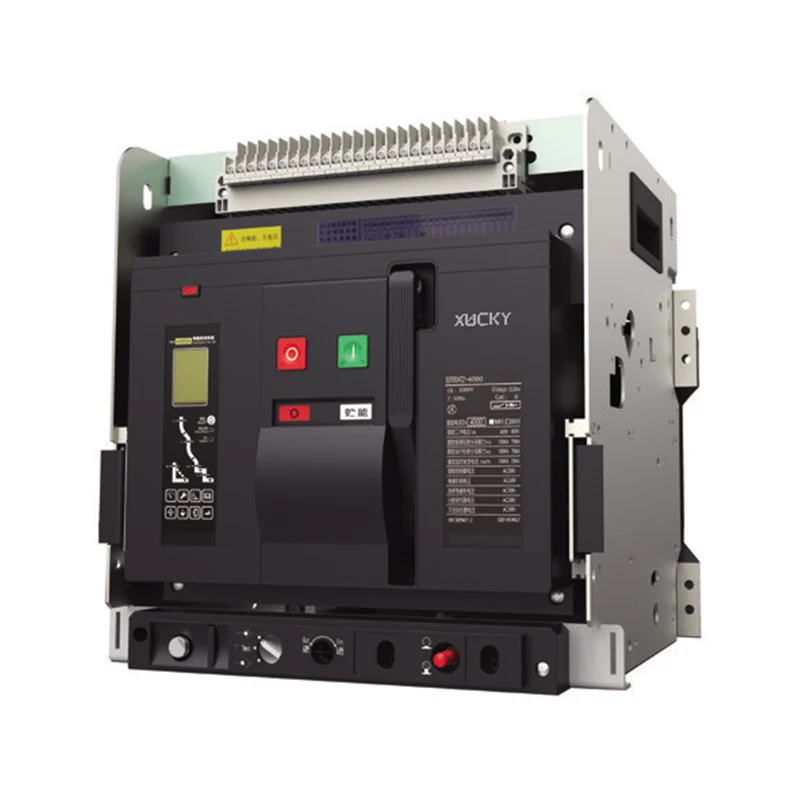

XUW2 luchtstroomonderbreker

Toepassingsgebied

XUCKY Electric is een grootschalige fabrikant en leverancier van XUW2-luchtstroomonderbrekers in China. Wij zijn al jaren gespecialiseerd in modulaire elektrische eindapparatuur. Onze producten hebben een goed prijsvoordeel en bestrijken de meeste markten van Zuid-Amerika, het Midden-Oosten, Afrika en Zuidoost-Azië. We kijken ernaar uit om uw langetermijnpartner in China te worden. Air Circuit Breaker heeft een intelligente beveiligingsfunctie, selectieve bescherming is nauwkeurig, kan de betrouwbaarheid van de stroomvoorziening verbeteren en onnodige stroomuitval voorkomen. Tegelijkertijd heeft het een open communicatie-interface om "Vier afstandsbedieningen" uit te voeren om te voldoen aan de eisen van het controlecentrum en het automatiseringssysteem. De stroomonderbreker heeft een impulshoudspanning van 8000 V op 2000 meter (herzien op verschillende hoogten, niet hoger dan 12000 V). De ACB-luchtstroomonderbreker is niet uitgerust met een intelligente controller en sensor en kan als isolator worden gebruikt.

XUCKY is een professionele fabrikant van luchtstroomonderbrekers. De ACB-luchtstroomonderbreker voldoet aan de GB14048.2 "Laagspanningsschakelaars en besturingsapparatuur Laagspanningsstroomonderbrekers" en IEC60947-2 "Laagspanningsschakelaars en besturingsapparatuurstroomonderbrekers" en andere normen.

Model en betekenis

● Classificatie

Volgens de installatiemethode: vast type, ladetype.

Volgens de polen: drie polen, vier polen. Afhankelijk van de bedrijfsmodus: elektrische bediening, handmatige bediening (revisie, onderhoud).

● Vrijgavetype

Intelligente controller, tijdelijke vrijgave (of vertraging) onder spanning, shuntvrijgave.

● Intelligente controllerprestaties

A. De intelligente controller van de luchtstroomonderbreker is onderverdeeld in: bse5 (H-type: communicatie), bse4 (M-type: algemeen intelligent type), bse3 (L-type: economisch type);

B. Bij overbelasting lange vertraging omgekeerde tijdslimiet, korte vertraging omgekeerde tijdslimiet, definitieve tijdslimiet, onmiddellijke functie. Gebruikers kunnen hun eigen vereiste beveiligingskenmerken instellen;

C. Eenfasige aardingsbeveiligingsfunctie;

D. Weergavefunctie: stroomweergave instellen, bedrijfsstroomweergave, hoofdweergave van elke fasespanning (spanningsweergave moet bij bestelling naar voren worden gebracht);

e. Alarmfunctie: overbelastingsalarm;

F. Zelfcontrolefunctie: zelfcontrole oververhitting, zelfdiagnose van de microcomputer;

G. Testfunctie: Test de bedrijfskarakteristieken van de controller.

Normale werkomstandigheden en installatieomstandigheden

● Omgevingsluchttemperatuur: De bovenste grenswaarde is niet hoger dan +40°C, de onderste grenswaarde is niet minder dan -5°C en de gemiddelde waarde in 24 uur is niet hoger dan +35°C. Opmerking: De werkomstandigheden zijn dat de onderste grenswaarde -10°C of -25°C is. De gebruiker moet dit bij het bedrijf aangeven; De bovengrens is hoger dan +40°C of de ondergrens is lager dan -10°C of -25°C. Bij werkomstandigheden moeten gebruikers contact opnemen met het bedrijf.

● De hoogte van de installatielocatie bedraagt ​​niet meer dan 2000 meter.

● Atmosferische omstandigheden van de luchtstroomonderbreker: De atmosferische relatieve vochtigheid bedraagt ​​niet meer dan 50% wanneer de omgevingslucht +40°C is. Het kan een relatief hoge relatieve vochtigheid hebben bij lagere temperaturen. De maandelijkse gemiddelde maximale relatieve vochtigheid van de natste maand is 90%. De gemiddelde minimumtemperatuur is +25°C en houd rekening met de condensatie die op het productoppervlak ontstaat als gevolg van temperatuurveranderingen. Overschrijd de gestelde eisen en overleg met het bedrijf.

● Beschermingsniveau: IP30

● Vervuilingsniveau: III

● Gebruikscategorie: Klasse B of Klasse A

● Installatiecategorie: ACB-luchtstroomonderbreker en onderspanningsafschakelspoel met een nominale bedrijfsspanning van 660V (690V) of minder. Voor installatiecategorie IV wordt de primaire spoel van de vermogenstransformator gebruikt. De installatiecategorie van het hulpcircuit en het stuurcircuit is III.

● Installatievoorwaarden: De stroomonderbreker moet worden geïnstalleerd in overeenstemming met de vereisten van deze handleiding. De verticale helling van de stroomonderbreker mag niet groter zijn dan 5° (de helling van de mijnstroomonderbreker mag niet groter zijn dan 15°).
