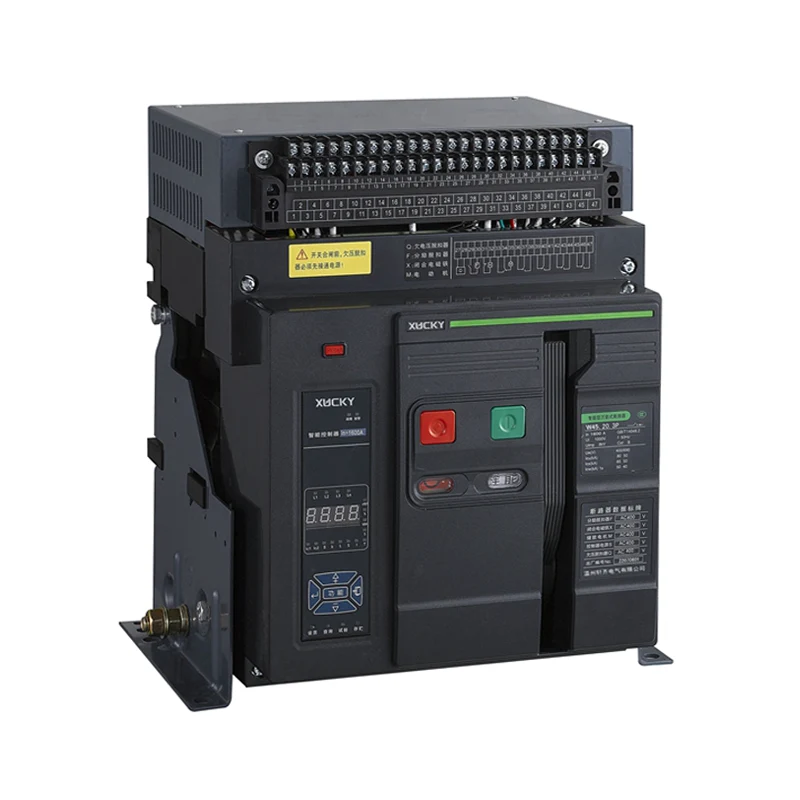

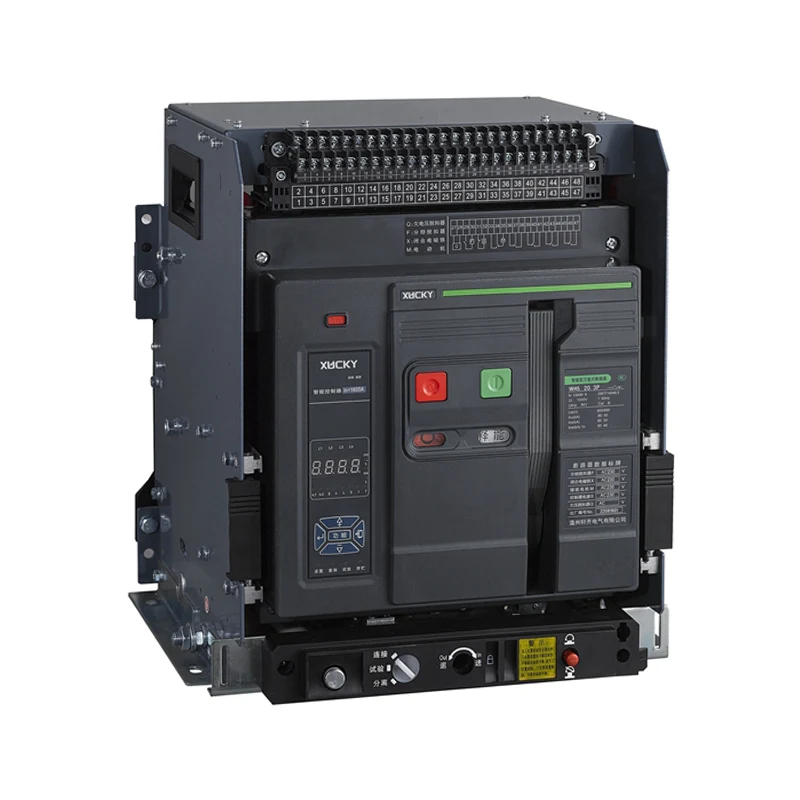

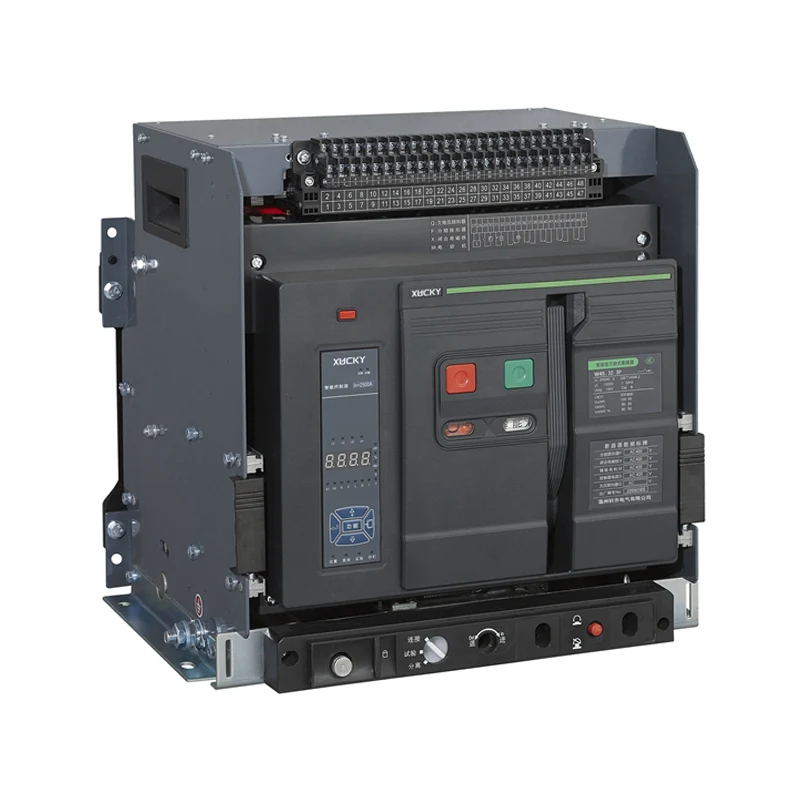

China XUCKY Electric op maat gemaakte DW45 luchtstroomonderbreker, ACB (hierna stroomonderbreker genoemd) is geschikt voor distributienetwerk met AC 50Hz, nominale spanning tot 660V (690V) en lager, de nominale stroom 630A ~ 6300A, gebruikt om stroom te verdelen en te beschermen lijn- en stroomapparatuur tegen overbelasting, onderspanning, kortsluiting, eenfasige aarding en andere fouten. Air Circuit Breaker heeft een intelligente beveiligingsfunctie, selectieve bescherming is nauwkeurig, kan de betrouwbaarheid van de stroomvoorziening verbeteren en onnodige stroomuitval voorkomen. Tegelijkertijd heeft het een open communicatie-interface om "Vier afstandsbedieningen" uit te voeren om te voldoen aan de eisen van het controlecentrum en het automatiseringssysteem. De stroomonderbreker heeft een impulshoudspanning van 8000 V op 2000 meter (herzien op verschillende hoogten, niet hoger dan 12000 V). De ACB-luchtstroomonderbreker is niet uitgerust met een intelligente controller en sensor en kan als isolator worden gebruikt.
XUCKY is een professionele fabrikant van luchtstroomonderbrekers. De ACB-luchtstroomonderbreker voldoet aan de GB14048.2 "Laagspanningsschakelaars en besturingsapparatuur Laagspanningsstroomonderbrekers" en IEC60947-2 "Laagspanningsschakelaars en besturingsapparatuurstroomonderbrekers" en andere normen.
● Classificatie
Volgens de installatiemethode: vast type, ladetype.
Volgens de polen: drie polen, vier polen. Afhankelijk van de bedrijfsmodus: elektrische bediening, handmatige bediening (revisie, onderhoud).
● Vrijgavetype
Intelligente controller, onderspanningsvrijgave (of vertragingsvrijgave), shuntvrijgave.
● Intelligente controllerprestaties
A. De intelligente controller van de luchtstroomonderbreker is onderverdeeld in: bse5 (H-type: communicatie), bse4 (M-type: algemeen intelligent type), bse3 (L-type: economisch type);
B. Bij overbelasting lange vertraging omgekeerde tijdslimiet, korte vertraging omgekeerde tijdslimiet, definitieve tijdslimiet, onmiddellijke functie. Gebruikers kunnen hun eigen vereiste beveiligingskenmerken instellen;
C. Eenfasige aardingsbeveiligingsfunctie;
D. Weergavefunctie: stroomweergave instellen, bedrijfsstroomweergave, hoofdweergave van elke fasespanning (spanningsweergave moet bij bestelling naar voren worden gebracht);
e. Alarmfunctie: overbelastingsalarm;
F. Zelfcontrolefunctie: zelfcontrole oververhitting, zelfdiagnose van de microcomputer;
G. Testfunctie: Test de bedrijfskarakteristieken van de controller.
● Omgevingsluchttemperatuur: De bovenste grenswaarde is niet hoger dan +40°C, de onderste grenswaarde is niet minder dan -5°C en de gemiddelde waarde in 24 uur is niet hoger dan +35°C. Opmerking: De werkomstandigheden zijn dat de onderste grenswaarde -10°C of -25°C is. De gebruiker moet dit bij het bedrijf aangeven; De bovengrens is hoger dan +40°C of de ondergrens is lager dan -10°C of -25°C. Bij werkomstandigheden moeten gebruikers contact opnemen met het bedrijf.
● De hoogte van de installatielocatie bedraagt niet meer dan 2000 meter.
● Atmosferische omstandigheden van de luchtstroomonderbreker: De atmosferische relatieve vochtigheid bedraagt niet meer dan 50% wanneer de omgevingslucht +40°C is. Het kan een relatief hoge relatieve vochtigheid hebben bij lagere temperaturen. De maandelijkse gemiddelde maximale relatieve vochtigheid van de natste maand is 90%. De gemiddelde minimumtemperatuur is +25°C en houd rekening met de condensatie die op het productoppervlak ontstaat als gevolg van temperatuurveranderingen. Overschrijd de gestelde eisen en overleg met het bedrijf.
● Beschermingsniveau: IP30
● Vervuilingsniveau: III
● Gebruikscategorie: Klasse B of Klasse A
● Installatiecategorie: ACB-luchtstroomonderbreker en onderspanningsafschakelspoel met een nominale bedrijfsspanning van 660V (690V) of minder. Voor installatiecategorie IV wordt de primaire spoel van de vermogenstransformator gebruikt. De installatiecategorie van het hulpcircuit en het stuurcircuit is III.
● Installatievoorwaarden: De stroomonderbreker moet worden geïnstalleerd in overeenstemming met de vereisten van deze handleiding. De verticale helling van de stroomonderbreker mag niet groter zijn dan 5° (de helling van de mijnstroomonderbreker mag niet groter zijn dan 15°).
● De positieve indicatie van de stroomonderbreker
● Nominale stroom van stroomonderbreker
| Nominale framestroom Inm (A) | Nominale stroom In (A) |
| 2000 | 630, 800, 1000, 1250, 1600, 2000 |
| 3200 | 2000, 2500, 2900, 3200 |
| 4000 | 3200, 3600, 4000 |
| 6300 | 4000, 5000, 6300 |
● Nominaal uitschakelvermogen bij kortsluiting en kortstondige stroomsterkte, de boogafstand van de stroomonderbreker is nul (dat wil zeggen, er is geen boogvorming buiten de stroomonderbreker).
| Nominale framestroom Inm (A) | 2000 | 3200 | 4000 | 6300 | |
| Nominale limiet kortsluituitschakelvermogen Icu(kA)O-CO | 400V | 80 | 100 | 100 | 120 |
| 690V | 50 | 65 | 65 | 80 | |
| Nominale limiet kortsluitingscapaciteit n×Icu(kA)/cosΦ | 400V | 176/0,2 | 220/0,2 | 220/0,2 | 264/0,2 |
| 690V | 105/0,25 | 143/0,2 | 143/0,2 | 187/0,2 | |
| Nominaal kortsluituitschakelvermogen bij bedrijf Ics(kA)O-CO-CO | 400V | 50 | 65 | 65 | 80 |
| 690V | 40 | 50 | 50 | 70 | |
| Geschatte korte tijd is bestand tegen stroom
Icw(kA)1s, vertraging 0,4s, O-CO |
400V | 50 | 65 | 65/80 (MCR) | 85/100 (MCR) |
| 690V | 40 | 50 | 50/65 (MCR) | 65/75 (MCR) | |
Let op: Het breekvermogen van de bovenste en onderste lijnen in de tabel is hetzelfde.
● Beveiligingskarakteristieken en functies van intelligente overstroomcontroller
1. De instelwaarde Ir (I/In) en fout van de controller
| Lange vertraging | korte vertraging | Onmiddellijk | Aardfout | ||||
| En1 | Ir2 | fout | Ir3 | fout | Ir4 | fout | |
| (0,4-1)In | (0,4-15) inch | ±10% | In~50kA(Inm=2000A) In~75kA(Inm=3200~4000A) In~100kA(Inm=6300A) |
±15% | Inm=2000~4000A (0,2~0,8)In Maximaal 1200A, minimaal 160A |
Inm=6300A (0,2-1,0)In |
±10% |
Let op: Wanneer er tegelijkertijd een (vereiste) drietrapsbeveiliging aanwezig is, kunnen de instelwaarden niet overschreden worden.
2. Overstroombeveiliging met lange vertraging tegen omgekeerde werking I²TL=(1,5lr1)²tL, en de werkingstijd van (1,05~2,0)lr1 wordt weergegeven in Tabel 4, en de tijdfout bedraagt ±15%.
Opmerking: tL-Lange vertraging 1,5 lrs insteltijd, TL-Lange vertraging bedrijfstijd.
Let op: Wanneer er tegelijkertijd een (vereiste) drietrapsbeveiliging aanwezig is, kunnen de instelwaarden niet overschreden worden.
| 1.05 en 1 | 1.3Ir1 | 1.5Ir1 insteltijd(en) | 15 | 30 | 60 | 120 | 240 | 480 |
| >2 uur niet in werking | <1 uur werking | 2,0Ir1 gebruikstijd (s) | 8.4 | 16.9 | 33.7 | 67.5 | 135 | 270 |
3. Korte vertraging overstroombeveiligingskenmerken
Korte vertraging overstroombeveiliging is een duidelijke tijdslimiet. Als het lage veelvoud een inverse tijd moet zijn, is de karakteristiek: I²Ts=(8Ir1)²ts, ts is de algemene vertragingsontwerptijd;
Wanneer de overbelastingsstroom> 8Ir wordt, wordt deze automatisch omgezet naar de definitieve tijdskarakteristiek. De definitieve tijdslimietkarakteristiek ervan wordt weergegeven in Tabel 5. De tijdslimietfout bedraagt ±15°C.
| Vertragingstijd s | Herbruikbare tijd s | ||||||
| 0.1 | 0.2 | 0.3 | 0.4 | 0.06 | 0.14 | 0.23 | 0.35 |
1. Bedradingsschema van intelligente controller van het L-, M-type (standaardtype) (zie figuur 1)
SB1 - Shuntknop (door gebruiker te voorzien)
SB2 - Onderspanningsknop (door gebruiker te voorzien)
F - Shunt-vrijgave
O - Normaal open contact (3A/AC380V)
C - Normaal gesloten contact (3A/AC380V)
Q - Onmiddellijke onderspanningsvrijgave of onderspanningsvertragingsvrijgave
M - Energieopslagmotor
SB3 - Sluitknop (door gebruiker te voorzien)
X - Elektromagneet sluiten
DF - Hulpcontact stroomonderbreker
1# Einde werkvermogeningang (DC-module voor positieve ingang)
2# Einde werkvermogeningang (DC-module voor negatieve ingang)
25#, 26# Ingang externe middenpool of aardstroomtransformator
19#, 20#, 21#, 22#, 23#, 24# zijn Frame II en III die contacten toevoegen.
3# Foutuitschakeling, normaal gesloten contactuitgang
4# Foutuitschakeling, contactuitgang gemeenschappelijk uiteinde
5# Foutuitschakeling, normaal open contactuitgang
* Wanneer de voeding voor de intelligente ontgrendeling gelijkstroomvoeding is, moet de voedingsmodule worden toegevoegd. (1# en 2# aansluitingen hebben geen toegang tot de wisselstroomvoeding).
2. Bedradingsschema van M, H intelligente controller + extra functie (multifunctioneel) (zie figuur 2)
SB1 - Shuntknop (door gebruiker te voorzien)
SB2 - Onderspanningsknop (door gebruiker te voorzien)
F-Shunt-vrijgave
O-normaal open contact (3A/AC380V)
C- Normaal gesloten contact (3A/AC380V)
Q - Onmiddellijke onderspanningsvrijgave of onderspanningsvertragingsvrijgave
M - Energieopslagmotor
SB3 - Sluitknop (door gebruiker te voorzien)
X - Elektromagneet sluiten
DF - Hulpcontact stroomonderbreker
1#, 2# Uitgangsvermogen
3#, 4#, 5# Foutuitschakelingscontactuitgang
En de 4#-regel is een openbaar einde
6#, 7# Onderbrekerstatus eerste hulpcontactuitgang einde
8#, 9# Onderbrekerstatus tweede hulpcontactuitgangseinde
10 # Communicatie-interface-uitgang A-uiteinde
11# Communicatie-interface-uitgang B-uiteinde
12#, 13# Eerste signaalcontactuitgang
14#, 15# Tweede signaalcontactuitgang
16#, 17# Derde sets signaalcontactuitgang
18#, 19# Vierde sets signaalcontactuitgang
20# Bescherming aardleiding
21 # N-fase spanningsingang einde
22# Een fasespanningsingang einde
23 # B-fase spanningsingang einde
24# C fase-ingangsspanning einde
25# Ingang externe transformator 1
26# Externe transformatoringang 2
● Overzicht en installatieafmetingen van DW45-2000 (FrameⅠ) vaste luchtstroomonderbreker
● Overzicht en installatieafmetingen van DW45-3200 (frameⅡ) vaste stroomonderbreker
● Overzicht en installatieafmetingen van DW45-2000(FrameⅠ) Lade ACR Luchtstroomonderbreker
● Overzicht en installatieafmetingen van DW45-3200 (frame Ⅱ) lade-luchtstroomonderbreker
● Overzicht en installatieafmetingen van DW45-4000 (frame Ⅱ Capaciteit vergroten) Lade ACR Luchtstroomonderbreker
● Overzicht en installatieafmetingen van DW45-4000/4 (frameⅠ3+4 type) Lade ACR luchtstroomonderbreker
● Overzicht en installatieafmetingen van DW45-6300/4000A~5000A (frame Ⅲ) Lade ACR luchtstroomonderbreker
● Omtrek en installatieafmetingen van DW45-6300/3 6300A (frame Ⅲ) Lade ACR luchtstroomonderbreker
● Externe aansluiting koperspecificaties, aantal
| Nominale stroom | Externe koperspecificatie. | Aantal per paal | Nominale stroom | Externe koperspecificatie. | Aantal per paal |
| 630A | 40×5 | 2 | 2900A | 100×10 | 3 |
| 800A | 50×5 | 2 | 3200A | 120×10 | 3 |
| 1000A | 60×5 | 2 | 3600A | 120×10 | 4 |
| 1250A | 80×5 | 2 | 4000A | 120×10 | 4 |
| 1600A | 100×5 | 2 | 5000A | 120×10 | 5 |
| 2000A | 100×5 | 3 | 6300A | 120×10 | 6 |
| 2500A | 100×5 | 4 |
