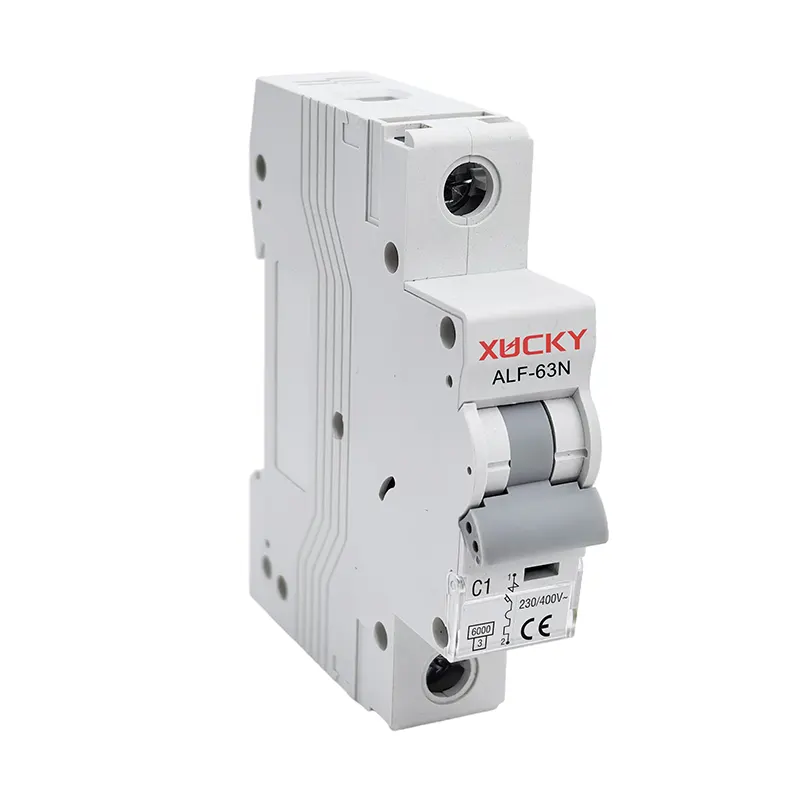

ALF-63-serie miniatuurstroomonderbreker

Als de professionele productie wil Xucky u de ALF-63-serie miniatuurstroomonderbreker (MCB) leveren, voldoet aan IEC60898-standaard, MCB heeft het kenmerk van betrouwbare prestaties, precieze beschermende functie, korte afgifte en hoge breekcapaciteit, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume, klein volume ook, klein volume, wordt veel gebruikt in en overladen van de contactor, schakelgerecht en elektrisch

Stuur onderzoek

Productomschrijving

ALF-63NH Series Miniature Circuit Breaker

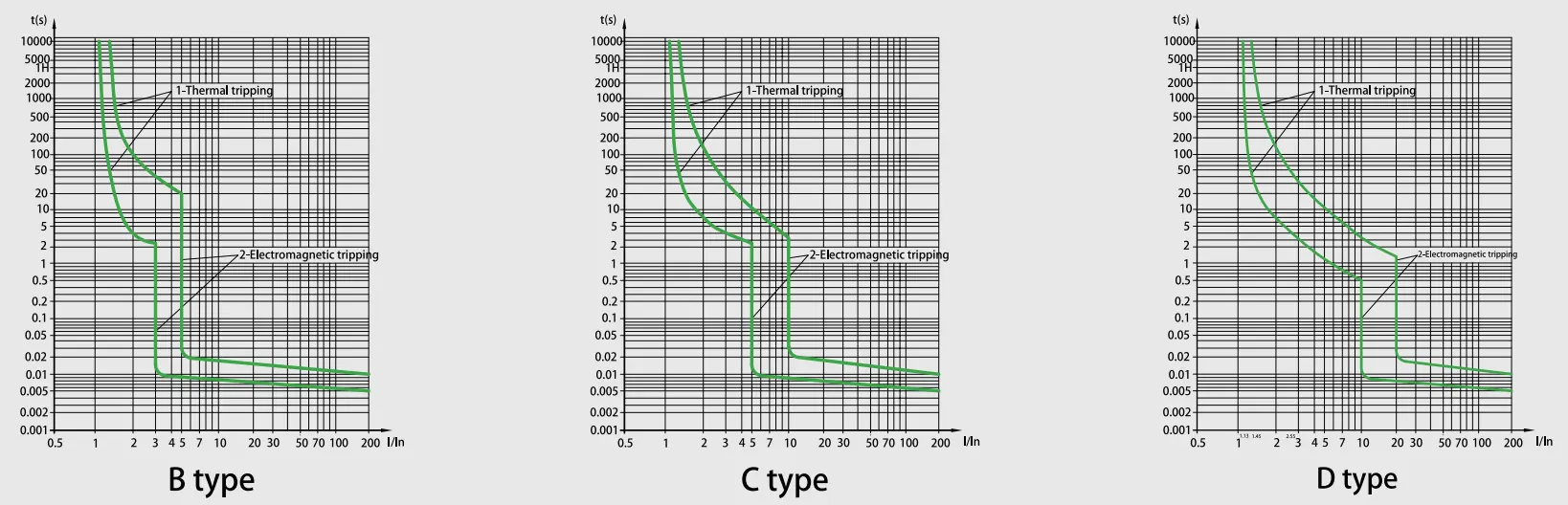

Karakteristieke curve

ALF-63NH Series Miniature Circuit Breaker

Technische specificatie

ALF-63-serie miniatuurstroomonderbreker
Standaard	Één/IEC60898-1
Breekcapaciteit (ka)	6,10
Bescherming	Tegen overbelasting en kortsluiting
Nominale stroom (a) in	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Nominale spanning (V)	1Pac 230/400,240/415
Nominale spanning (V)	1p+n, 2p, 3p, 3p+n, 4pac400/415
Rated Impulse bestand tegen spanning UIMP (KV)	4
Nominale isolatiespanning UI (V)	500
Energiebeperkende Cass	3
Omgevingstemperatuur (℃)	-25 ~+40, max. 95%vochtigheid
Thermische bedrijfslimiet	1.13xln geen struikelen binnen een uur
Thermische bedrijfslimiet	1.45xine struikelen binnen een uur
Magnertic -werking	B: (3-5) alstublieft, C: (5-10) alstublieft, D: (10-20) alstublieft
Aantal polen	1p, 1p+n, 2p, 3p, 3p+n en 4p
Type reis	Thermische/magnetische afgifte
Eindcapaciteit	16 mm² flexibel of 25 mm² rigide maximaal 25a beoordelingen
Eindcapaciteit	25 mm² flexibel of 35 mm²rigid van 32A tot 63A beoordelingen
Bescherming van bescherming	IP20
Installatie	Monteren op 35 mm din -rail
Breedte	17,8 mm per paal

Stroomonderbreker release -kenmerk

NEE.	Beoordeelde stroom van release (a)	Aanvankelijke staat	Teststroom	Specified time	Resultaat te verkrijgen	Opmerkingen
1	1-63	koude staat	1.13in	t≤1h	Niet-trip
2	1-63	bij de vorige test	1.45LN	T <1H	reis	Stroom instellen op opgegeven waarde gestaag in 5s
3	In≤32	koude staat	2.55in	1S	reis
3	In> 32	koude staat	2.55in	1S	reis
4	1-63	koude staat	3in	t≤0,1s	Niet-trip	B Type
			5in	t <0,1s	reis	B Type
			5in 10ln	t≤0,1s	Niet-trip	C -type
			10in	t <0,1s	reis	C -type
			20LN	t≤0,1s	Niet-trip	D -type
				t <0,1s	reis	D -type

Uithoudingsvermogen (operaties)

Categorie	Bedieningscycli	Werkfrequentie	Nominale stroom
Elektrisch uithoudingsvermogen	4000	240/H	1-32
		120/H	40-63
Mechanisch uithoudingsvermogen	10000	240/H	1-63

Functies

1. Ultrahoge kortsluitbreekcapaciteit

Geavanceerde boogcontroletechnologie bereikt een hogere onderbrekingscapaciteit in vergelijking met industriële normen, zodat de ALF-63-serie miniatuurcurrentbreaker (MCB) betrouwbare bescherming biedt voor elektrische systemen van industriële kwaliteit onder extreme foutomstandigheden.

2. Dual-mode verbindingsinterface

Het geïntegreerde hybride terminalontwerp ondersteunt rigide busbar docking en flexibele kabelklem. De ALF-63-serie miniatuurstroomonderbreker (MCB) kan zich aan verschillende installatiescenario's aanpassen zonder gereedschap, terwijl de bedradingstijd met 40%wordt verkort.

3. Energie-opslagmechanisme voor een lange levensduur

De ALF-63 Series Miniature Cirmar Breaker (MCB) heeft een veerondersteund besturingssysteem met 10.000 mechanische cycli-uithoudingsvermogen, met slijtagecompensatietechnologie

4. Geavanceerde samengestelde behuizing

met met roemsretarmende, hittebestendige en impuls-proof eigenschappen geïntegreerde boog-sparenkamers voor ingehouden foutgebeurtenissen.

5. Dynamische stroombeperkende topologie

Intelligente let-through energie-onderdrukking vermindert piekfoutstromen met 65-80%, waardoor de optimalisatie van stroomafwaartse apparaten met 30% totale systeemkostenreductiepotentieel mogelijk is.
