Elektronische stroomonderbreker ECB

Toepassingsgebied

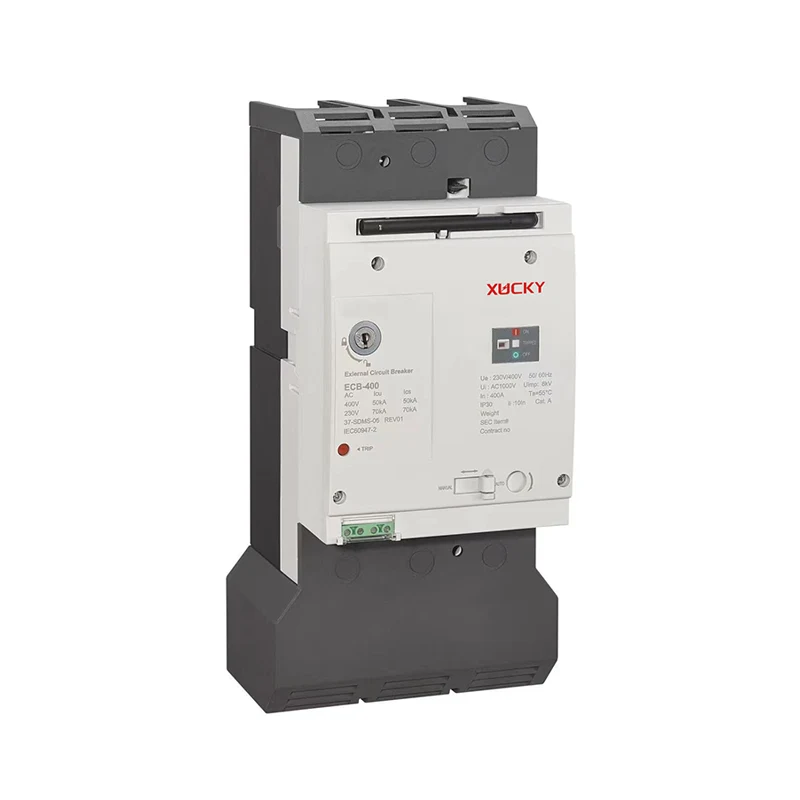

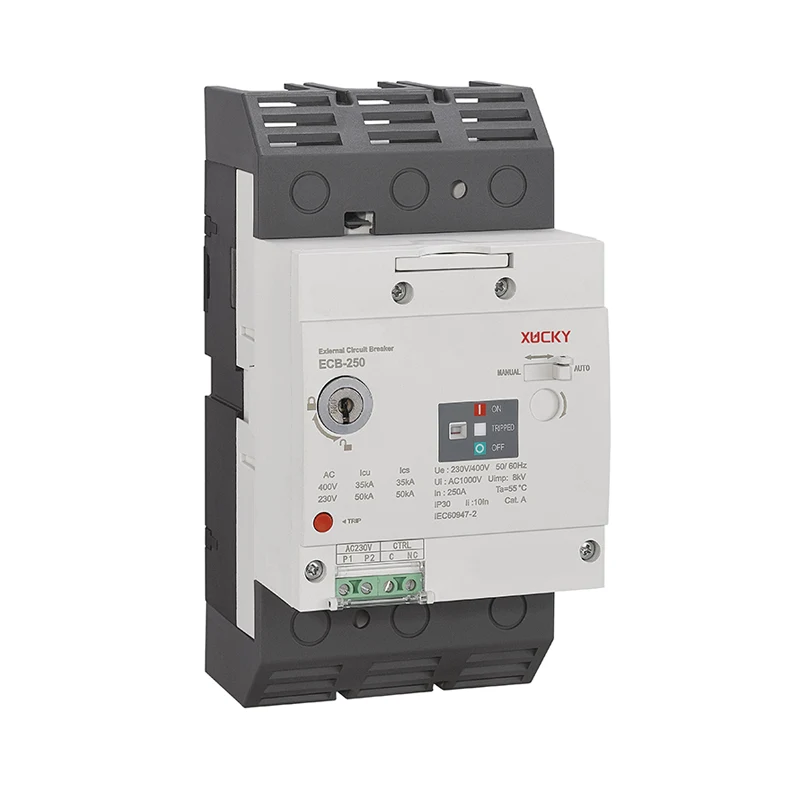

Het XUCKY elektronische stroomonderbreker ECB-product (externe stroomonderbreker) is ontworpen voor gebruik in een verscheidenheid aan toepassingen waarbij nauwkeurige controle en bewaking van elektrische systemen vereist zijn. Het is geschikt voor zowel commerciële als industriële omgevingen, inclusief maar niet beperkt tot stroomdistributiesystemen, automatiseringsprocessen en energiebeheeroplossingen. XUCKY ECB geschikt voor AC 50Hz/60Hz. onder normale omstandigheden kan de stroomonderbreker van het elektrische bedieningsmechanisme worden gebruikt voor de onregelmatige omschakeling van de lijn en de onregelmatige start van de motor. De serie elektrische bediening is klein van formaat, eenvoudig te installeren, stabiel in gebruik, intuïtief display en kan handmatig worden bediend. De uitgebreide prestaties hebben het geavanceerde niveau van vergelijkbare producten in de wereld bereikt.

Classificatie

Het ECB-product valt onder de categorie intelligente elektrische apparaten, specifiek ontworpen voor het bewaken en besturen van elektrische parameters. Het kan worden geclassificeerd als een geavanceerde slimme controller voor elektrische systemen.

Intelligente controllerprestaties

De intelligente controller binnen het ECB-product biedt superieure prestaties op het gebied van data-acquisitie, -verwerking en -respons. De belangrijkste kenmerken zijn onder meer:

● Realtime monitoring van spanning, stroom, arbeidsfactor en energieverbruik

● Geautomatiseerde foutdetectie en alarmen

● Externe toegang en controlemogelijkheden

● Aanpasbare instellingen en drempelwaarden voor optimale systeemprestaties

Normale arbeidsomstandigheden

Om een ​​betrouwbare werking te garanderen, moet het ECB-product onder de volgende omstandigheden worden geïnstalleerd en gebruikt:

● De omgevingstemperatuur is -5℃~+40℃. Daartussen bedraagt ​​de hoogte niet meer dan 2.000 meter.

● Atmosferische omstandigheden: de hoogste temperatuur is 40℃. De relatieve vochtigheid van de lucht bedraagt ​​niet meer dan 50%, en een hogere relatieve vochtigheid kan worden toegestaan ​​bij lagere temperaturen, zoals 20℃. De tijd bereikt 90%. Er moeten speciale maatregelen worden genomen de condensatie die af en toe ontstaat als gevolg van temperatuurveranderingen.

● Het externe magnetische veld van de installatielocatie mag in geen enkele richting groter zijn dan het geomagnetische veld. Vermijd grote elektromagnetische interferentie (zoals krachtige motoren of frequentieomvormers) in de buurt van het product, geen explosieve en corrosieve gassen, geen regen en sneeuwinvasie, droog en geventileerd.

● Vervuilingsniveau: Niveau 3; Installatiecategorie:III

Korte introductie van structuur

● Het elektrische bedieningsmechanisme ligt tussen 85~110% van de nominale bedrijfsspanning (24VDC, het toegestane spanningsbereik is 22,4~25,2VDC), wat de betrouwbare werking van de stroomonderbreker kan garanderen.

● Bedrijfsspanning: AC220V/DC220V, AC380V/DC380V, DC24V; in totaal 3 bedrijfsspanningen.

● P1 en P2 zijn de toegangsterminals voor de werkende voeding. P1 en P2 moeten geïsoleerd zijn van het hoofdcircuit van de stroomonderbreker en zijn bestand tegen een spanningsweerstand van niet minder dan AC2000V/1min tussen het hoofdcircuit en mogen niet doorslaan of overslaan. Het gebruikte detectiespanningsweerstandsinstrument voldoet aan IEC60947-1 (GB14048).1) Vereisten

● S1, S2, S4 zijn het toegangsuiteinde van de besturingslijn en het signaal is het pulssignaal (kortetermijnverbinding); de contacten op het tafelrelais zijn verbonden met S1 (gemeenschappelijk punt), S2 (sluiten), S4 (open). Wanneer S1 en S2 zijn aangesloten via de contacten op het tafelrelais, wordt de stroomonderbreker gesloten (voor het sluitcommando hoeft het signaal niet te worden aangesloten of losgekoppeld om uniform te worden uitgevoerd); wanneer S1 en S4 zijn aangesloten via de contacten op het tafelrelais, wordt de stroomonderbreker gesplitst (voor het schakelcommando hoeft het signaal niet te worden aangesloten of losgekoppeld)

● Wanneer de automatische modus wordt omgeschakeld naar het handmatig bedienen van de stroomonderbreker om de poort te sluiten of te splitsen, kan de stroomonderbreker de poort sluiten of splitsen. Het wordt niet beïnvloed door de aan- of ontkoppelingssignalen van S1, S2 en S4.

● Wanneer de stroomonderbreker in de handmatige modus gesloten of losgekoppeld is en naar de automatische modus is geschakeld, hoeft de stroomonderbreker niet te werken volgens de signaalbesturingsmodus. Bedien alleen het sluitsignaal S1, S2 opnieuw om de stroomonderbreker in te schakelen sluiten (voor het sluitcommando hoeft het signaal niet te worden aangesloten of losgekoppeld); de schakelaar S1, Aftrek (de opdracht vereist niet dat het signaal is aangesloten of losgekoppeld om te worden uitgevoerd).

● Wanneer de stroomonderbreker niet door kortsluiting uitschakelt of uitschakelt, wordt de 1s-zelfresetfunctie (automatische werking van de stroomonderbreker naar de splitterpositie) vertraagd in de automatische modus, die niet door het signaal wordt geregeld vóór uitschakeling of uitschakeling (het sluitsignaal is uniform verbonden of het poortsignaal is uniform verbonden); alleen de her- De poort is gesloten (voor het sluitcommando hoeft het signaal niet gelijkmatig te worden aangesloten of losgekoppeld); de poort S1 en S4 zijn verbonden met de stroomonderbreker (voor het poortcommando hoeft het signaal niet te worden aangesloten of losgekoppeld voor uitvoering). In de handmatige modus is er geen handeling om de stroomonderbreker te sluiten of te splitsen.

Uiterlijk beschrijving

Productparameterprestaties

Technische gegevens
