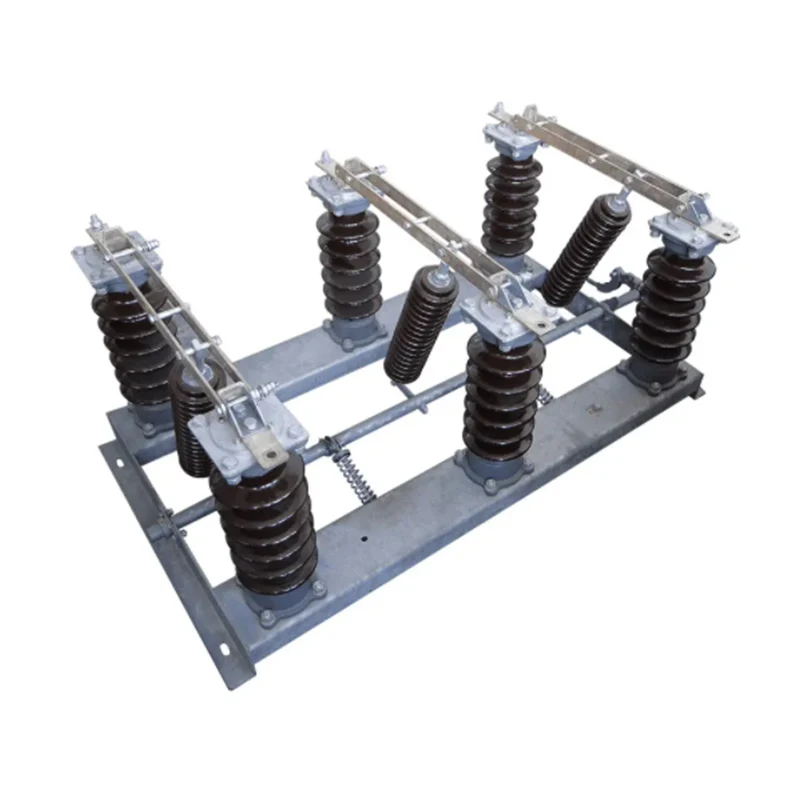

GW-12 AC HV-scheidingsschakelaar voor buiten

China XUCKY Electric past GW-12 AC HV-scheidingsschakelaar voor buiten aan (hieronder kortweg de scheidingsschakelaar) wordt gebruikt in een elektrisch energiesysteem met een nominale frequentie van 50 Hz, een nominale spanning van 12KV, is voornamelijk bedoeld voor het maken of verbreken van een circuit onder de lijn die spanning levert in hoogspanningsdistributie buitenshuis systeem apparatuur. Daarvan kan de ontkoppelingsschakelaar van het anti-vervuilingstype de vuilflits tijdens bedrijf effectief oplossen om te voldoen aan de eisen van gebruikers in zwaar vervuilde gebieden.

Stuur onderzoek

Productomschrijving

Overzicht

GW-12 AC HV-scheidingsschakelaar voor buiten (hieronder kortweg de scheidingsschakelaar) wordt gebruikt in een elektrisch energiesysteem met een nominale frequentie van 50 Hz, een nominale spanning van 12 KV, en is voornamelijk bedoeld voor het maken of verbreken van een circuit onder de lijn die spanning levert in apparatuur voor hoogspanningsdistributiesystemen buitenshuis. Daarvan kan de ontkoppelingsschakelaar van het anti-vervuilingstype de vuilflits tijdens bedrijf effectief oplossen om te voldoen aan de eisen van gebruikers in zwaar vervuilde gebieden.

Omgevingsomstandigheden

♦ Hoogte: ≤1000m (boven zeeniveau);

♦ Omgevingstemperatuur: -30℃~+50℃;

♦ Winddruk ≤ 700Pa (gelijk aan snelheid 35m/s);

♦ Mate van vervuilde lucht: IV;

♦ Aardbevingsintensiteit: niet hoger dan graad 8;

♦ De dikte van het bedekken van ijs≤10 mm;

♦ Geen brand, explosiegevaar, zware vervuiling en chemische erosie, evenals geen ernstige trillingen.a

Belangrijkste technische parameters van GW-12 Outdoor AC HV-scheidingsschakelaar

NEE.	Item		Eenheid	Waarde
1	Nominale spanning		kV	12
2	Nominale stroom		A	630
3	Nominale frequentie		Hz	50
4	Nominale weerstandsstroom (piekwaarde)		kA	50, 63
5	Geschatte korte tijd is bestand tegen stroom		kA	20, 25
6	De nominale duur van korte tijd is bestand tegen stroom		S	4
7	Weerstand hoofdcircuit		mΩ	≤110
8	1min netfrequentie bestand tegen spanning (RMS) fase-naar-fase, fase -naar-aarde/ over de open contacten	droog	kV	42/48
9		nat	kV	34
10	Verlichtingsimpuls houdspanning (piek) fase-naar-fase, fase -naar-aarde/ over de open contacten		kV	75/85
11	Mechanische levensduur		Tijden	2000
