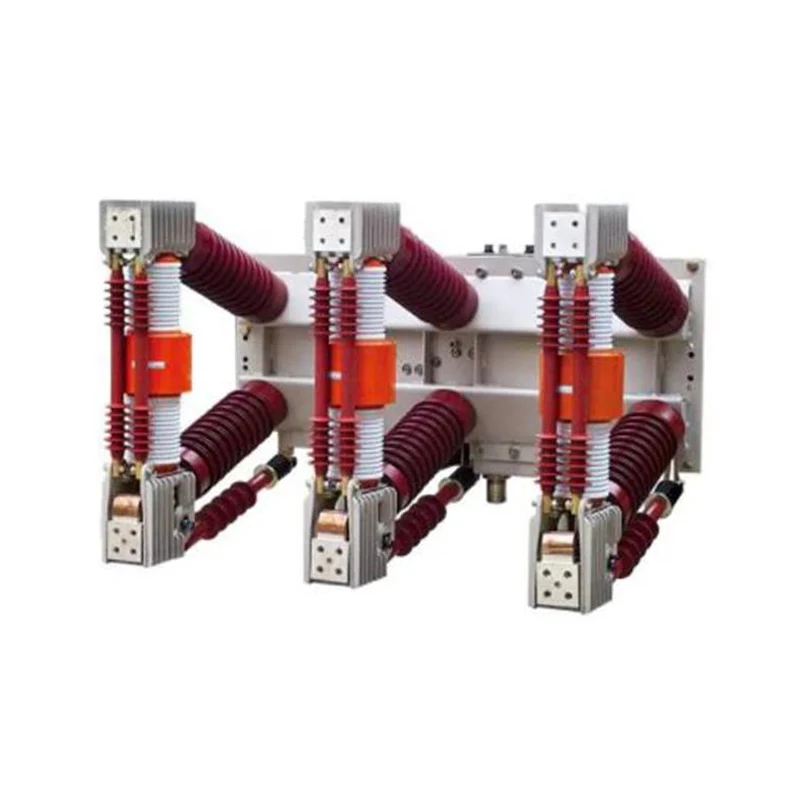

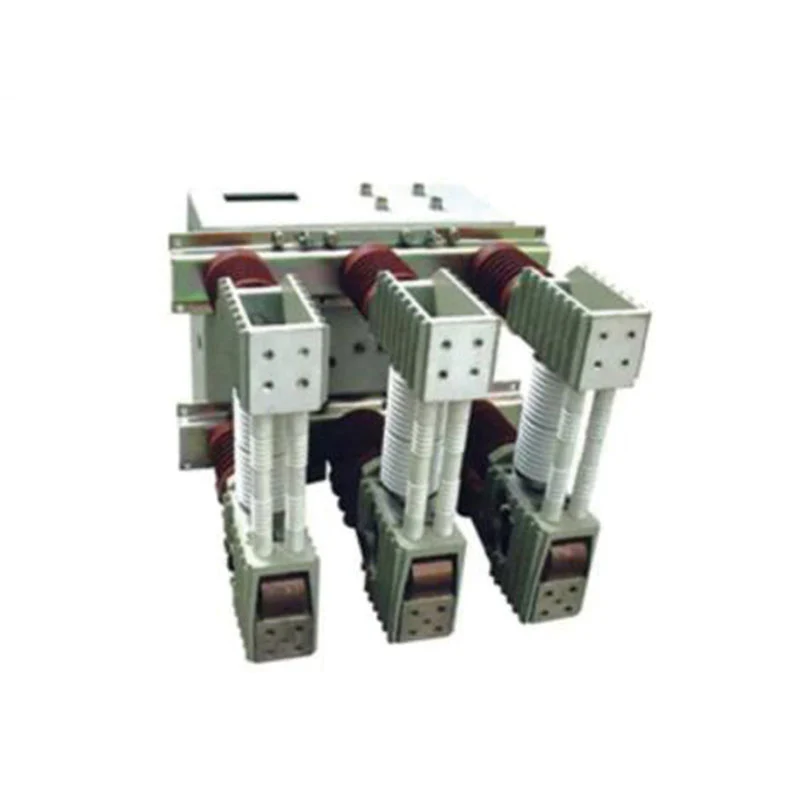

ZN12-12 40,5-serie vacuüm-hoogspanningsschakelaar voor binnen

ZN12-12 40.5 serie indoor hoogspanning vacuümstroomonderbreker is een 3-fase AC 50Hz 12kV / 40.5KV indoor schakelapparatuur.

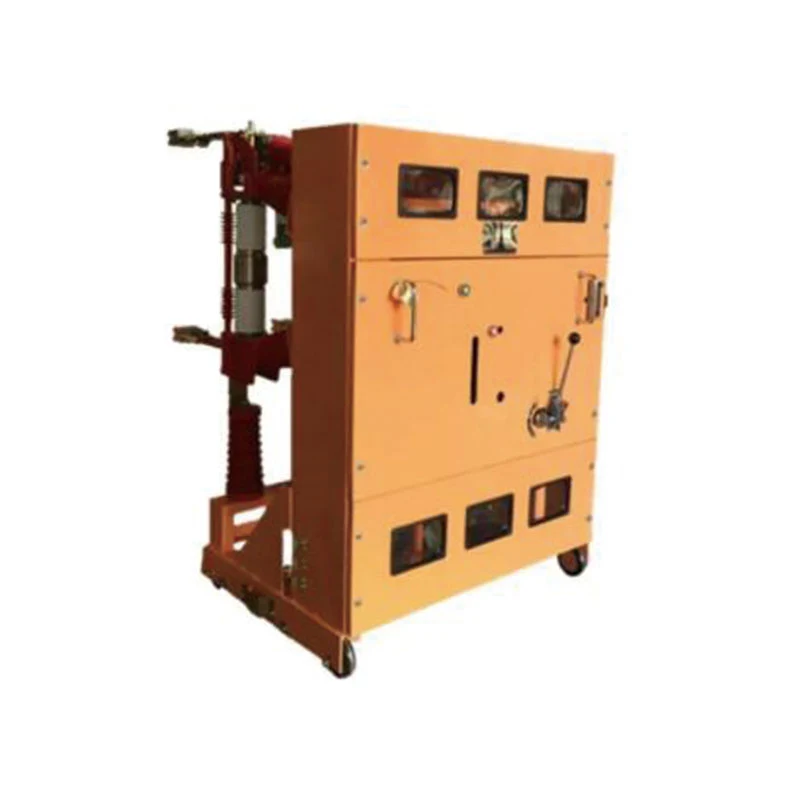

♦ Installatiemanier: uittrekbaar type, vast type;
♦ Bedieningsmechanisme: veermechanisme;
♦ Toepassing: schakelkast GBC-35, JYN1-35.

Stuur onderzoek

Productomschrijving

XUCKY Electric is een toonaangevende Chinese fabrikant en exporteur, gespecialiseerd in ZN12-12 40.5-serie hoogspanningsvacuümstroomonderbrekers voor binnenshuis. We hebben een breed scala aan producten om aan de verschillende behoeften van onze klanten over de hele wereld te voldoen. Onze toewijding aan superieure kwaliteit, innovatieve technologie en uitstekende klantenservice zorgt ervoor dat we ons onderscheiden in onze branche.

ZN12-12/40.5 HV-vacuümstroomonderbreker voor binnen is een driefasige AC 50Hz 12kV/40.5KV binnenschakelapparatuur.

♦ Installatiewijze: uittrekbaar type, vast type;

♦ Bedieningsmechanisme: veermechanisme;

♦ Toepassing: schakelkast GBC-35, JYN1-35.

Omgevingsomstandigheden

♦ Omgevingstemperatuur: -25°C~+40°C;

♦ Hoogte: <1000m;

♦ Relatieve luchtvochtigheid: daggemiddelde <95%, maandgemiddelde <90%;

♦ Aardbevingsintensiteit: <8 niveau;

♦ Plaatsen zonder vuur, explosiegevaar, ernstige vervuiling, chemische corrosie en intense trillingen.

Belangrijkste technische parameters

ZN12-12

Nee	Item	Eenheid	Waarde
1	Nominale spanning	kV
2	Nominale stroom	A	630, 1250, 1600		1250, 1600,2000, 2500,3150		2000, 2500, 3150.4000
3	Nominale kortsluitbreekstroom	kA	20	25	31.5	40	50
4	Dynamische stabiliteitsstroom (piek)	kA	50	63	80	100	125
5	4s thermische stabiliteitsstroom	kA	20	25	31.5	40/3s	50/3s
6	Nominale kortsluitstroom	kA	50	63	80	100	125
7	Kortsluitstroom-breeknummer	keer	30				12
8	Nominale bedieningsvolgorde		CO-0,3S-CO-180S-CO			O-180S-CO-180S-CO
9	Mechanische levensduur	keer	10000			6000
10	Nominaal stroomonderbrekingsnummer	keer	10000			6000
11	Nominale bliksemstoothoudspanning (volledige golf)	kV	75
12	Nominale kortstondige stroomfrequentie bestand tegen stroom (1 min)	kV	42
13	Sluitingstijd	mevrouw	≤75
14	Openingstijd	mevrouw	≤65
15	Vermogen en nominale spanning van de energieopslagmotor	W/V	275W/110V, 220V
16	Tijd voor energieopslag	s	<15

Nee	Item	Eenheid	Waarde
17	Nominale spanning van de sluitspoel	V	110V, 220V
18	Nominale spanning van openingsspoel	V
19	Nominale spanning van de vergrendelingsspoel	V
20	Nominale stroom van release	A	5
21	Nominale stroom van hulpschakelaar	A	AC10A, DC5A

ZN12-40,5

Nee	Item	Eenheid	Waarde
1	Nominale spanning	kV	40.5
2	Nominale stroom	A	1250, 1600, 2000	1250, 1600,2000,2500
3	Nominale kortsluitbreekstroom	kA	20, 25	31.5
4	Dynamische stabiliteitsstroom (piek)	kA	50, 63	80
5	4s thermische stabiliteitsstroom	kA	20, 25	31.5
6	Nominale kortsluitstroom (piek)	kA	50, 63	80
7	Kortsluitstroom-breeknummer	keer	30	20
8	Nominale bedieningsvolgorde		CO-0,3S-CO-180S-CO
9	Nominale bliksemstoothoudspanning (volledige golf)	kV	180
10	Nominale kortstondige stroomfrequentie bestand tegen stroom (1 min)	kV	95
11	Sluitingstijd	mevrouw	≤90
12	Openingstijd	mevrouw	≤75
13	Mechanica! leven	keer	10000	60000
14	Nominaal stroomonderbrekingsnummer	keer	10000	60000
15	Nominale breekstroom van de condensatorbank	A	630
	Vermogen van energieopslagmotor	W	275
17	Nominale spanning van energieopslagmotor	V	≃110V, 220V
18	Tijd voor energieopslag	s	≤15
19	Nominale spanning van sluit- en openingsspoel	V	≃110V, 220V
20	Nominale stroom van overstroomafgifte	A	5
21	Nominale stroom van hulpschakelaar	A	AC10A, DC5A
