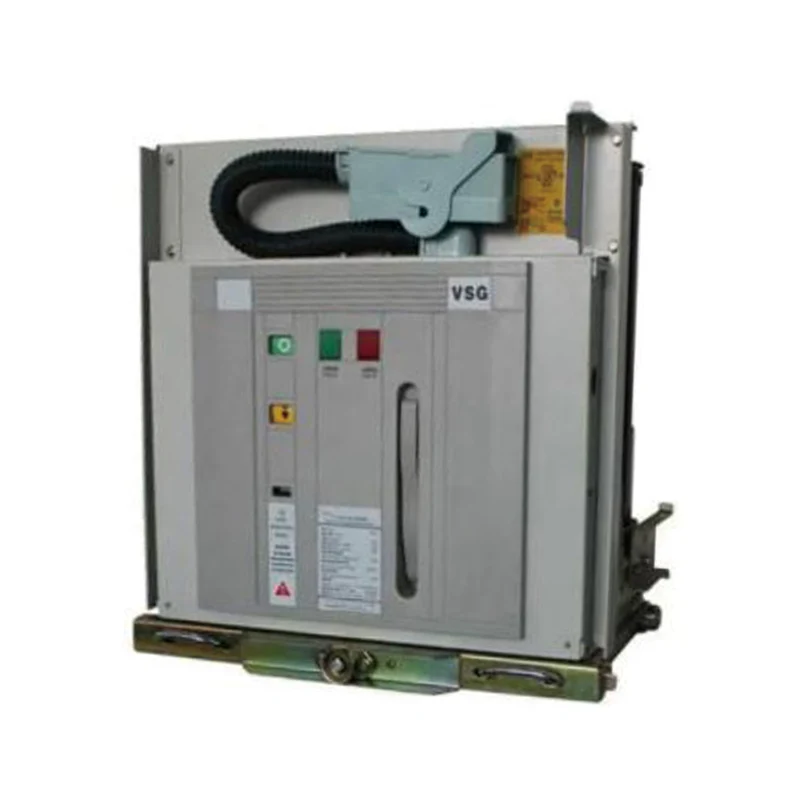

VSG-12-serie hoogspanningsvacuümstroomonderbreker voor binnen

Stuur onderzoek

Productomschrijving

♦ Installatiemanier: uittrekbaar type, vast type;

♦ Bedieningsmechanisme: veerbediening;

♦ Paaltype: gemonteerde paal, ingebedde paal;

♦ Fase-tot-fase afstand: 150 mm, 210 mm, 275 mm;

♦ Omgevingstemperatuur: -15r~+40r;

♦ Hoogte: <1000m;

♦ Relatieve luchtvochtigheid: daggemiddelde <95%, maandgemiddelde <90%;

♦ Aardbevingsintensiteit: <8 niveau;

♦ Plaatsen zonder vuur, explosiegevaar, ernstige vervuiling, chemische corrosie en intense trillingen.

Nee	Item	Eenheid	Waarde
1	Nominale spanning	kV	12
2	1 min. netfrequentie bestand tegen spanning		42
3	Nominale bliksemimpuls is bestand tegen spanning		75
4	Nominale frequentie	Hz	50
5	Nominale stroom	A	630, 1250, 1600, 2000, 2500, 3150
6	Nominale kortsluitbreekstroom	kA	25, 31,5, 40
7	Geschatte korte tijd is bestand tegen stroom	kA	25, 31,5, 40
8	Nominale kortsluitingsduur	s	4
9	Nominale piekwaarde is bestand tegen stroom	kA	63, 80, 100
10	Nominale kortsluitstroom	kA	63, 80, 100
11	Voedingsfrequentie secundair circuit bestand tegen spanning (Imin)	V	2000
12	Nominale breekstroom voor enkele / back-to-back-condensatorbank	A	630/400 (800/400 voor 40kA)
	Openingstijd (nominale spanning)	mevrouw	20-50
14	Sluitingstijd (nominale spanning)	mevrouw	35-70
15	Mechanische levensduur	Tijden	10000
16	Elektrische levensduur		E2-klasse
17	Bewegende en vaste contacten cumulatief toegestane slijtagedikte	mm	3
18	Nominale bedrijfsspanning bij sluiten	V	AC/DC110/220
19	Nominale openingsspanning	V	AC/DC110/220

Nee	Item	Eenheid	Waarde
20	Nominaal motorvermogen	W	90
21	Oplaadtijd	s	≤15
22	Ruimte tussen open contacten	mm	9±1
23	Over reizen	mm	3±1
24	Bouncetijd voor contactsluiting	mevrouw	≤2
25	Driefasig openen en sluiten asynchronisme	mevrouw	≤2
26	Gemiddelde openingssnelheid	mevrouw	0,9-1,7
27	Gemiddelde sluitsnelheid	mevrouw	0,6 〜1,0
28	Weerstand van het geleidende circuit	mΩ	≤45 (630A) ≤35(1250-2000A) ≤25 (boven 2500A)
29	Sluitcontactdruk van de contacten	N	3100-3700 (25-31,5kA) 4400-4800 (40kA)
30	Nominale bedieningsvolgorde		O-0,3s-CO-180s-CO

Opmerking: wanneer de stroom 4000 A is, is geforceerde luchtkoeling nodig.

♦ Uittrekbaar type (gemonteerde paal)

kast breedte	nominale stroom (A)	nominale kortsluit-breekstroom (kA)	P	H	A	B	C	D	E	F	G	J	K	L	M	N	R	S	T
650	630	20'31.5	150	275	490	502	492	500	433	626	035	280	598	76	78	637	501	202	40
650	12j0	20-31,5	150	275	490	502	492	500	433	626	049	280	598	76	78	637	501	202	40
800	630	20-31,5	210	275	638	652	640	650	433	626	035	280	598	76	78	637	501	277	40
800	1250	20-40	210	275	638	652	640	650	433	626	049	280	598	76	78	637	501	277	40
800	1600	31,5-40	210	275	638	652	640	650	433	626	055	280	598	76	78	637	501	277	40
WOO	030	20-31,5	275	275	838	852	838	850	433	626	035	280	598	76	78	637	501	377	40
1000	1250	20-40	275	275	838	852	838	850	433	626	049	280	598	76	78	637	501	377	40
1000	1600	31,5-40	275	275	838	852	838	850	433	626	055	280	598	76	78	637	501	377	40
1000	1600-2000	31,5-40	310	310	838	852	838	850	361	680	079	295	586	77	88	698	529	377	0
1000	2500-4000	31,5-40	310	310	838	852	838	850	361	680	0109	295	586	77	88	698	529	377	0

♦ Uittrekbaar type (ingebedde paal)
