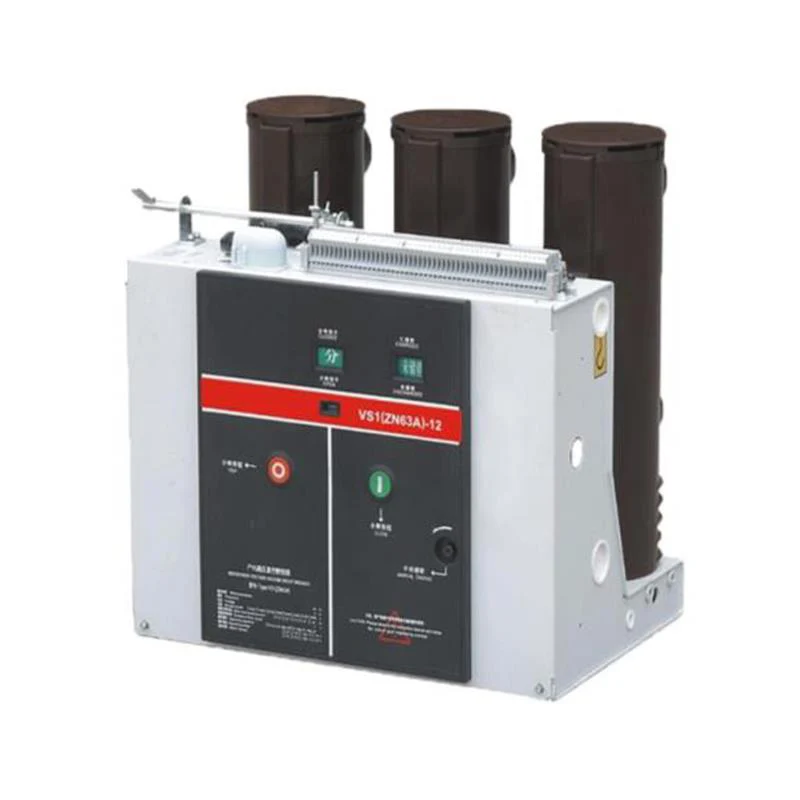

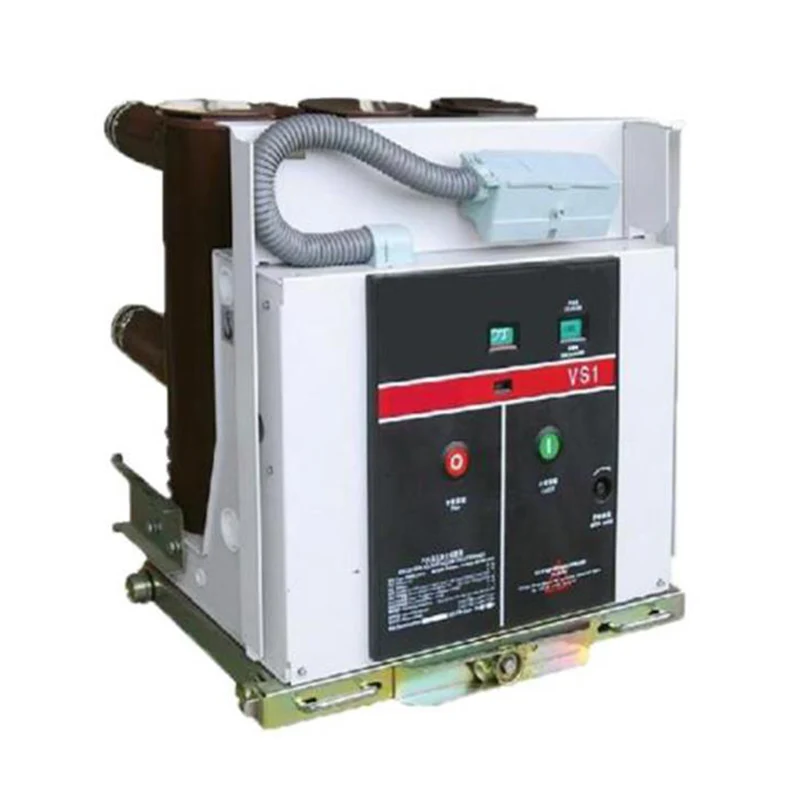

ZN63A-12 Hoogspanningsvacuümstroomonderbreker voor binnen

ZN63A-12 hoogspanningsvacuümstroomonderbreker voor binnen is een binnenapparatuur met driefasige AC 50 Hz en een nominale spanning van 12 kV, die kan worden gebruikt voor de controle en bescherming van elektrische installaties in industriële en mijnbouwbedrijven, energiecentrales en onderstations, en is geschikt voor frequente operatieplaatsen.

De spanningsvacuümstroomonderbreker kan veelvuldig worden bediend en heeft de mogelijkheid om meerdere keren te breken en opnieuw te sluiten. Het product is ontworpen als montagestructuur aan de voor-achterzijde, het kan niet alleen worden gebruikt als vaste installatie-eenheid, maar kan ook worden gebruikt als handkareenheid door het uit te rusten met een chassis, en heeft een betrouwbare in elkaar grijpende functie.

ZN63A 12KV stroomonderbreker voldoet aan de normen: GB/T1984 en JB/T3855.

ZN63A-12 hoogspanningsvacuümstroomonderbreker voor binnen, geproduceerd door TAIXI Electric, is de vijfde generatie VS1 hoogspanningsvacuümstroomonderbreker voor binnen. Het heeft een betrouwbare vergrendelingsfunctie en kan vaak worden gebruikt. Het heeft de kabel om meerdere keren te breken en opnieuw te sluiten. De hoogspanningsvacuümstroomonderbreker voor binnenshuis bestaat uit het bedieningsmechanisme en de boogdovende kamer, die kan worden gebruikt als een vaste installatie-eenheid of als een afzonderlijke handkar uitgerust met een chassiswagen.

Model en betekenis

Werkende staat

1. Omgevingsluchttemperatuur: -15~+40℃

2. Hoogte: ≤2000m

3. Vochtigheid: dagelijkse gemiddelde waarde ≤95%, maandelijkse gemiddelde waarde ≤90%;

4. Waterdampdruk: dagelijkse gemiddelde waarde ≤2,2 kPa; Maandelijkse gemiddelde waarde ≤1,8kPa

5. De externe schokken en aardbevingen kunnen worden verwaarloosd

6. Niet gebruiken op plaatsen waar sprake is van stof-, smog-, bijtende/ontvlambare gassen, dampen en zoutvervuiling.

Technische specificatie

1. Hoofdspecificatie en technische parameter

2. Mechanische parameters van de hoogspanningsvacuümstroomonderbreker binnenshuis na montage en afstelling

3. Technische parameters voor het openen en sluiten van spoelen

4. Technische parameters van de energieopslagmotor

De energieopslagmotor maakt gebruik van een DC-motor met permanente magneet, de bedrijfsspanning maakt AC- en DC-voeding mogelijk

Productstructuur en functies

1. Vacuümonderbreker

De 12KV-stroomonderbreker is uitgerust met een keramische of glazen vacuümonderbreker van het tussenliggende afdichtingstype, maakt gebruik van koper-chroom contactmateriaal, komvormige magnetische veldcontactstructuur, de elektrische contactslijtage is klein, de elektrische levensduur is lang en de weerstandsspanning Het contactniveau is hoog, de diëlektrische sterkte is stabiel, de boogherstelsnelheid is snel, het onderscheppingsniveau is laag en de breekkabel is sterk.

2. Algemene structuur

De algehele structuur van de hoogspanningsvacuümstroomonderbreker voor binnenshuis neemt het bedieningsmechanisme en de voor-achter opstelling van de boogdovende kamer over. Het hoofdcircuitgedeelte is bedoeld voor een driefasige vloerachtige structuur. De vacuümonderbreker wordt verticaal geïnstalleerd in een buisvormige isolatiebuis. Het isolatievat is gemaakt van epoxyhars en wordt gegoten volgens het APG-proces, waardoor het bijzonder goed bestand is tegen kruip. Dit structurele ontwerp vermindert de ophoping van stof op het oppervlak van de boogdovende kamer aanzienlijk, kan niet alleen voorkomen dat de vacuümonderbreker door externe factoren wordt beschadigd, maar kan ook een hoge weerstand tegen het spanningseffect garanderen, zelfs in de omgeving van vochtige hitte en ernstige vervuiling.

Stroompad van het hoofdcircuit wanneer de 12KV-stroomonderbreker zich in de gesloten positie bevindt:

De bovenste uitlaatzitting 28 is bevestigd aan de bovenste beugel 27 op de boogdovende kamer met het statische contact binnen de vacuümboogdovende kamer, via het beweegbare contact en de daarmee verbonden geleidende clip, en is zacht verbonden met de onderste beugel 30 en de onderste uitlaatzitting 32 . De werking van de binnen-hoogspannings-vacuüm-stroomonderbreker en het contact van de contacten worden tot stand gebracht door de isolatiestaaf 34 en de interne schotelveer 33 via het drijfstangsysteem van de binnen-hoogspanning-vacuüm-stroomonderbreker.

De stroomonderbreker is op elk stroomniveau voorzien van een stofdichte isolatiecilinderafdekking. Het is niet nodig om de nominale stroom van 1250A en lager te verwijderen bij feitelijk gebruik, en deze moet worden verwijderd als de nominale stroom 1600A of hoger is.

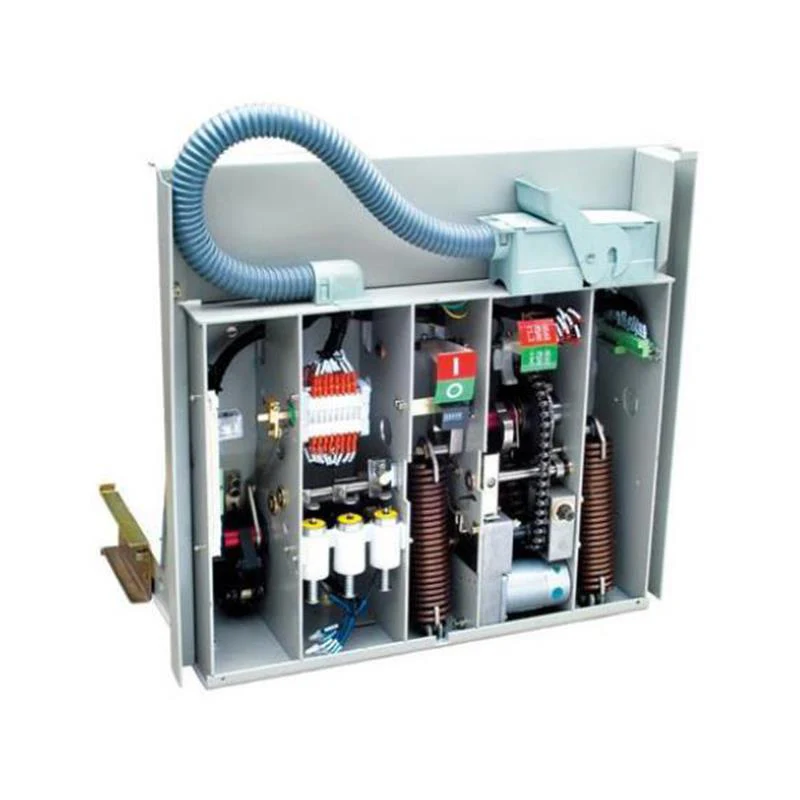

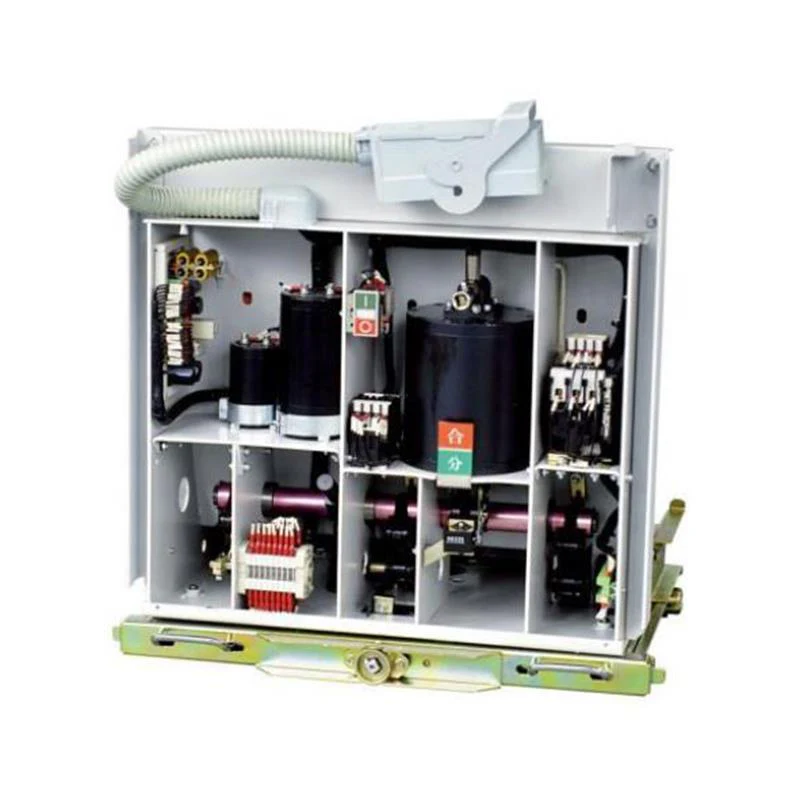

3. Bedieningsmechanisme

Het bedieningsmechanisme is een vlak opgesteld veerenergieopslagmechanisme, dat een handmatige energieopslag en een elektrische energieopslagfunctie heeft. Het bedieningsmechanisme is in de mechanismekast vóór de boogdoofkamer geplaatst. De mechanismekast van de 12KV-stroomonderbreker wordt tegelijkertijd gebruikt als frame van het bedieningsmechanisme. De mechanismekast is verdeeld in vier middelste scheidingsborden in vijf montageruimtes, waarin respectievelijk de opslag- en energieopslagdelen, het transmissiedeel, het uitschakeldeel en het bufferdeel zijn geïnstalleerd. Het voorste gedeelte is uitgerust met een scharnier, een AAN-UIT-knop, een gat voor handmatige energieopslag, een statusindicator voor de veeropslag en een AAN-UIT-indicator. Op deze manier vormen de boogdovende kamer en het mechanisme één geheel om de twee consistenter te maken, de onnodige tussenliggende transmissieverbinding te verminderen, het energieverbruik en het geluid te verminderen en de functie van de 12KV-stroomonderbreker betrouwbaarder te maken.

4. De 12KV-stroomonderbreker heeft de voordelen van een lange levensduur, eenvoudig onderhoud, geen vervuiling, geen explosiegevaar, laag geluidsniveau en dergelijke, en is geschikter dan frequente bedrijfsomstandigheden en andere zware werkomstandigheden. De 12KV-stroomonderbreker kan worden geladen in een schakelapparaat van het handkartype en kan ook worden gebruikt voor vaste schakelapparatuur.

Werkingsprincipe

1. Principe van boogdoving

De 12KV-stroomonderbreker maakt gebruik van een boogdovende kamer met vacuüm en isolatiemedium en heeft een zeer hoge vacuümgraad. Wanneer de beweegbare en statische contacten elektrisch worden gescheiden onder invloed van het bedieningsmechanisme, zal de boog tussen de contacten worden gegenereerd. Door de speciale structuur van het contact wordt in de contactopening ook een geschikt elektromagnetisch veld gegenereerd, dat de diffusie van de boog bevordert en de boog gelijkmatig over het oppervlak van het contact verdeelt om te branden om een ​​lage boogspanning te behouden. Wanneer de stroom van nature nul is, kunnen resterende ionen, elektronen en metaaldampen in een tijd van microseconden recombineren of condenseren op het oppervlak van het contact en de afscherming, zodat de diëlektrische sterkte van de breuk van de boogdovende kamer wordt hersteld snel doof je de boog en bereik je het breken.

2. Energieopslag

De energie die nodig is om de vacuüm-hoogspanningsschakelaar binnen te sluiten, wordt geleverd door de energieopslag van de sluitveer. De energieopslag kan worden gedaan door een externe aandrijfmotor, of handmatig via de energieopslaghendel.

Werking van energieopslag: het elektrische uitgangskoppel van de op het frame bevestigde energieopslagmotor wordt aangedreven door het unidirectionele lager van de uitgaande as van de motor, of de opslaghandgreep wordt in het handmatige energieopslaggat gestoken om met de klok mee te schudden, en het tandwiel wordt geroteerd door het wormwiel en de worm. Vervolgens wordt het kettingwiel door de ketting aangedreven om te roteren. Wanneer het tandwiel draait, drijft de schuif op het aandrijfwiel van de tandwielpin de energieopslagas aan om te roteren.

En door de twee zijarmspansluitveer voor energieopslag. Wanneer de energieopslagpositie is bereikt, drukt de limietbalk op het frame de schuif omlaag, zodat de energieopslagas wordt losgekoppeld van het tandwieloverbrengingssysteem en de opslagenergie ervoor zorgt dat het wiel de rol vasthoudt. Tegelijkertijd wordt de energieopslagpositie behouden en wordt de energieopslagindicator omgedraaid door het kiesbord op de energieopslagschacht. Het energieopslagteken wordt weergegeven en de slagschakelaar wordt geschakeld om de stroomtoevoer naar de energieopslagmotor af te sluiten. Op dit moment wordt de hoogspanningsvacuümstroomonderbreker binnenshuis voorbereid op sluiting.

3. Sluiting

Nadat het mechanisme energie heeft opgeslagen, zal, als het sluitsignaal wordt ontvangen, de sluitsolenoïde in werking treden of op de sluitknop drukken om de energieopslagas draaiende te houden, het pincet aandrijven om de rol vrij te geven, de energieopslag vrijgeven en de sluitveer geeft energie vrij, zodat de energieopslagschacht en de nok op de as met de klok mee draaien. Door de arm te draaien, drijft de transmissieplaat de geïsoleerde trekstang aan om het beweegbare contact naar de sluitpositie te drijven, en drukt de contactveer samen om de contactdruk te behouden die nodig is voor het contact.

Nadat het sluiten is voltooid, wordt de gesloten positie gehandhaafd door het sluitgordijn en de halve schacht. Tegelijkertijd worden de energieopslagindicator en de energieopslagslagschakelaar gereset, wordt het voedingscircuit van de motor aangesloten en geeft het AAN-UIT-indicatiebord het "dicht"-teken weer. Als de externe voeding is ingeschakeld, wordt deze ingeschakeld de energieopslagstatus opnieuw.

Opmerking: wanneer de 12KV-stroomonderbreker zich in de gesloten toestand bevindt of het slot is geselecteerd en de externe voeding en de 12KV-stroomonderbreker van het handkartype niet zijn aangesloten tijdens het voortstuwingsproces, kan de sluitingshandeling niet worden uitgevoerd.

4. Openingshandeling

Nadat het sluiten is voltooid, zodra het openingssignaal is ontvangen of de openingsknop is ingedrukt, werkt de openings-uitschakel-elektromagneet of de overstroom-vrijgave-elektromagneet, zodat de beperking van de halve as op de sluitrem wordt opgeheven. De statische en dynamische contacten van de boogdovende kamer worden gescheiden door de energie die is opgeslagen in de contactveren en de opening, en de handeling wordt uitgevoerd. Bij het na-openingsproces absorbeert de hydraulische buffer de resterende energie tijdens het openingsproces en beperkt de openingspositie.

De aan-uit-indicatorplaat toont het "Open"-teken, terwijl tegelijkertijd aan de teller wordt getrokken om het tellen van de teller te realiseren, de hoofdschakelaar wordt geschakeld door de aandrijfkoppeling.

Fout bij vergrendelingsbeveiliging

1. Nadat de sluiting van de hoogspanningsvacuümstroomonderbreker voor binnenshuis is voltooid, beweegt de sluitende, in elkaar grijpende buigplaat naar beneden om de sluitende buigplaat op de as te knikken en vast te houden, en de stroomonderbreker kan niet opnieuw worden gesloten wanneer de stroomonderbreker is niet geopend.

2. Als na het sluiten van de stroomonderbreker het elektrische sluitsignaal niet op tijd wordt verwijderd, zal het interne anti-uitschakelcontrolecircuit van de hoogspanningsvacuümstroomonderbreker voor binnenshuis het sluitcircuit onderbreken om meervoudig hersluiten te voorkomen. 3. Wanneer de stroomonderbreker van het handkartype de experimentele positie of werkpositie niet heeft bereikt, knikt de in elkaar grijpende buigplaat de pin tijdens het sluiten en wordt de hoogspanningsvacuümstroomonderbreker binnenshuis niet gesloten om te voorkomen dat de stroomonderbreker de laadruimte in gesloten toestand.

4. Nadat de hoogspanningsvacuümstroomonderbreker van het handkartype in de werkpositie of testpositie is gesloten, vergrendelt het rolvergrendelingsmechanisme de plaat en kan de handkar niet bewegen om te voorkomen dat de laadzone naar binnen wordt getrokken of geduwd de slottoestand.

5. Als het elektrisch sluitslot is geselecteerd, wordt de handmatige sluiting verhinderd wanneer de secundaire stuurstroom is ingeschakeld.

Opmerking: het stroomverbruik bij het sluiten is 4,5 W en kan normaal worden gebruikt bij 0,8-1,1 keer de nominale spanning.

Installatie, gebruik en onderhoud

■ Installatie:

1. De 12KV-vermogensschakelaar kan worden geïnstalleerd als een vaste eenheid of als een trolley met een chassis.

2. Bij het optillen van de stroomonderbreker moet de haak aan het hijsgat op de hoogspanningsvacuümstroomonderbreker binnenshuis worden gehangen. Tijdens het bewegen mogen de bovenste en onderste contactarmen niet aan kracht worden blootgesteld, terwijl de stroomonderbreker tegelijkertijd niet aan grote schoktrillingen mag worden blootgesteld.

3. De 12KV-stroomonderbreker moet samenwerken met de kast en werken.

A. De verbindingsbouten tussen de inlaat en uitlaat van de vaste stroomonderbrekers en de hoofdstroombus moeten worden vastgedraaid om een ​​goed contact te garanderen.

B. De hoogspannings-vacuümstroomonderbreker voor binnenshuis wordt met een handkar in de kast geduwd met de speciale transportwagen. Wanneer de stroomonderbreker in de test-/isolatiepositie komt, moeten de slotplaat van het chassis en de kast goed op elkaar zijn afgestemd.

C. Steek de speciale hendel in het bedieningsgat van het chassis en draai met de klok mee om vooruit te gaan en tegen de klok in om eruit te komen. De 12KV-stroomonderbreker kan alleen in de opening worden geduwd of verlaten. De voortstuwingsslag van de stroomonderbrekerwagen is 200 mm.

D. De stroomonderbreker van het handkartype 12KV kan de openings- en sluitingshandeling alleen uitvoeren in de testpositie en de werkpositie. Wanneer deze zich in gesloten toestand bevindt, kan de stroomonderbrekerwagen niet worden verplaatst.

4. Sluit het stuurcircuit correct aan, het interne schakelschema van de hoogspanningsvacuümstroomonderbreker binnenshuis (zie Afbeelding 5 tot en met Afbeelding 8 voor details).

■ Gebruik:

Werking van energieopslag

A. Handmatige energieopslag: Steek de speciale hendel voor energieopslag met de klok mee in het gat voor handmatige energieopslag. Nadat de energieopslag is aangebracht, geeft de energieopslagindicator aan dat er energie is opgeslagen.

B. Gemotoriseerde energieopslag: Schakel het bedrijfsvermogen van de energieopslagmotor in en de motor slaat automatisch energie op. Nadat de energieopslag is aangebracht, wordt het energieopslagcircuit van de motor automatisch uitgeschakeld en geeft de energieopslagindicatie aan dat er energie is opgeslagen.

2. Na het sluiten en openen van de schakelaar, nadat de energieopslag is voltooid, drukt u handmatig op de knop "Sluiten" of schakelt u de besturingsstroom in om de sluitsolenoïde te laten werken, dat wil zeggen dat het sluiten kan worden gerealiseerd; wanneer de schakelaar wordt geopend, drukt u handmatig op "Breaker". Het openen van de sub-gate-solenoïde kan worden bereikt door op een knop te drukken of door de besturingsvoeding in te schakelen.

3. De operator moet de structuur van de hoogspanningsvacuümstroomonderbreker voor binnenshuis begrijpen, de productinstructies zorgvuldig lezen en deze correct bedienen zoals gespecificeerd.

■ Onderhoud:

1. Vanwege het gebruik van een vacuümonderbreker voor hoogspanningsvacuümstroomonderbrekers binnenshuis, worden speciale glijlagers en langwerkende vetten gebruikt, zodat het hoofdgedeelte van de stroomonderbreker onder normale gebruiksomstandigheden onderhoudsvrij is, maar vanwege het verschil in gebruiksomgeving moet het product nog steeds in gebruik zijn. Voer regelmatig het volgende onderhoud uit.

A. Het stof en vuil op het oppervlak van de 12KV-stroomonderbreker worden afhankelijk van de omgeving gereinigd. Veeg het oppervlak van de isolatie af met een droge doek en verwijder eventuele verontreinigingen met een zijden doek bevochtigd met schoonmaakmiddel.

B. Isoleer de hoogspanningsvacuümstroomonderbreker binnenshuis minstens één keer per jaar om te controleren of de vacuümonderbreker lekt of dat de isolatiesterkte van de isolator verminderd is. Als er een afwijking is, moet deze op tijd worden verholpen of vervangen.

C. Wanneer de stroomonderbreker langere tijd inactief is, kan het actieve deel van de 12KV-stroomonderbreker geblokkeerd zijn. Daarom moet de 12KV-stroomonderbreker minstens één keer per jaar worden bediend (inclusief vijf keer elk voor energieopslag en sluitings- en openingshandelingen).

D. Bij vaak gebruikte hoogspannings-vacuümstroomonderbrekers voor binnenshuis moet de slijtage van de bewegende delen in het bedieningsmechanisme regelmatig worden gecontroleerd en indien nodig kunnen de bewegende delen worden gevuld met smeerolie. Om ongelukken te voorkomen, moeten onderhoudswerkzaamheden worden uitgevoerd wanneer de vacuüm-hoogspannings-vacuümstroomonderbreker zich in een staat bevindt waarin de onderbreker niet is opgeslagen.

Veelvoorkomende fouten en oorzaken

Overzicht en installatieafmetingen

Overzicht en installatieafmetingen van ZN63A-12 met kast van 650 mm

Figuur 1. Afdichtingstype van het handkartype

Figuur 2. Handkartype, gangbaar type handkar

Figuur 3 Vast type afdichting

Opmerking: de afmetingen tussen haakjes gelden voor een nominale stroom groter dan 1600A.

Figuur 4. Vast type, gebruikelijk type

Figuur 5 Afdichtingstype van het handkartype

Figuur 6

Figuur 7

Secundair schematisch diagram

Figuur 8 Intern elektrisch secundair schematisch diagram van ZN63A-12 vaste VCB (zonder vergrendelende elektromagneet)

Opmerking: L moet worden kortgesloten bij AC110V of DC110V.

Afb. 9 ZN63A-12 vacuümstroomonderbreker van het vaste type (met vergrendelbare elektromagneet)

Opmerking: L moet worden kortgesloten bij AC110V of DC110V.

Afb. 10 ZN63A-12 vacuümstroomonderbreker van het handkarrentype (zonder vergrendelbare elektromagneet)

Opmerking: L moet worden kortgesloten bij AC110V of DC110V.

Afb. 11 ZN63A-12 vacuümstroomonderbreker van het handkartype (met vergrendelbare elektromagneet)

Opmerking: L moet worden kortgesloten bij AC110V of DC110V.

Dienst na verkoop

1. De garantieperiode voor alle producten die door ons bedrijf worden verkocht, bedraagt ​​één jaar. Tijdens de garantieperiode wordt gratis onderhoud verleend. Het bedrijf zal het repareren en vervangen in overeenstemming met de gedetailleerde bepalingen van de garantie (behalve bij defecten of schade veroorzaakt door menselijke factoren of onweerstaanbare natuurverschijnselen).

2. Na ontvangst van de reparatiemelding komen wij binnen zeven werkdagen ter plaatse om het probleem op te lossen.

3. De gebruiker kan de relevante technische problemen telefonisch raadplegen en een duidelijke oplossing krijgen.

4. Wanneer de prestaties tijdens normaal gebruik falen, belooft het bedrijf de bovenstaande garantieservice.

5. Tijdens de garantieperiode gelden de volgende voorwaarden voor betaalde onderhoudsdiensten;

A. Schade als gevolg van door de mens veroorzaakte of onweerstaanbare natuurverschijnselen;

B. Storing of schade als gevolg van onjuiste bediening;

C. Storing of schade als gevolg van wijziging, demontage of montage van het product.

Bestelinformatie

Geef bij bestelling a.u.b. de volgende zaken aan:

A. Model en bestelhoeveelheid van de stroomonderbreker;

B. Nominale spanning, nominale stroom en nominale kortsluitbreekstroom;

C. Nominale bedrijfsspanning van energieopslagmotor en open-dicht-spoel;

D. Het aantal overstroom-uitschakelspoelen en de uitschakelstroomwaarde;

e. Namen en hoeveelheden reserveonderdelen;

F. Als de gebruiker onbekende of speciale wensen heeft, neem dan contact op met de fabrikant.
