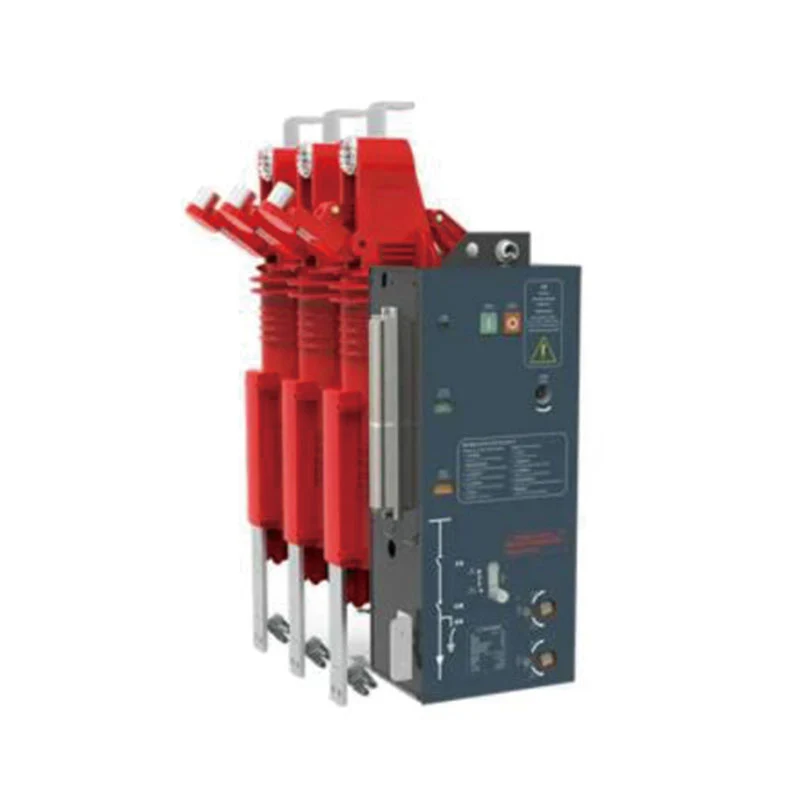

VEF-12GD Zijinstallatie Type 3 werkpositie vacuümstroomonderbreker

XUCKY Electric is een toonaangevende Chinese fabrikant en exporteur, gespecialiseerd in VEF-12GD zij-installatie Type 3 werkpositie vacuümstroomonderbreker. We hebben een breed scala aan producten om aan de verschillende behoeften van onze klanten over de hele wereld te voldoen. Onze toewijding aan superieure kwaliteit, innovatieve technologie en uitstekende klantenservice zorgt ervoor dat we ons onderscheiden in onze branche.

Geïntegreerd, zijmontage, met hoofdschakelaar, met aardschakelaar (bovenste/onderste aarding), vergrendelingsmechanisme geïntegreerd geminiaturiseerd

● 12KV, 630~1250A, 20~31,5KA

● Voor kastbreedte 500 mm

● Gepatenteerde technologie

● Solide afdichtingstechnologie

● Uitgaande terminal met contactloze opgeladen displaysensor

● Het kastdeurblok is vrij afstelbaar

◆ Typebeschrijving

◆ Gebruiksomgeving

Normale gebruiksomgeving

● Omgevingstemperatuur: -15~40℃, dagelijkse gemiddelde temperatuur ≤+35℃;

● Vochtigheid: De gemiddelde waarde van de relatieve vochtigheid gemeten binnen 24 uur is ≤95%; de gemiddelde waarde van de waterdampdruk gemeten binnen 24 uur is ≤2,2 kpa; de gemiddelde waarde van de relatieve vochtigheid is <90%; de gemiddelde waarde van de maandelijkse waterdampdruk is <1,5 kpa;

● Hoogte ≤1000m;

● Zonlichtstraling kan worden genegeerd;

● Trillingen van buiten de schakel- en besturingsapparatuur kunnen worden genegeerd;

● De omgevingslucht is niet significant vervuild door stof, rook, bijtend of brandbaar gas, stoom of rook.

◆ Structuur

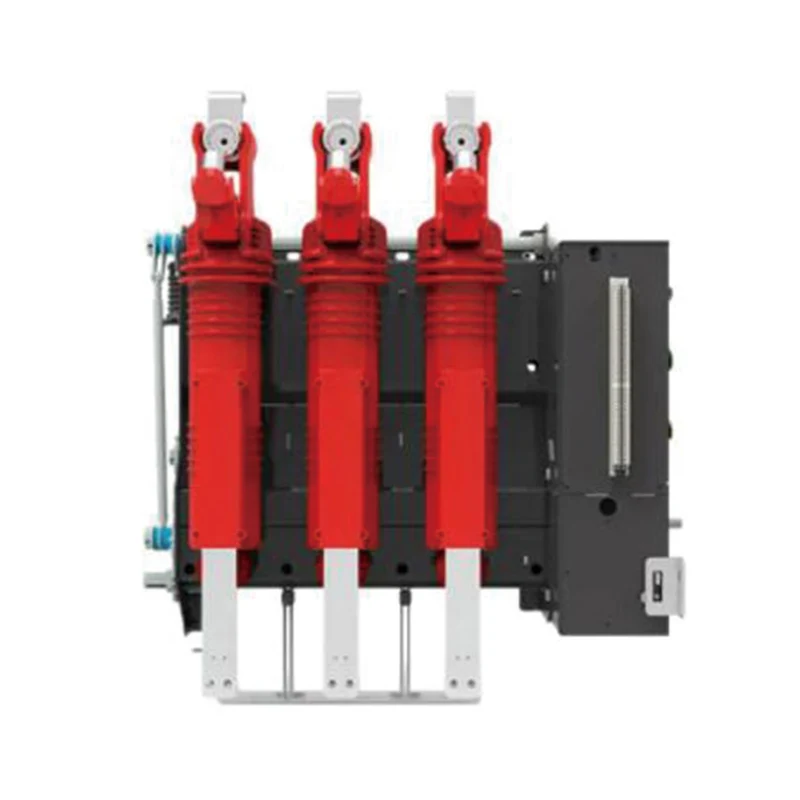

Het hoofdcircuit van de VEF-12GD-serie zijinstallatie type 3 vacuümstroomonderbreker in werkpositie is in de lengterichting gerangschikt. Het bovenste deel is de ontkoppelingsschakelaar, het middelste deel is de vacuümstroomonderbreker en het onderste deel is de aardingsschakelaar. Het bedieningsmechanisme, het stroomonderbrekermechanisme en het vergrendelingsmechanisme bevinden zich aan de voorkant van de schakelaar. De schakelaar kan ondersteboven worden geïnstalleerd.

● Veiligheid en uitstekend ingebedde stok

Hoge betrouwbaarheid, stabiele isolatieprestaties, sterkere structuur, miniaturisatie, onderhoudsvrij, milieuvriendelijker en hoge mechanische weerstand.

● Visuele ontkoppeling van open contacten

Draaischakelaar met zichtbare open contacten na opening.

● Modulair bedieningsmechanisme

De stroomonderbreker maakt gebruik van een modulair bedieningsmechanisme, dat onafhankelijk kan worden vervangen of gereviseerd, en een goede uitwisselbaarheid heeft. Het kan handmatig worden bediend, of kan worden bediend door AC- of DC-energieopslag om afstandsbediening te realiseren.

● Stapsgewijze bediening met drie assen, betrouwbare mechanische vergrendeling

De scheidingsschakelaar, stroomonderbreker en aardingsschakelaar worden respectievelijk op één enkele as bediend en er is een geforceerde mechanische vergrendeling tussen de drie assen om verkeerde bediening te voorkomen.

● Uitgaand draaduiteinde met contactloze geladen displaysensor

Geen capaciteit, gebruik van contactloze inductietechnologie, veilig en betrouwbaar.

● De kastdeur en de aardschakelaar zijn ontworpen met een betrouwbare in elkaar grijpende structuur

Om de veiligheid van de aandrijving te garanderen, is de verstelvrije kastdeur voorzien van kastdeurblok.

◆ Belangrijkste technische parameters
