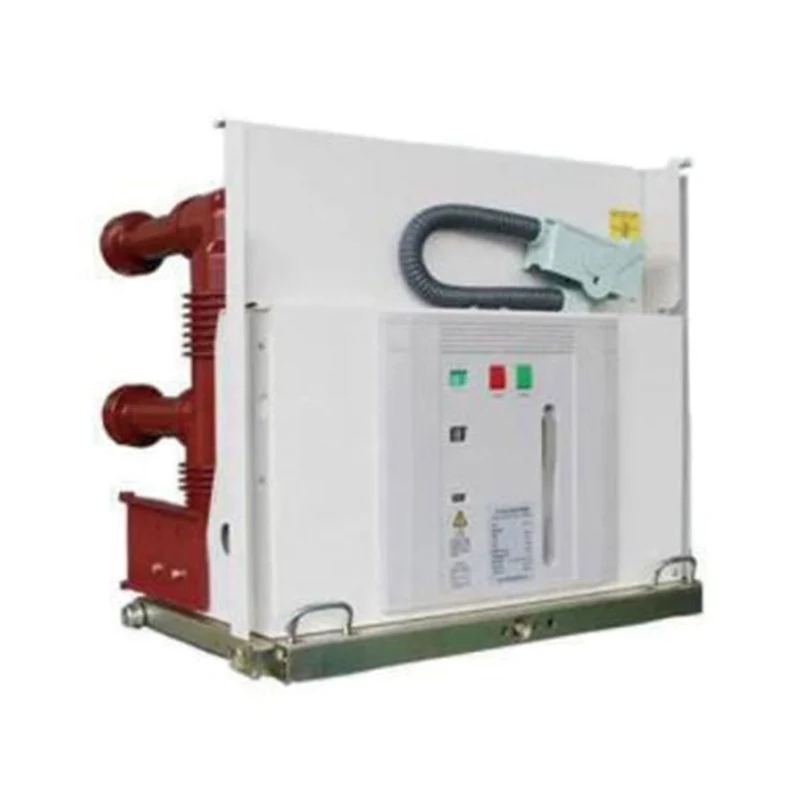

VSG-24-serie hoogspannings-vacuümstroomonderbreker voor binnen

VSG-24 serie indoor hoogspanning vacuüm stroomonderbreker is een 3-fase AC 50Hz 24kV indoor schakelapparatuur
♦ Bedieningsmechanisme: veerbediening;
♦ Masttype: gemonteerde mast: ingebedde mast;
♦ fase-tot-fase afstand: 275 mm;

Stuur onderzoek

Productomschrijving

XUCKY Electric is een toonaangevende Chinese fabrikant en exporteur, gespecialiseerd in VSG-24-serie hoogspanningsvacuümstroomonderbrekers voor binnenshuis. We hebben een breed scala aan producten om aan de verschillende behoeften van onze klanten over de hele wereld te voldoen. Onze toewijding aan superieure kwaliteit, innovatieve technologie en uitstekende klantenservice zorgt ervoor dat we ons onderscheiden in onze branche.

VSG-24 HV-vacuümstroomonderbreker voor binnen is een driefasige AC 50Hz 24kV schakelapparatuur voor binnen

♦ Bedieningsmechanisme: veerbediening;

♦ Paaltype: gemonteerde paal: ingebedde paal;

♦ fase-tot-fase afstand: 275 mm;

Omgevingsomstandigheden

♦ Omgevingstemperatuur: -15°C 〜+40°C;

♦ Hoogte: <1000m;

♦ Relatieve vochtigheid: dagelijks gemiddelde <95%, maandelijks gemiddelde <90%;

♦ Aardbevingsintensiteit: <8 niveau;

♦ Plaatsen zonder vuur, explosiegevaar, ernstige vervuiling, chemische corrosie en intense trillingen.

Belangrijkste technische parameters

Nee	Item	Eenheid	Waarde
1	Nominale spanning	kV	24
2	1 min. netfrequentie bestand tegen spanning		65
3	Nominale bliksemimpuls is bestand tegen spanning		125
4	Nominale frequentie	Hz	50/60
5	Nominale stroom	/	630, 1250, 1600, 2000, 2500,3150
6	Nominale kortsluitbreekstroom	kA	25, 31,5
7	Nominale kortsluitstroom (piek)		63, 80
8	Geschatte korte tijd is bestand tegen stroom		25, 31,5
9	Nominale piekwaarde is bestand tegen stroom		63, 80
10	Nominale kortsluitingsduur	S	4
11	Nominale bedieningsvolgorde		O-0,3s-CO-180s-CO
12	Voedingsfrequentie secundair circuit bestand tegen spanning (1 min)	V	2000
13	Nominale breukstroom van de enkele/back-to-back-condensatorbank	kA	630
14	Tijd breken	mevrouw	20 〜50
1;	Openingstijd	mevrouw	35-70
16	Mechanische levensduur	keer	10000
17	Elektrische levensduur		E2-klasse
18	Vermogen van energieopslagmotor	W	90
19	Voedingsspanning stuurcircuit	V	AC/DC110/220
