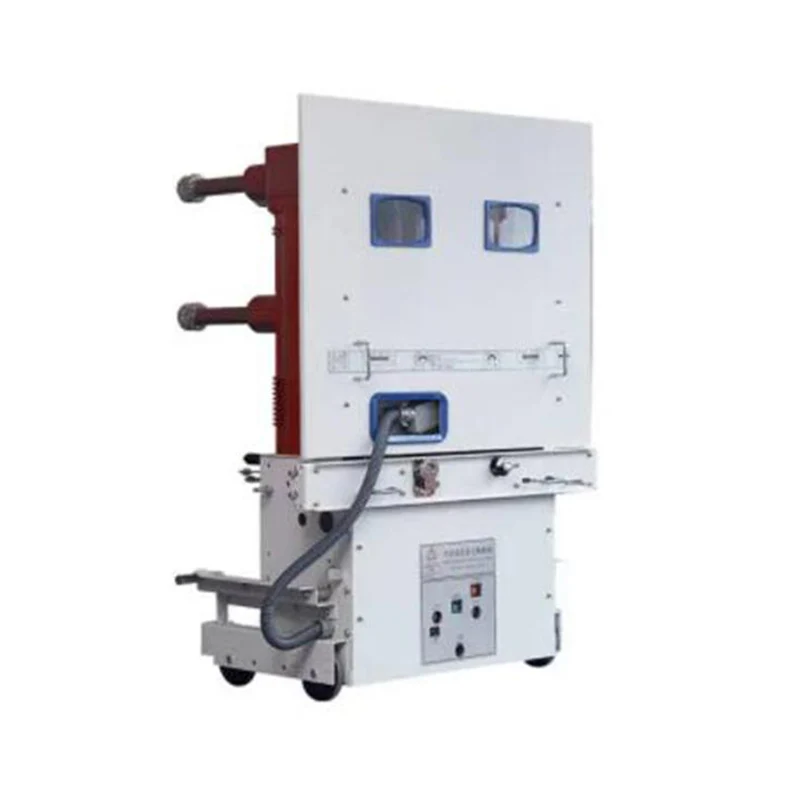

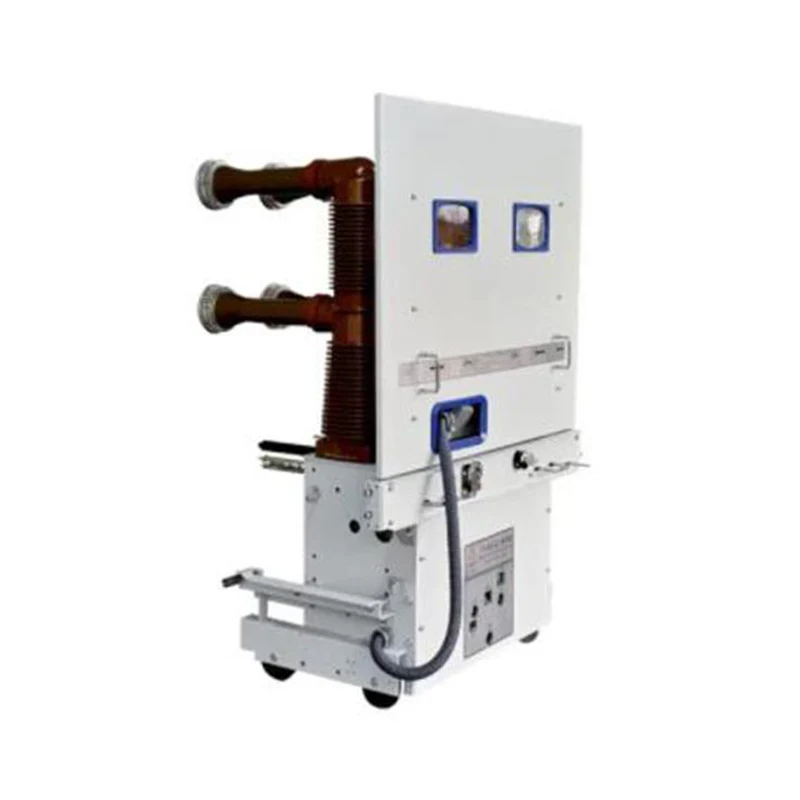

ZN85-40.5-serie hoogspanningsvacuümstroomonderbreker voor binnen

De binnenhoogspanningsvacuümstroomonderbreker uit de ZN85-40.5-serie is een driefasige AC 50Hz 40,5kV binnenschakelapparatuur.
♦ Installatiewijze: uittrekbaar type;
♦ Bedieningsmechanisme: veerbediening;
♦ Paaltype: gemonteerde paal, ingebedde paal;
♦ Toepassing: schakelkast KYN61-40.5.
♦ Secundaire stekker: 58 pinnen, 64 pinnen.

Stuur onderzoek

Productomschrijving

XUCKY Electric is een toonaangevende Chinese fabrikant en exporteur, gespecialiseerd in de ZN85-40.5-serie indoor hoogspanningsvacuümstroomonderbrekers. We hebben een breed scala aan producten om aan de verschillende behoeften van onze klanten over de hele wereld te voldoen. Onze toewijding aan superieure kwaliteit, innovatieve technologie en uitstekende klantenservice zorgt ervoor dat we ons onderscheiden in onze branche.

ZN85-40.5 HV-vacuümstroomonderbreker voor binnen is een driefasige AC 50Hz 40,5kV binnenschakelapparatuur.

♦ Installatiewijze: uittrekbaar type;

♦ Bedieningsmechanisme: veerbediening;

♦ Paaltype: gemonteerde paal, ingebedde paal;

♦ Toepassing: schakelkast KYN61-40.5.

♦ Secundaire stekker: 58 pinnen, 64 pinnen.

Omgevingsomstandigheden

♦ Omgevingstemperatuur: -15r~+40r;

♦ Hoogte: <1000m;

♦ Relatieve vochtigheid: dagelijks gemiddelde <95%, maandelijks gemiddelde <90%;

♦ Aardbevingsintensiteit: <8 niveau;

♦ Plaatsen zonder vuur, explosiegevaar, ernstige vervuiling, chemische corrosie en intense trillingen.

Belangrijkste technische parameters

Nee	Item	Eenheid	Waarde
1	Nominale spanning	kV	40.5
2	Nominale stroom	A	1250 1600, 2000, 2500
3	Nominale kortsluitbreekstroom	kA	25, 31,5
4	Dynamische stroom (piek)		63, 80
5	4s thermische stabiliteitsstroom		25, 31,5
6	Nominale kortsluitstroom (piek)		63, 80
7	Nominale kortsluitstroom-breekgetal	Tijden	20
8	Nominale bedieningsvolgorde		O-0,3s-CO-180s-CO
9	1 min. netfrequentie bestand tegen spanning	kV	95
10	Nominale bliksemimpuls is bestand tegen spanning	kV	185
11	Mechanische levensduur	Tijden	10000
12	Nominale schakelstroom met enkele condensatorbank	A	630
13	Nominale back-to-back condensatorbankstroom	A	400
14	Nominale spanning van energieopslagmotor	V	AC/DC 220/110
15	Vermogen van energieopslagmotor	W	≤230
16	Tijd voor energieopslag	s	≤15
17	Beoordeel een spanning van de sluit-/openingsspoel	V	gelijkstroom 220/110
18	Nominale stroom van sluit-/openingsspoel	A	1,05(110V) 0,96(220V)
19	Ruimte tussen open contacten	mm	20±2
20	Neem contact op met reizen	mm	7,5±1,5
21	Driefasig openen en sluiten asynchronisme	mevrouw	≤2
22	Bouncetijd voor contactsluiting	mevrouw	≤3
23	Weerstand hoofdcircuit (exclusief contactarm)	mΩ	≤40
