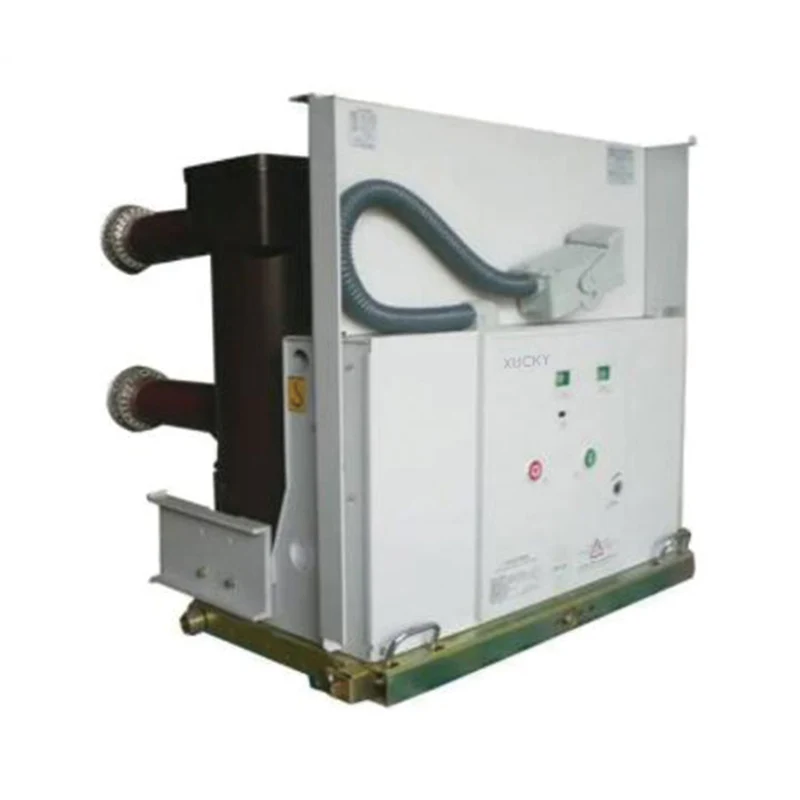

VS1-24-serie hoogspannings-vacuümstroomonderbreker voor binnen

Stuur onderzoek

Productomschrijving

VS1-24 serie indoor hoogspanning vacuüm stroomonderbreker is een 3-fase AC 50Hz 24kV indoor schakelapparatuur

♦ Installatiewijze: uittrekbaar type, vast type, aan de zijkant gemonteerd type;

♦ Bedieningsmechanisme: veerbediening en permanent magnetisch bedieningsmechanisme;

♦ Paaltype: gemonteerde paal, ingebedde paal;

♦ Toepassing: schakelgear KYN28-24, XGN-24.

♦ Secundaire stekker: 58 pinnen, 64 pinnen.

♦ IEC62271-100 Hoogspanningsschakelaars en besturingsapparatuur Deel 100: AC-stroomonderbrekers

♦ GB1984 AC-hoogspanningsstroomonderbrekers

♦ GB/T11022 Gemeenschappelijke specificaties voor hoogspanningsschakelapparatuur en besturingsapparatuurnormen

♦ JB/T 3855 AC-vacuümstroomonderbrekers met hoge spanning

♦ DL/T402 Specificatie van hoogspannings-AC-stroomonderbrekers

♦ Omgevingstemperatuur: -15°C~+40°C;

♦ Hoogte: <1000m;

♦ Relatieve vochtigheid: dagelijks gemiddelde <95%, maandelijks gemiddelde <90%;

♦ Aardbevingsintensiteit: <8 niveau;

♦ Plaatsen zonder vuur, explosiegevaar, ernstige vervuiling, chemische corrosie en intense trillingen.

Nee	Item	Eenheid	Waarde
1	Nominale spanning	kV	24
2	1 min. netfrequentie bestand tegen spanning		65
3	Nominale bliksemimpuls is bestand tegen spanning		125
4	Nominale frequentie	Hz	50
5	Nominale stroom	A	630, 1250, 1600, 2000, 2500, 3150
6	Nominale kortsluitbreekstroom	kA	20, 25, 31,5
7	Beoordeel een kortsluitstroom (piek)		50, 63, 80
3	Geschatte korte tijd is bestand tegen stroom		20, 25, 31,5
9	Nominale piekwaarde is bestand tegen stroom		50, 63, 80
10	Nominale kortsluitingsduur	S	4
11	Nominale bedieningsvolgorde		0-0,3s-C0-180s-C0 0-180s-C0-180s-C0 (50kA)
12	Nominale laadstroom van de openings- en sluitkabel	A	31.5
13	Nominale kortsluitstroom-breekgetal	Tijden	50 (30 voor 40 kA, 20 voor 50 kA)

Nee	Item	Eenheid	Waarde
14	Tijd breken	mevrouw	<80
15	Mechanische levensduur	Tijden	10000
16	Stroomonderbreker in overeenstemming met classificatie van elektrische levensduur		E2-klasse
17	Stroomonderbreker in overeenstemming met de classificatie van het huidige vermogen bij het openen en sluiten		C2-klasse
18	Toegestane cumulatieve slijtdikte van bewegend contact en vast contact	mm	3
19	Ruimte tussen open contacten	mm	14±1
20	Over reizen	mm	3,5±1
21	Gemiddelde sluitsnelheid	mevrouw	0,7±0,2
22	Gemiddelde openingssnelheid	mevrouw	1,4±0,2
23	Sluitingstijd (nominale spanning)	mevrouw	35-70
24	Openingstijd (nominale spanning)	mevrouw	20-50
25	Bouncetijd voor contactsluiting	mevrouw	≤2
26	Driefasig openen en sluiten asynchronisme	mevrouw	≤2
27	Elke fase geleidende circuitweerstand	uQ	≤50 (630A) ≤45(1250A) ≤35(1600-2000A) ≤25(2500-3150A)
28	Fase tot fase centrale afstand	mm	210, 275
29	Contactdruk	N	2400 ± 200 (20 kA; 25 kA) 3100 ± 200 (31,5 kA)
30	Contactopening rebound-bereik	mm	≤2,5
31	Nominale bedrijfsspanning	V	AC/DC110/220
32	Nominale werkstroom	A	1.1 (AC/DC 220V) 3.3 (AC/DC 110 V)
33	Vermogen van energieopslagmotor	W	70
34	Nominale spanning van energieopslagmotor	V	DC220/DC110
35	Tijd voor energieopslag	mevrouw	≤10
