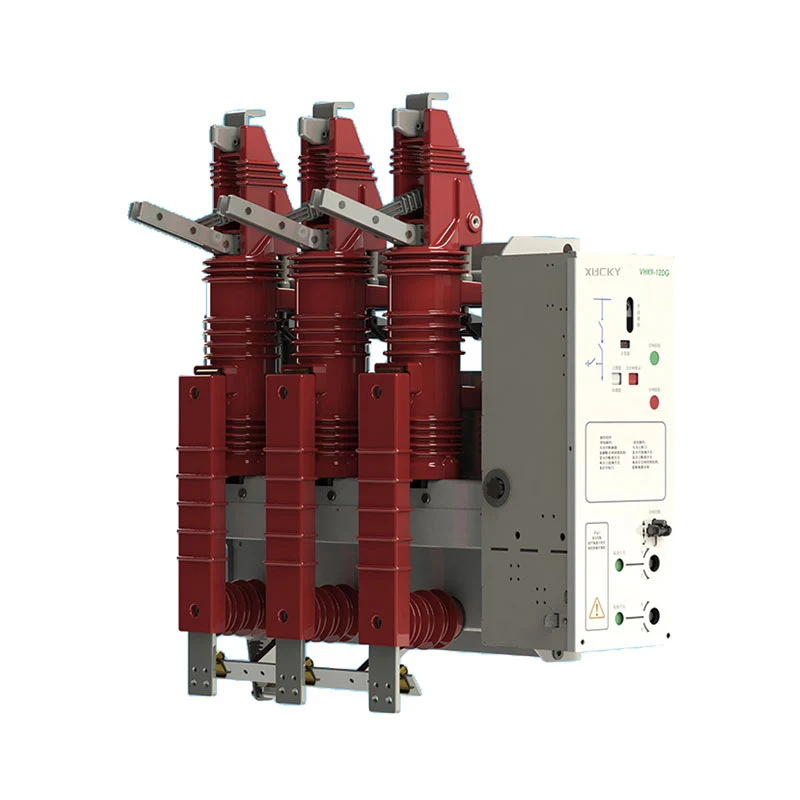

VHK9-12 Geïntegreerde gecombineerde vacuümstroomonderbreker

De VHK9-12 geïntegreerde gecombineerde vacuümstroomonderbreker is een schakelaar die is ontwikkeld voor de technische interpretatie van de eisen van stroomgebruikers ten aanzien van de betrouwbaarheid, veiligheid en compactheid van elektrische apparatuur. Het is geschikt voor 12KV/7,2KV-stroomdistributiesystemen in openbare gebouwen, commerciële woongebouwen, industriële en mijnbouwindustrieën, enz., en ook geschikt voor complete sets mechanische apparatuur aangedreven door hoogspanningsmotoren die een hoge compactheid vereisen.

Omgevingsomstandigheden

● Hoogte: ≤2000m;

● Omgevingstemperatuur: +40℃;

● Relatieve vochtigheid: daggemiddelde ≤95%, maandgemiddelde ≤90%;

● De omringende lucht mag niet significant vervuild zijn door corrosief of brandbaar gas, waterdamp, enz.;

● Geen frequente hevige trillingen;

● Als er andere gebruiksomstandigheden of andere speciale vereisten zijn, neem dan vooraf contact met ons op.

Technische parameters

Producttechnische kenmerken

● Compact / flexibel

De isolatiemodus van lucht als medium voldoet aan de elektrische speling en lokale ontladingsnormen van de technische specificaties van de elektriciteitsindustrie.

Compacte ondersteunende kastgrootte, ondersteunende standaard kastgrootte: 450 * 1000 * 1800 mm (B * D * H), complete set stroomdistributiesysteem is bijzonder compact, waardoor ruimte wordt bespaard voor dure stedelijke bouwgrond.

Flexibele vorm van rail- en uitbreidingsmodus, handig voor het verbinden van andere kasttypes.

● Geïntegreerd / ingebed

Geïntegreerde stroomonderbrekercombinatie elektrisch ontwerp, de combinatie van scheidingsschakelaar, stroomonderbreker, aardschakelaar, geladen sensor als één, modulair ontwerp, eenvoudige en betrouwbare vergrendeling, gemakkelijk te onderhouden.

● Visualisatie / Efficiëntie

Visueel scheidingsschakelaar breukontwerp, snelle levertijd, het algehele modulaire ontwerp, maakt elektrische complete fabrieksmontage handig en snel. Monolithische structuur, allerlei soorten vergrendelingen moeten in één enkel mechanisme worden gerealiseerd, om het risico op vergrendelingsfouten veroorzaakt door problemen met het assemblageproces in een volledige elektrische fabriek te verminderen.

● Stabiliteit / Duurzaamheid

Optioneel veer-/permanent magneetmechanisme, lange mechanische levensduur, afgedichte inkapseling van de vacuümboogkamer, stofdicht, hoge isolatieprestaties.

Algemene afmetingen

Van toepassing op vaste schakelapparatuurstructuur

Het kastlichaam wordt geassembleerd door het buigen van een aluminium-zinkplaat van 2,0 mm, met een hoge sterkte, een laag gewicht en een uitstekende corrosieweerstand, gescheiden in een onafhankelijke laagspanningsruimte, een railruimte, een schakelruimte en een kabelruimte.

Het schakelapparaat van het vaste type bestaat uit de volgende vier delen:

①railruimte ②hoofdschakelaar ③kabelruimte ④bedieningsmechanisme, vergrendelingsmechanisme en laagspanningsregeling ⑤bovenste aardcontact (optioneel)

① Railruimte

De railruimte bevindt zich op het bovenste deel van de kast. In de railruimte zijn de hoofdrails via de hele rij schakelapparatuur met elkaar verbonden.

② Hoofdschakelaar

De schakelruimte is uitgerust met een stroomonderbreker, waaronder een stroomonderbreker, scheidingsschakelaar, aardingsschakelaar en spanningssensor. Via de bedieningsstructuur vóór de stroomonderbrekerkast kan de stroomonderbrekerinterface worden bediend zonder de kastdeur van de schakelruimte te openen.

③ Kabelkamer

De vermogensschakelaarkast beschikt over een royale kabelruimte, die vooral wordt gebruikt voor kabelaansluiting, zodat de enkel- of drieaderige kabels met de meest eenvoudige onafgeschermde kabelconnectoren kunnen worden aangesloten. Tegelijkertijd is er voldoende ruimte voor de afleider, sensor en andere componenten. In het standaardontwerp heeft de kastdeur een observatievenster en een veiligheidsvergrendeling.

Bodemplaat voor de kabelruimte met afsluitdeksel, draagframe en de geschikte kabelmaat. De bodemplaat en het deurkozijn van de kabelruimte kunnen worden verwijderd om de kabelinstallatie te vergemakkelijken.

④ Bedieningsmechanisme, vergrendelingsmechanisme en laagspanningsregeling

De in elkaar grijpende laagspanningsruimte fungeert tevens als bedieningspaneel. De laagspanningsruimte is voorzien van een veerbediening met positie-indicator en een mechanische vergrendeling. Het kan ook worden uitgerust met een hulpcontact, een uitschakelspoel, een nooduitschakelmechanisme, een capacitief geladen display, een sleutelslot en een elektrisch bedieningsapparaat. Tegelijkertijd kan de laagspanningsruimte ook worden uitgerust met een regelcircuit, meetinstrument en microcomputerbeveiligingsapparaat. Het microcomputerbeveiligingsapparaat heeft een standby RS232- of RS485-communicatie-interface, die bewaking op afstand kan realiseren.
